تم تصنيع قاعدة الماكينة باستخدام صبّات عالية الجودة من الرمل الراتنجي وقوالب خشبية، ما يمنحها هيكل وصلب. ولذا، يضمن هذا التصميم المتقن ثباتًا فائقًا للماكينة وانسيابية في حركة العمود.
وقد تم تزويدها بقضبان مسننة عالية الصلابة مصقولة بدقة، ويتم تشغيلها عبر ترسين محمّلين مسبقًا لضمان دقة فائقة في حركة المحور X.

صُنعت من حديد مصبوب عالي الجودة باستخدام تقنية الصب بالرمل الراتنجي وقوالب الخشب، ما يمنحها قوة وصلابة فائقة، حيث تتصل بقاعدة الماكينة عبر مسارين (قضبان توجيه) واسعين للحركة، أحدهما رئيسي للتثبيت والتموضع، والآخران مساعدان، ما يضمن حركة خطية مستقرة وسلسة للعمود الرأسي، ويُعزز الدقة والتوازن أثناء التشغيل.

يتميّز العمود بهيكل مزدوج الطبقات مصنوع من حديد مصبوب عالي الجودة، ما يمنحه صلابة استثنائية تدعم حركة رأس التشغيل بثبات فائق. وقد تم دمج مسارات (قضبان توجيه) مخصصة لحركة الثقل الموازن داخل العمود لضمان انسيابية حركة الوزن المعاكس، مما يُساهم في تعزيز دقة الماكينة واستقرار أدائها. كما يتم التحكم في حركة رأس التشغيل عمودياً عبر لولب كروي مزدوج الصامولة مُحمّل مسبقًا وعالي الدقة، تعمل بمحركات مؤازرة (سيرفو)، على مسارين (قضبان توجيه) مصقولين بدقة لضمان حركة رأسية ناعمة ودقيقة.

هيكل صندوقي مصبوب من الرمل الراتنجي عالي الجودة باستخدام قوالب خشبية، يحتضن المكونات الأساسية لمحور الدوران الرئيسي. كما يجمع هذا التصميم بين القوة والصلابة لضمان أداء مستقر ودقيق حتى في أصعب ظروف التشغيل.

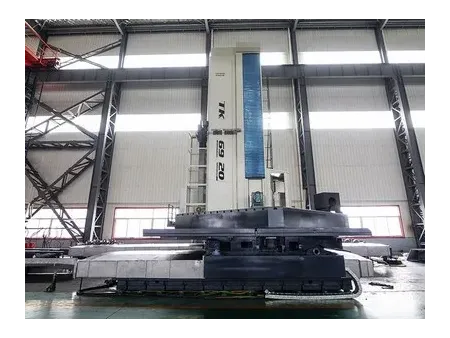

يضمن هذا النظام تموضعاً دقيقاً عند أي زاوية دوران، مما يُعزّز دقة المعالجة ويُقلل من الأخطاء. كما يعتمد محور الدوران على محامل أسطوانية مزدوجة الصفوف مع وحدة تفريغ مركزية في الجزء العلوي لضمان توزيع مثالي للأحمال. أما آلية التغذية الدورانية، فتستخدم محرك سيرفو يعمل بالتيار المتردد (AC)، يقوم بتشغيل ترس حلقي كبير عبر مخفِّض حركة مزوّد بآلية مزدوجة لإلغاء الفجوات، ما يضمن إزالة أي فراغات في النقل بشكل أوتوماتيكي لتحقيق دقة عالية في الأداء. ويُعزز نظام التثبيت الهيدروليكي العائم موثوقية التشغيل، كما يحافظ على ثبات سمك طبقة الزيت أثناء المعالجة لضمان تشغيل سلس ومستقر.

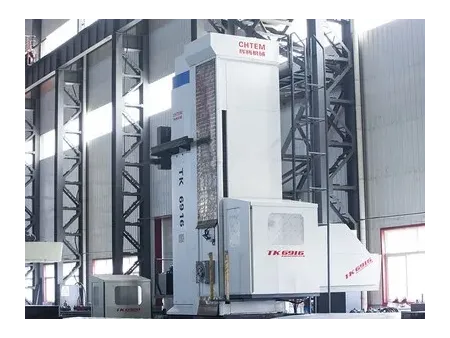

تتميز بكابينة مشغل تتحرك بتزامن مع رأس الماكينة، تحتوي على وحدة التحكم بالماكينة لتوفير سهولة وراحة في التشغيل.

يُوضع صمّام تحكّم هيدروليكي تناسبي في الجزء العلوي من هيكل رأس الماكينة لضمان دقة التثبيت وتعويض أي انحراف في حركة الساق (الذراع) المربع بالاتجاه العرضي، حيث يعمل هذا النظام بكفاءة على منع أي هبوط غير مرغوب فيه أثناء امتداد الساق، ويقوم بتعويضه تلقائياص. كما يتم تشغيل الساق المربعة عبر لولب كروي مزدوج الصامولة مُحمَّل مسبقًا، مُثبّت مباشرة أسفل هيكل رأس الماكينة، مما يضمن حركة سلسة ودقيقة على المدى الطويل.

تُصنع الساق المربعة من حديد الدكتايل QT60-3 عالي الجودة، باستخدام تقنيات صب الرمل الراتنجي والقوالب الخشبية، مما يمنحها صلابة استثنائية وهيكلًا متينًا. كما يُعزّز المقطع العرضي الكبير للساق من قوتها وتحملها العالي. كما تجدر الإشارة إلى أنه في الجزء العلوي تم تجهيز الساق المربعة بقضبان شدّ هيدروليكية يتم التحكم بها عبر صمام تناسبي، ما يمنع بفعالية حدوث أي هبوط أو تشوّه أثناء الامتداد. كما تحتوي الساق في داخلها على عمود تفريز وعمود تجويف متحرّك (قضيب تجويف/ حفر)، ما يمنح النظام مرونة تشغيلية عالية وكفاءة قصوى في عمليات الخراطة الدقيقة.
