ماكينة تصنيع البلاستيك بالفاكيوم ذات ثلاث محطات (PP/PET/PS/PVC)
3 Station Plastic Vacuum Forming Machine (PP/PET/PS/PVC)
ماكينة التشكيل الحراري ثلاثية المحطات بالتغذية من اللفائف لإنتاج الأطباق والصواني وعلب الطعام البلاستيكية.تستخدم هذه الماكينة ثلاثية المحطات الضغط السلبي (التفريغ الهوائي) لعملية التشكيل، وهي مناسبة لمعالجة الواح PS، PP، PVC، PET، HIPS، PC البلاستيكية وغيرها، لتشكيل مجموعة واسعة من الأشكال مثل المنتجات الشفافة والدائرية والمربعة وغير المنتظمة.

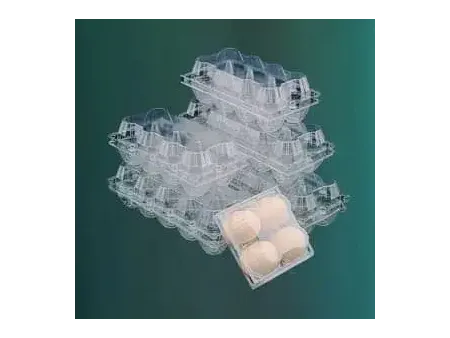

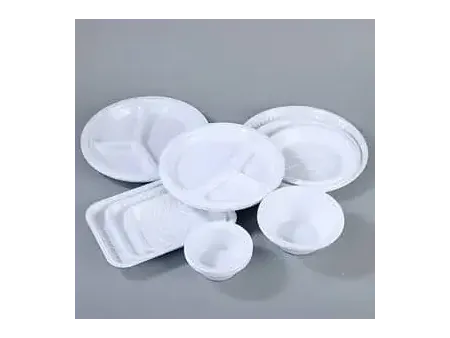

تعد ماكينة التشكيل الحراري بالتغذية من اللفائف خيارًا مثاليًا لإنتاج أنواع متنوعة من المنتجات مثل العلب، الأطباق، الصواني، الزبديات، الأغطية وغيرها، وتُستخدم في تعبئة المواد الغذائية، وتعبئة مستحضرات التجميل، والتعبئة الصناعية، وإنتاج المنتجات البلاستيكية العامة.
| الموديل | ||
| أقصى مساحة للتشكيل | 720×760 مم | 720×850 مم |
| ضغط التشكيل | ضغط تفريغ سلبي | |
| المواد القابلة للاستخدام | PET ، PP مخلوط مع الـ PE ، PS، PVC، ABS، PC | |
| سماكة الشريحة | 0.2–1.8 مم | |
| ارتفاع التشكيل | قالب أنثى 0–80 مم / قالب ذكر 0–150 مم | |
| سرعة الإنتاج | 10–15 دورات/دقيقة | |
| رفع القالب للأعلى | كهربائي | |
| قالب الطرد | اهتزاز لإنزال القالب | |
| استهلاك الطاقة | 25–40 كيلووَاط/ساعة | |
| قدرة مضخة التفريغ | 4.0 كيلووَاط / 150 م³ | |
| المحرّك السيرفو | 4.5 / 5.5 / 7.5 كيلووَاط | |
| قوة القطع | 60 طن | |
| طول القطع | 11 م | |
| استهلاك الهواء | 6.5 كغم/سم² — 1000–1500 لتر/دقيقة | |
| مزود الطاقة | 380 فولت، 50 هرتز | |
| أبعاد الماكينة (الطول × العرض × الارتفاع) | 10000×2750×2660 مم | 11000×2850×2660 مم |
| وزن الماكينة | 8500 كغ | 9500 كغ |
- الدرفلة
- التسخين
- التشكيل
- القطع
- التجميع
- إعادة لف الرول
- عملية التزويد
- التسخين
- التشكيل
- التقطيع
- التجميع
- اعادة لف الرول
-
- 1
ماكينة مدمجة تجمع بين عمليات التشكيل، الثقب، القطع، والتجميع، مع الثقب من خلال ثلاث وحدات لعمل ثقوب دائرية في القاعدة.
-
- 2
يمكن للعملاء اختيار قوالب التشكيل المصنوعة من الجبس أو النحاس أو الألومنيوم حسب متطلبات السوق وطبيعة الطلب. كما يمكن اختيار قوالب القطع من الخشب أو الألومنيوم، مما يساعد بشكل كبير على تحسين عرض المنتج في السوق وتقليل تكاليف الإنتاج.
-
- 3
إمكانية استخدام القوالب المتوافقة مع ماكينات التشكيل بالشفط التقليدية على هذا الجهاز، مما يمكّن مصانع التشكيل القديمة من تجنب هدر القوالب.
-
- 4
تصميم بأربع بكرات توجيه مع تحكم بمحرك سيرفو يضمن ثبات عمليات الثقب والقطع وتوازن القوة.
-
- لوحة تحكم بشاشة لمس
-
- مضخة تفريغ
-
- نظام السيرفو
-
- سخان سيراميكي بالأشعة تحت الحمراء
-
- شاشة لمس سهلة الاستخدام للتحكم الكامل بالماكينة
- سعة تخزين كبيرة مع ميزة لحفظ البيانات
- يدعم تخزين 170 مجموعة من البيانات
شاشة لمس HMI -
- نظام تغذية تلقائي يعمل بواسطة أسطوانة هواء
- تغذية مستقرة ودقيقة
- أقصى قطر للفة التغذية 800 مم، بوزن يصل إلى 600 كغ لكل لفة
تزويد المادة -
- فرن تسخين مصنوع من الستانلس ستيل المقاوم للحرارة
- مزوّد بأسلاك مقاومة للحريق ووصلات خزفية عالية التردد
- بلاطات تسخين خزفية موزعة بقدرة قصوى تبلغ 30 kW
نظام التسخين -
- الحد الأقصى لحجم التشكيل في الماكينة 720×850 مم، وأقل عرض تشكيل 450 مم
- أقصى ارتفاع للتشكيل 150 مم
- القالب العلوي والسفلي يعملان بواسطة ماتور سيرفو نوع delta صنع في تايون .
- يعتمد تبريد القالب على نظام تدوير المياه الداخلي، مدعوم ببخاخ خارجي ورذاذ هوائي مع تهوية
محطة التشكيل -
- يتوفر خيار قوالب قطع خشبية أو ألمنيوم
- شفرات قطع متحركة لضمان دقة عالية في تموضع المنتج
- يمكن تنفيذ ثقوب على المنتج بشكل متزامن باستخدام قوالب التثقيب
- يدعم خاصية ثقب القاعدة
وحدة التقطيع -
- توفر طريقتين للعمل: الإمساك بالمنتج داخل القالب أو التجميع الخارجي
- يتم تشغيل القضبان الموجهة بواسطة ماتور سيرفو بقدرة ١٫٥ كيلوواط (دلتا – تايوان)
- نظام شفط أوتوماتيكي لفرز المنتجات وتجميعها بشكل منظم
محطة التجميع -
- اللفّ التلقائي للمخلفات بعد الإنتاج
- يعمل بمحرك عزم لضمان أداء ثابت وسلس
- متصل مع كسارة البلاستيك المتصلة لإعادة تدوير المخلفات أثناء التشغيل
اعادة لفّ المخلفات البلاستيكية -
- المكوّنات الكهربائية من شركات موثوقة مثل Delta و Schneider و Meiji و Omron و Honeywell و SMC و CKD وغيرها
- مزودة بزر إيقاف طارئ لضمان أعلى درجات السلامة
- تصميم كهربائي مُحسّن لتحقيق تشغيل مستقر وموثوق للآلة
الخزانة الكهربائية
