3/4 Station Plastic Thermoforming Machine (PP/PET/PS/PVC)

ماكينة تشكيل حراري متعددة المحطات بتغذية من البكرة لإنتاج الأطباق والصواني وعلب حفظ الطعام البلاستيكية

تم تصميم هذه الماكينة متعددة المحطات لمعالجة الواح PS وPP وPVC وPET و HIPS وغيرها من المواد البلاستيكية لتشكيل مجموعة واسعة من الأشكال، بما في ذلك الدائرية والمربعة وغير المنتظمة. وهي مثالية لإنتاج عبوات مثل الصناديق، الأطباق، الصواني، الزبديات، الأغطية، وغيرها.
تشمل الاستخدامات تعبئة المواد الغذائية، وتعبئة مستحضرات التجميل، والتعبئة الصناعية، مما يجعلها حلاً متعدد الاستخدامات لتلبية مختلف احتياجات الإنتاج.

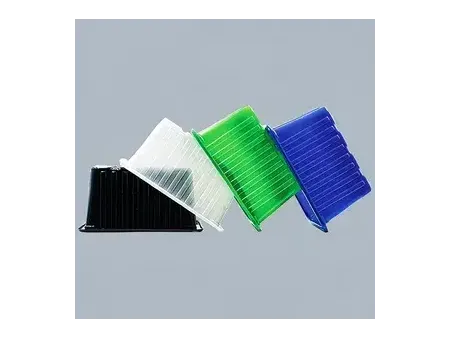

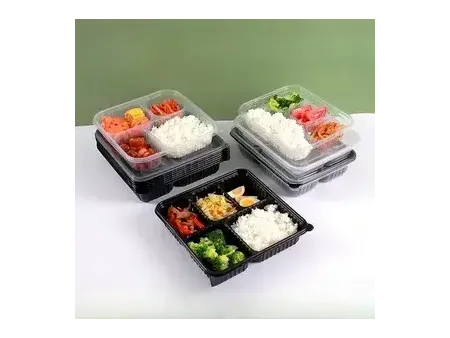

عرض عينات المنتجات

المواصفات الفنية

الموديل	ATM-76/65	ATM-75/85
ضغط التشكيل	تشكيل بالضغط الموجب والسالب	تشكيل بالضغط الموجب والسالب
المادة القابلة للاستخدام	PP / PS / PET / PVC / PLA	PP / PS / PET / PVC / PLA
سماكة الشرائح	0.2–2.0 مم	0.2–2.0 مم
مساحة التشكيل	760×650 مم	750×850 مم
عمق التشكيل	≤120 مم	≤120 مم
عرض الشرائح	500–780 مم	500–800 مم
قطر بكرة الشرائح	800–1000 مم حوالي 500 كغم	800–1000 مم حوالي 500 كغم
طول الشفرة	11 م	14 م
سرعة الإنتاج	15–40 دورة/دقيقة (حسب سماكة المادة ونوع المنتج)	15–40 دورة/دقيقة (حسب سماكة المادة ونوع المنتج)
خيارات المحطات	3 محطات (تشكيل قطع تجميع) 4 محطات (تشكيل قطع تخريم تجميع)	3 محطات (تشكيل قطع تجميع) 4 محطات (تشكيل قطع تخريم تجميع)
قدرة محرك التغذية	4.4 كيلوواط	5.5 كيلوواط
قدرة محرك التشكيل	5.5 كيلوواط	7.5 كيلوواط
قدرة محرك التخريم	5.5 كيلوواط	7.5 كيلوواط
قدرة محرك القطع	7.5 كيلوواط	9.5 كيلوواط
قدرة محرك التجميع	3 كيلوواط	4.4 كيلوواط
مزود الطاقة	380 فولت، 3 فاز، 50 هرتز	380 فولت، 3 فاز، 50 هرتز
استهلاك الهواء	0.5–0.8 بار	0.5-0.8 بار
طريقة التبريد	دورة مياه تبريد	دورة مياه تبريد
نظام التشغيل	شاشة لمس ملوّنة 10.1 بوصة	شاشة لمس ملوّنة 10.1 بوصة
وزن الماكينة	15 طن	20 طن
أبعاد الماكينة	11.5×2.4×2.2 م	13×2.4×2.2 م

عملية التشغيل

تسلسل العمل في الماكينة ثلاثية المحطات

• الدرفلة
• التسخين
• التشكيل
• القطع
• التجميع
• لف الرول

تسلسل العمل في الماكينة رباعية المحطات

• الدرفلة
• التسخين
• التشكيل
• التخريم
• القطع
• التجميع
• إعادة لف الرول

مخطط توزيع الماكينة

رافعة تفريغ أوتوماتيكية
صندوق التسخين
وحدة التشكيل
وحدة التخريم
وحدة القطع
وحدة التجميع
ماكينة لف الزوائد البلاستيكية

المزايا

• 1

  متوفرة بثلاث أو أربع محطات، حيث تدمج التشكيل والتخريم والقطع والتجميع في ماكينة واحدة.

• 2

  تشغيل متعدد الاستخدامات، مناسب لإنتاج منتجات مع أو بدون فتحات هواء.

• 3

  تحكم بمحرك سيرفو يضمن توزيعًا متوازنًا للقوة أثناء التخريم والقطع.

• 4

  سعة إنتاجية مستقرة، مصممة للإنتاج المستمر وبكميات كبيرة.

• 5

  شاشة لمس PLC سهلة الاستخدام لتشغيل بسيط وفعّال.

المكوّنات الكهربائية

• صمام
• محرك سيرفو ووحدة القيادة
• قاطع فصل هوائي
• مستشعر اقتراب

مواصفات التشغيل

• نظام التحكم
  • مزوّد بشاشة لمس ملوّنة مقاس 10.1 بوصة لسهولة التشغيل.
  • تصميم قابل للحركة يوفّر تحكمًا مريحًا ومرنًا.
  • نظام متكامل مع عرض بيانات واضحة لسهولة المراقبة والإدارة.
• تزويد المادة
  • تزويد تلقائي يقلّل الحاجة إلى العمالة.
  • يدعم بكرات كبيرة بوزن يصل إلى 500 كغم.
  • مزوّد بقضيبَين لتبديل الشرائح بسهولة.
• تغذية المادة
  • عرض مسار العملية يتم التحكم بها بواسطة المحرك لتحقيق ضبط دقيق.
  • نظام التسخين المسبق يضمن تغذية أكثر سلاسة للألواح.
  • عرض قابل للتعديل وتصميم سلس مُجزّأ يوفّر قوة ومتانة أعلى.
• منطقة التسخين
  • فرن تسخين مصنوع من الستانلس ستيل المقاوم للحرارة ويعمل بواسطة أسطوانة هوائية.
  • تصميم فرن بطبقتين مع توزيع محسّن لألواح التسخين لضمان تسخين كامل ومتجانس للألواح.
  • سخانات Tianbao مزوّدة بأسلاك من شركة Elstein الألمانية لتسخين سريع وفعّال.
• محطة التشكيل
  • تعمل بمحرك سيرفو عالي القدرة لضمان دقة فائقة وكفاءة عالية مع انخفاض مستوى الضوضاء.
  • هيكل بأربعة أعمدة يوفّر قوة واستقرارًا إضافيًا.
  • نظام تغيير القوالب السريع يوفر الوقت والجهد.
  • نظام تزييت ذكي يوفّر كميات دقيقة من الزيت في فترات زمنية مُحددة.
  • أربع أسطوانات تخميد تقلّل من صدمة الإغلاق.
  • أقفال أمان تضمن تركيبًا وتشغيلًا سهلًا وآمنًا للقوالب.
• محطة التثقيب (لماكينات الأربع محطات) / محطة القص
  • تعمل بمحرك سيرفو عالي القدرة يوفر دقة استثنائية وكفاءة عالية وضوضاء منخفضة.
  • يعتمد التصميم على أربعة أعمدة مما يمنح قوة وثباتاً ممتازين.
  • انحراف موازاة لوحة التوجيه أقل من 0.05 مم وانحراف القالب أقل من 0.03 مم مما يضمن عمليات قص دقيقة وخالية من العيوب.
  • تحتوي الشفرة المتحركة على دليل تموضع لضمان تشغيل دقيق.
  • مزودة بنظام تزييت ذكي يوفر أداءً سلساً وموثوقاً.
• محطة واحدة
  • محطة التجميع تعتمد على تصميم الدفع-لأسفل لاستيعاب مجموعة واسعة من أنواع المنتجات.
  • يقوم محرك السيرفو بتشغيل نظام التجميع لضمان دقة عالية وكفاءة ممتازة.
  • قضبان الشفط المصنوعة من الألمنيوم توفر خفة وزن ومتانة وأداء طويل الأمد.
• نظام الأمان
  • مزوّد بزر إيقاف طارئ لإيقاف الماكينة فورًا عند الحاجة.
  • يشتمل على مكوّنات حماية من الحمل الكهربائي الزائد لضمان تشغيل آمن.
