ماكينة تشكيل حراري ذات ثلاث محطات (BOPS/PET/PS/PVC)

طلب عرض سعر

الموقع الإلكتروني: http://plasticthermoforming-ae.com/2-1-3-station-plastic-thermoforming-machine-bops-pet-ps-pvc.html

3 Station Plastic Thermoforming Machine (BOPS/PET/PS/PVC)

ماكينة التشكيل الحراري ذات ثلاثة محطات تعمل بالتغذية من الرولات لإنتاج الصحون والصواني وعبوات الطعام البلاستيكية.

بمعدل استغلال للمواد يتراوح بين 65–90% واستهلاك طاقة منخفض يبلغ 15–20 ك.و/ساعة، تساعد هذه الماكينة في خفض تكاليف الإنتاج وتعزيز قدرتك التنافسية.

تتوافق الماكينة مع مجموعة واسعة من اللدائن الحرارية، بما في ذلك PET، BOPS، PS، PVC، وPLA وتتمتع بقدرة عالية على تصنيع منتجات تغليف متنوعة مثل:
الزبديات، الصحون، الأغطية، الصواني، عبوات الفواكه والخضار، علب الطعام، وكذلك العبوات المُشكّلة حرارياً الخاصة بالنبيذ، والمنتجات الدوائية، والإلكترونيات، والمنتجات اليومية.

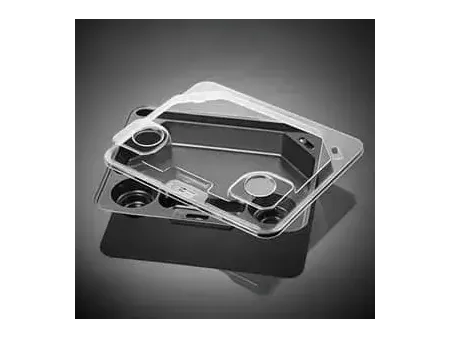

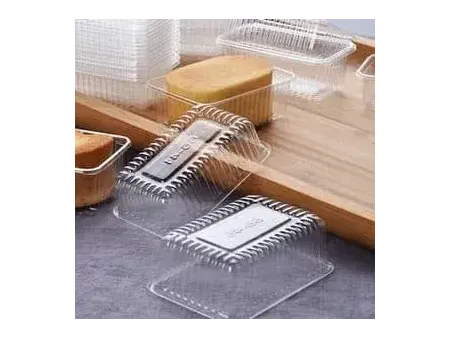

عرض عينات المنتجات

المواصفات الفنية

الموديل	HY-70/80
أقصى مساحة تشكيل	700×800 مم
المواد القابلة للاستخدام PET BOPS PS PVC PLA	BOPS / PET / HIPS / PVC
أقصى عمق تشكيل	120 مم
سماكة الورق أو الشييت	0.1–1.0 مم
أقصى قوة قطع	70 طن
سرعة الإنتاج	14–25 دورة/دقيقة
القدرة الإجمالية للتسخين	20 كيلوواط في منطقة A و36 كيلوواط في منطقة B
القدرة الإجمالية للمحركات	22 كيلوواط
ضغط الهواء المطلوب	0.7 ميغاباسكال
استهلاك الهواء	3000 لتر/دقيقة
استهلاك الماء	50 لتر/دقيقة
مزود الطاقة	AC 380 15فولت، 50 هرتز
أقصى قطر رول الشييت	1000 مم
وزن الماكينة	10000 كغم
الأبعاد الطول العرض الارتفاع	الماكينة الرئيسية	7670 × 1705 × 2830 مم
	مزود المواد	1440 × 1323 × 1306 مم

عرض نموذج القالب

• علب BOPS ذات غطاء مفصلي : 273×196×15 مم
• توزيع القالب: 8 تجاويف/قالب
• نسبة استغلال المادّة: ‎83.3%
• عرض المادّة الموصى به: ‎773 مم
• طول شفرة القص: ‎7500 مم

• صينية من الـ PET : 195 × 142 × 32 مم
• تخطيط القالب: 15 تجويف/قالب
• نسبة استغلال المادة: 84.9%
• العرض الموصى به للمادة: 780 مم
• طول شفرة القص: 10110 مم

عملية التشغيل

• الدرفلة
• التسخين
• التشكيل
• القطع
• التجميع
• لف الرول

• التزويد
• التسخين
• التشكيل
• القطع
• التجميع
• اعادة اللف

مكونات الماكينة

• رافعة التغذية

• منطقة ما قبل التسخين

• وحدة التشكيل

• وحدة سحب الشرائح

• لوحة التحكم

• لوحة تحكم باللمس

• وحدة القطع

• روبوت التجميع

• الناقل النهائي

• مفتاح يدوي للأسطوانة المسؤولة عن جمع الإطار

• ماكينة لف الزوائد البلاستيكية

المزايا

• 1

  تصميم ثلاثي المحطات يدمج التشكيل والقطع والتجميع بشكل تلقائي لتحقيق كفاءة عالية.

• 2

  نظام قيادة سيرفو كامل يضمن تشغيلًا مستقرًا ودقيقًا للماكينة.

• 3

  نظام تخزين للذاكرة يسهّل التشغيل وضبط الإعدادات.

• 4

  نظاما تسخين مزدوجان، أحدهما مخصّص لشرائح BOPS والآخر لشرائح PET، لضمان أفضل جودة في التشكيل.

• 5

  نظام تغذية بلا سلاسل يرفع نسبة استغلال المادة إلى 65–90%.

• 6

  قوالب اقتصادية بتصميم بسيط وفعّال يسهل صيانته.

• 7

  تشغيل موفّر للطاقة بفضل قضبان تسخين عالية الأداء، مع استهلاك طاقة تقريبي 15–20 كيلوواط/ساعة

المكوّنات الكهربائية

• صمّام لولبي (صمّام كهربائي)
• شاشة لمس متعددة الألوان مزوّدة بنظام تحكم PLC
• محرك سيرفو ووحدة القيادة
• قاطع كهربائي

تفاصيل التهيئة

• شاشة HMI تعمل باللمس
  • واجهة سهلة الاستخدام للتحكم الكامل بالماكينة
  • سعة ذاكرة كبيرة مع قدرات قوية لتخزين البيانات
  • يمكن تخصيص لغة التشغيل
• تغذية المواد
  • نظام تغذية تلقائي يعمل بأسطوانة هواء
  • تغذية مستقرة ودقيقة للشرائح
  • قطر بكرة التغذية الأقصى 1000 مم
• نظام التسخين
  • ألواح تسخين مزوّدة بقضبان تسخين مدمجة لضمان التسخين السريع والمتواصل
  • استهلاك طاقة منخفض يتراوح بين 15–20 كيلوواط/ساعة
• محطة التشكيل
  • هيكل دعم بأربعة أعمدة يوفّر ثباتًا عاليًا
  • القالب العلوي والسفلي يعملان عبر نظام سيرفو كامل التحكم
  • إمكانية اختيار قوالب قص خشبية أو ألمنيوم، مع خيارات قالب ثابت أو متحرك
  • نسبة استغلال المادة: 75–90% للمنتجات المربعة، و 66–78% للمنتجات الدائرية أو غير المنتظمة
  • المسافة بين تجاويف القالب: 6–8 مم، وهوامش جوانب القالب: 7.5–10 مم
  • قوالب القص مزوّدة بشفرات ليزر عالية الجودة، ويُنصح باستبدال الشفرات بعد 1.5–2 مليون عملية قطع لكل قالب
• نظام تغذية بدون سلاسل
  • نظام تغذية يعمل بالكامل بنظام السيرفو
  • مشابك ثابتة ومتحركة لضبط حركة الالواح بدقة
  • ثمانية بكرات توجيه تضمن حركة سلسة للألواح
• محطة القطع
  • هيكل مدعم بأربعة أعمدة لضمان الثبات
  • صفائح قوالب أحادية القطعة لضمان التوجيه الدقيق
  • القالب العلوي والسفلي يعملان عبر نظام سيرفو كامل
  • مزوّدة بوظيفة تخريم فتحات الهواء السفلية
  • تغيير سريع للقوالب مع آلية قفل أمان
• محطة التجميع
  • تكوين طبقات التجميع تلقائياً
  • نظام تجميع يعمل بالسيرفو لضمان الدقة والثبات
  • التقاط مباشر وفعّال للمنتج من داخل القالب
  • سيور ناقلة قابلة للإزالة لتسهيل الصيانة والتنظيف
  • قضيب شفط مصنوع من الألمنيوم خفيف الوزن لضمان المتانة وطول العمر التشغيلي
• الخزانة الكهربائية
  • المكوّنات من شركات موثوقة مثل Inovance و Panasonic و Schneider و Festo Mac وغيرها.
  • تحتوي على زر إيقاف طارئ لضمان السلامة.
  • تصميم كهربائي مُحسّن يضمن تشغيلًا ثابتًا وموثوقًا للماكينة.
