ماكينة تشكيل حراري لبلاستيك (BOPS/PET/PS/PVC)
Plastic Thermoforming Machine (BOPS/PET/PS/PVC)
ماكينة تشكيل حراري أحادية المحطة بتغذية الرولات، مزوّدة بنظام القطع داخل القالب لإنتاج عبوات الطعام البلاستيكية.بفضل معدل الاستفادة من المادة الذي يصل إلى 93% واستهلاك الطاقة المنخفض الذي لا يتجاوز 8 كيلوواط/ساعة، تساهم هذه الماكينة أحادية المحطة في تقليل تكاليف الإنتاج بشكل كبير وتعزيز قدرتك التنافسية في السوق.

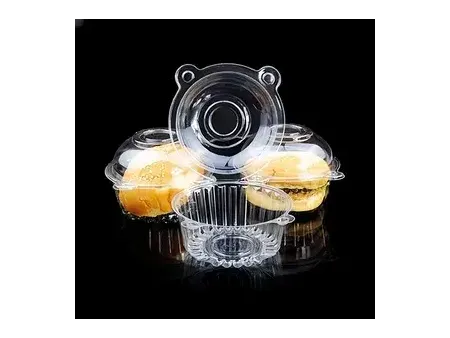

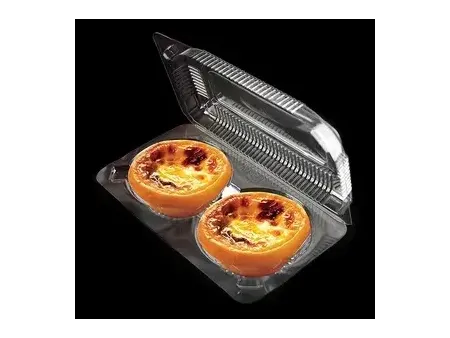

تعالج ماكينة التشكيل الحراري للبلاستيك الالواح المصنوعة من BOPS وPET وHIPS وPS وPVC بكفاءة عالية لتحويلها إلى مجموعة واسعة من منتجات التعبئة والتغليف ذات الاستخدام الواحد، مثل علب الوجبات السريعة، والأطباق، والأغطية، وصواني البسكويت، وغيرها من المعلبات.
تجمع الماكينة بين التغذية، والتسخين، والتشكيل، والقطع، والتجميع ضمن عملية واحدة سلسة، مما يقدّم إنتاجية عالية وجودة ثابتة.
| الموديل | |||
| مساحة التشكيل | 510×620 مم | 630×780 مم | 700×950 مم |
| عمق التشكيل | 100 مم | 125 مم | 125 مم |
| المواد القابلة للاستخدام | BOPS / PET / PVC / HIPS | BOPS / PET / PVC / HIPS | BOPS / PET / PVC / HIPS |
| سُمك الشريط | 0.1–1 مم | 0.12–1 مم | 0.15–1 مم |
| طول سكين القطع | 6.8 م لمادة PET / و10 م لمادة OPS | 9 م لمادة PET / و11 م لمادة OPS | 12 م لمادة PET / و18 م لمادة OPS |
| قطر لفة الشريط | 710 مم | 800 مم | 1000 مم |
| أقصى عرض للشريط | 680 مم | 810 مم | 1000 مم |
| ضغط الهواء | 0.7 ميغاباسكال | 0.7 ميغاباسكال | 0.7 ميغاباسكال |
| استهلاك الماء | 5 لتر/دقيقة (درجة حرارة 15–20 درجة مئوية) | 8 لترات/دقيقة (درجة حرارة 15–20 درجة مئوية) | 15 لتر/دقيقة (درجة حرارة 15–20 درجة مئوية) |
| استهلاك الهواء | 1500 لتر/دقيقة | 2000 لتر/دقيقة | 2400 لتر/دقيقة |
| سرعة الإنتاج | 600–1200 دورة/ساعة | 600–1200 دورة/ساعة | 600–1200 دورة/ساعة |
| الجهد الكهربائي | 380 فولت ±15، 50 هرتز | 380 فولت ±15، 50 هرتز | 380 فولت ±15، 50 هرتز |
| القدرة الإجمالية للتسخين | 24 كيلوواط | 40 كيلوواط | 50 كيلوواط |
| القدرة الإجمالية للمحرك | 8 كيلوواط | 9 كيلوواط | 12 كيلوواط |
| الاستهلاك التقريبي للطاقة | 7.5 كيلوواط/ساعة | 10 كيلوواط/ساعة | 14 كيلوواط/ساعة |
| وزن الماكينة | 3500 كغ | 5200 كغ | 7000 كغ |
| ابعاد الماكينة(الطول.العرض.الارتفاع) | 5 × 1.55 × 2.35 م | 5.6 × 1.75 × 2.5 م | 6.6 × 1.75 × 2.7 م |
- الماكينة: HY-63/78
- أغطية علب الطعام: 273×196×15 مم
- انكماش المادة: 0.3%
- تخطيط القالب: 6 تجاويف/قالب، مسافة 5 مم بين التجاويف
- نسبة الاستفادة من المادة: 93.3%
- العرض الموصى به للمادة: 615 مم
- طول شفرة القص: 5645 مم
- التغذية
- التسخين المسبق
- التشكيل والتسخين والقطع
- العد والتجميع
- التغذية
- التسخين المسبق
- التشكيل والتسخين والقطع
- العد والتجميع
- نظام الإدخال
- لوحة التشغيل الهوائية
- لوحة التحكم
- مدخل مياه التبريد
- حامل الرولات
- فرن التسخين المسبق
- محطة التشكيل والقص
- وحدة التجميع
- الخزانة الكهربائية
A: يوجد توصيل طاقة ثلاثية الطور(ثلاث فازات) داخل الخزانة الكهربائية.
B: يوجد مدخل مياه التبريد في الجهة اليمنى أسفل الخزانة الكهربائية، أما نقطة توصيل الهواء فهي في الخلف، أعلى رف الرولات.
-
- 1
التشكيل والقص في وحدة واحدة مع دقة عالية وقصّ خالٍ من الأخطاء
-
- 2
نسبة استفادة عالية من المادة تصل إلى 80–95%، مع تقليل الهدر ليكون بين 5–20% فقط
-
- 3
نظام تحكم سيرفو كامل مصمّم لتوفير الطاقة، مع ضوضاء أقل واستهلاك هواء منخفض
-
- 4
استهلاك طاقة منخفض يتراوح بين 7–14 كيلووَاط/ساعة، مما يساهم في خفض تكاليف التشغيل. أسلاك التسخين توفر تسخيناً سريعاً مع كفاءة عالية في استهلاك الطاقة
-
- 5
تشغيل سهل وعملي، حيث يمكن لمشغّل واحد إدارة الوحدة، مما يقلل الحاجة للعمال
-
- 6
إمكانية تخصيص نظام التجميع بطريقة A/B المتدرجة، أو التجميع بتدوير 90 أو 180 درجة. الذراع الروبوتية قادرة على تجميع المنتجات بكفاءة حتى لو كانت موضوعة بشكل غير منتظم
-
- وحدة تحكم PLC
-
- نظام السيرفو
-
- صمّام الهواء
-
- مفاتيح كهربائية
-
- شاشة لمس احترافية لواجهة التشغيل
- سعة تخزين كبيرة تحفظ بيانات أكثر من 50 قالب
- تدعم التشغيل التلقائي واليدوي
- تشمل وظائف ضبط الإعدادات، عرض الحركة الميكانيكية، عرض الأعطال، الوثائق، وإرشادات السلامة
- تضمن أداءً آمناً ومستقراً للنظام
شاشة التشغيل (HMI) -
- مجهّز بمحركات سيرفو من شركة Yaskawa اليابانية للتحكم بعمليات التشكيل، تغذية الالواح، والروبوت المخصّص للتجميع
- تحكم ذكي وصيانة سهلة
- أداء مستقر في عملية القص بسرعات عالية تتراوح بين 10–25 دورة/دقيقة
- استهلاك طاقة منخفض يتراوح بين 7–14 كيلووَاط/ساعة
- هيكل ثابت مع مستوى ضوضاء منخفض جداً
نظام السيرفو -
- رفع وخفض الرولات بواسطة أسطوانة هوائية، مع قدرة تحمّل بين 100–500 كغ لكل رول
- القطر الأقصى للرول: 710–1000 مم
- التزويد يتم بواسطة محرك سيرفو، مع محرك صغير يَعمل مع بكرات مطاطية وبكرات متأرجحة لضمان تغذية ثابتة ومستمرة
نظام تحميل وتغذية المادة -
- يعمل التسخين المسبق على تليين الالواح السميكة لضمان تشكيل أفضل
- يحسّن مرونة المادة ويساهم في رفع الإنتاجية العامة
منطقة التسخين المسبق -
- التسخين والتشكيل والقص يتم في وحدة واحدة
- محطة التشكيل تعمل بمحرك سيرفو من Yaskawa اليابانية
- ضغط التشكيل: ضغط موجب
- توفير كبير في الطاقة، مع استهلاك كهربائي يتراوح بين 7–14 كيلووَاط/ساعة
- قالب التشكيل مصنوع من الألمنيوم
- شفرة القص مسننة لضمان قوة أعلى وعمر أطول
التسخين والتشكيل والقص (وحدة واحدة) -
- روبوت التجميع يعمل بمحرك سيرفو من Yaskawa اليابانية
- يدعم أوضاع التجميع التقليدي (أعلى/أسفل) والتجميع المتدرّج بنظام A/B
- يتوفر خيار التجميع بالدوران عند الحاجة
- حزام ناقل قابل للفك والاستبدال لسهولة الصيانة
- قضبان شفط مصنوعة من الألمنيوم خفيفة الوزن ومتينة لتوفير دقة أعلى
التجميع والذراع الروبوتية -
- يقوم الروبوت بتحديد عدد الطبقات المجمعة
- يتم وضع المنتجات على الناقل ليتم تغليفها يدوياً حسب العدد المحدد مسبقاً
- يمكن تعديل اتجاه خروج الناقل وفقاً لمساحة المصنع ، سواء باتجاه مستقيم أو بشكل حرف L
طاولة تغليف المنتجات -
- إعادة لف أوتوماتيكية للمادة المهدورة
- تحكم بمحرك العزم لضمان إعادة لف مستقرة
- نظام تغذية بدون سلاسل مع أقل مسافة بين القوالب
- معدل استغلال عالٍ للمواد بنسبة 85–95%، ونسبة هدر منخفضة بين 5–15%
وحدة إعادة لف المادة المهدورة -
- مزوّدة بزر إيقاف طارئ
- معدات حماية من الحمل الكهربائي الزائد
- مكونات ذات علامة تجارية موثوقة مثل محركات سيرفو من Yaskawa اليابان ، وحدة تحكم PLC من Panasonic اليابان ، مرحلات من Schneider وقطع صمامات من Festo لضمان الاعتمادية.
- تصميم كهربائي محسن يضمن تشغيل الماكينة بشكل مستقر وموثوق
خزانة التحكم الكهربائية
- ماكينة تشكيل حراري لصناديق الكيك البلاستيكية (HY-63/78)
- ماكينة تشكيل حراري لصناديق الكيك البلاستيكية (HY-63/78)
خبرتنا بين أيديكم
احصلوا على ماكينات التشكيل الحراري وبثق البلاستيك عالية الكفاءة والدقة والاستدامة، والمصممة لتلبية متطلبات الأسواق العالمية.
تواصلوا معنا اليوم!
