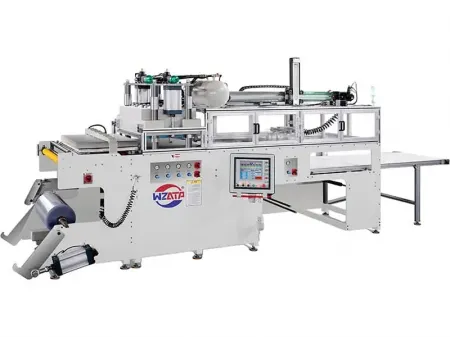

ماكينة تشكيل البلاستيك بالحرارة لانواع (PP/PET/PS/PVC)
Plastic Thermoforming Machine (PP/PET/PS/PVC)

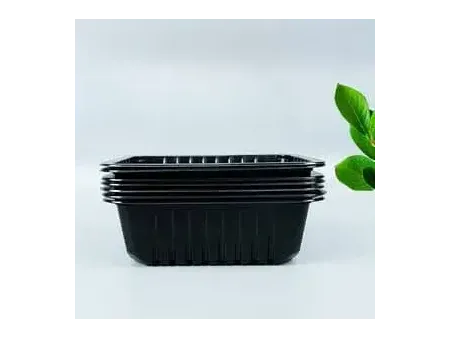

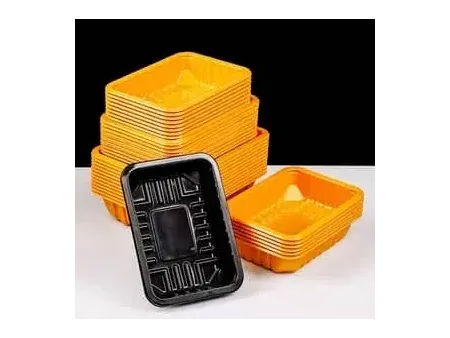

ماكينة تشكيل حراري أحادية المحطة بتغذية الرول، مزوّدة بنظام قص داخل القالب، مخصّصة لإنتاج عبوات تعبئة وتغليف الطعام البلاستيكية.تستطيع هذه الماكينة معالجة الواح PP, HIPS ,PS ,PVC ,PET البلاستيكية لتشكيل مجموعة واسعة من الأشكال، بما في ذلك الدائرية والمربعة وغير المنتظمة. وهي مثالية لإنتاج عبوات التغليف مثل العلب والأطباق والصواني والزبديات والأغطية وغيرها.
تغطي استخداماتها مجالات تغليف وتعبئة المواد الغذائية، والتغليف الصناعي، وتغليف المنتجات التجميلية، مما يجعلها حلاً متعدد الاستخدامات لمختلف القطاعات.
| الموديل | ||
| أقصى مساحة للتشكيل | 760×540 مم | |
| أقصى عمق للتشكيل سماكة الورق البلاستيكي (الشفّاف) | 100 مم (استخراج المنتج من داخل القالب) | |
| 120 مم (استخراج المنتج من خارج القالب) | ||
| سرعة الإنتاج | 0.2–1.5 مم | |
| قدرة التسخين | 600–1500 دورة/ساعة | |
| قدرة المحرّك | 132 كيلوواط | |
| ضغط الهواء | 33 كيلوواط | |
| استهلاك الهواء | 0.7 ميغاباسكال | |
| استهلاك الماء | 3000 لتر/دقيقة | |
| مزوّد الطاقة | 70 لتر/دقيقة | |
| قطر رول الورق البلاستيكي | ثلاثي الطور، 380 فولت ±15، 50 هرتز | |
| وزن الماكينة | 1000 مم | |
| الأبعاد (طول × عرض × ارتفاع) | 9000 كجم | |
| الموديل | الماكينة الرئيسية | 6500×2020×2400 مم |
| مغذي المواد | 1500×1420×1450 مم | |
- رف تغذية المادة
- منصة تغذية الالواح
- مسار نقل الألواح
- فرن التسخين العلوي
- فرن التسخين السفلي
- لوحة التحكم بشاشة اللمس
- محطة التشكيل والقص
- روبوت التجميع
- خزان التفريغ
- خزان الهواء
- مسار نقل المنتج النهائي
- جهاز لف المخلفات
-
- 1
تغذية المواد، التسخين، التشكيل، القص، والتجميع ، مدمجة في ماكينة واحدة.
-
- 2
إمكانية اختيار طريقة الاستخراج من داخل القالب لضمان عدم وجود نتوءات حول المنتج وتحسين معايير الجودة.
-
- 3
التشكيل والقص في نفس محطة العمل مما يسهّل التشغيل ويزيد الدقة.
-
- 4
نظام تحكم سيرفو يضمن أداءً سلسًا ومستقرًا وثابتًا.
-
- 5
قص داخل القالب بدقة عالية بدون أخطاء، مثالي لمنتجات الـ PP النقية.
-
- 6
نسبة استغلال عالية للمواد مع استهلاك هواء منخفض وحاجة أقل للصيانة.
-
- 7
قدرة إنتاجية مستقرة تجعل الماكينة مناسبة للإنتاج المستمر والكميات الكبيرة.
-
- 8
شاشة تحكم PLC سهلة الاستخدام لتشغيل وتحكم مريح.
-
- المحرّك ووحدة القيادة
-
- الوحدة الكهربائية
-
- مضخة تفريغ الهواء
-
- صمّام التحكم
-
- شاشة تشغيل سهلة الاستخدام للتحكم الكامل بالماكينة
- ذاكرة كبيرة بسعة تخزين قوية للبيانات
- إمكانية تخصيص لغة التشغيل
شاشة اللمس (HMI) -
- نظام تزويد تلقائي يعمل بالمحرّك
- تغذية الواح مستقرة
- أقصى قطر رول تغذية : 1000 مم
- وزن رول التغذية من 100 إلى 500 كجم
تزويد المواد -
- الأفران العلوية والسفلية مصنوعة من ستانلس ستيل 304
- مزوّد بسخانات سيراميك بالأشعة تحت الحمراء لتسخين عالي الكفاءة
- حركة الفرن يتم التحكم بها بواسطة مشغل هوائي
- مناطق التسخين مستقلة لضبط دقيق لدرجات الحرارة
- يمكن تشغيل الماكينة بعد 5 دقائق فقط من التسخين
نظام التسخين -
- حجم طاولة التشكيل 540×760 مم
- أقصى ارتفاع للتشكيل 120 مم
- التشكيل والقطع في نفس الوحدة
- فتح وإغلاق القالب يتم عبر نظام سيرفو موتور
وحدة التشكيل -
- نظام التحريك العلوي والسفلي يوفّر ضغطًا موجبا وسالبا لضمان تشكيل مستقر
- دمج التشكيل والقطع في عملية واحدة للحصول على دقة عالية دون أخطاء
- القالب ذو نظام تبريد جيد يضمن جودة تشكيل ممتازة
- يعتمد على قصّ ليزري عالي الدقة، سهل الاستبدال وذو تكلفة مناسبة
القالب -
- حجم منصة الحزام الناقل : 1200 × 600 مم
- يسهّل عملية فرز المنتجات النهائية ونقلها ومعالجتها
مسار النقل -
- تحتوي محطة التجميع على وضعين للتجميع: الاستخراج من داخل القالب والاستخراج من خارج القالب
- الاستخراج من داخل القالب يمنع ظهور نقاط تلتصق على حواف المنتج ويحسّن جودة المنتج.
- الالتقاط من خارج القالب يساعد على رفع سرعة تشغيل الماكينة بشكل أكبر.
- نظام التجميع يعمل بالسيرفو لضمان الدقة والثبات.
- حزام النقل قابل للإزالة والاستبدال، مما يسهل أعمال الصيانة بشكل كبير.
محطة التجميع - تحتوي محطة التجميع على وضعين للتجميع: الاستخراج من داخل القالب والاستخراج من خارج القالب
-
- المكوّنات الكهربائية من ماركات موثوقة مثل Inovance و Panasonic وSchneider و Festo و MAC .
- مزوّدة بزر إيقاف طارئ لتعزيز إجراءات السلامة.
- تصميم كهربائي مُحسّن لضمان تشغيل مستقر وامن للماكينة.
الخزانة الكهربائية
