ماكينة تشكيل الرافدة المعدنية الأفقية على شكل حرف C
طلب عرض سعر
C75-100-150 C Purlin Machine
ماكينة تشكيل الرافدة المعدنية الأفقية على شكل حرف C موديل C75-100-150 لشركة Xinhonghua لديها القدرة على إنتاج ثلاث أنواع من الجملونات (العوارض) على شكل C بعرض 75 مم، 100 مم و150 مم. يتم تغيير قياس المنتج بواسطة تغيير الفواصل يدوياً. هذه الماكينة يمكنها درفلة المواد بسمك من 0.5 إلى 1.2 مم وتتميز بسؤعة إنتاج تصل إلى 30 متر في الدقيقة.

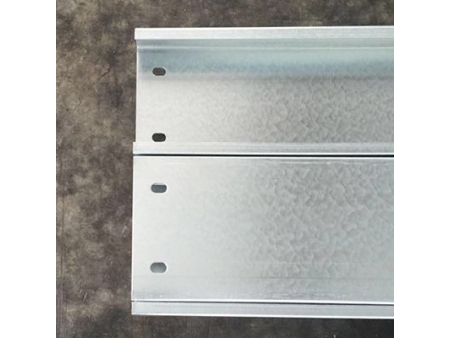

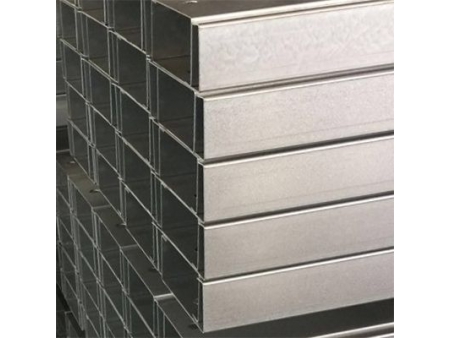

العينات
| الموديل | C75-100-150 |
| الأبعاد | 7800*1600*1600mm |
| قدرة المحرك الهيدروليكي | 7.5kW |
| خطوات التشكيل | 13 خطوة 3 خطوات لإعادة التشكيل |
| سرعة التشكيل | من 0 إلى 30 متر في الدقيقة |
| الجهد | 380 فولت\50 هيرتز\ ثلاثي الطور |
| تأثير العرض | 75mm,100mm,150mm |
| إرتفاع الفلنجة | 50mm |
| سمك المادة | 0.5-1.2 mm |
| نظام التحكم | نظام التحكم بالكمبيوتر PLC |
| الدرافيل | مصنوعة باستخدام فولاذ Gcr15 المعالجة حرارياً، طلاء الكروم الصلب على سطح الدرافيل |
| مادة عمود الدوران | فولاذ 40Cr |
| مادة سكين القطع | Cr12Mov |
-
-
بهدف ضمان الجودة، الدرافيل مصنعة من الفولاذ التحميل GCr15 ذو الجودة العالية والمعالجة بماكينات الخراطة CNC والمعالجة الحرارية. طلاء الكروم الصلب أو طلاء الأكسيد الأسود كخيار. تشتمل على بكرة التوجيه لمادة التغذية، وإطار الهيكل مصنوع من الفولاذ نوع 400# H الملحوم لتحقق عمر الاستخدام الافتراضي الطويل.
-
-
سكين القطع لنظام القطع اللاحق الهيدروليكي مصنوع من مادة الفولاذ المعالج حرارياً Cr12Mov.
-
-
نظام التحكم PLC
- الماكينة الرئيسية لتشكيل الروافد الأفقية (مدادات)
- وحدة فك الملف اليدوية 3 طن
- وحدة التوجيه الأوتوماتيكية
- وحدة إعادة التشكيل الآلية
- نظام التحكم بالكمبيوتر PLC بشاشة اللمس (العلامة التجارية: Schneider)
- نظام المحرك الهيدروليكي
- وحدة التخريم المسبق للثقوب (يقرر المشتري قياس الثقوب)
- وحدة القطع المسبق
- طاولة التباعد (الأخراج)
- دليل التشغيل
