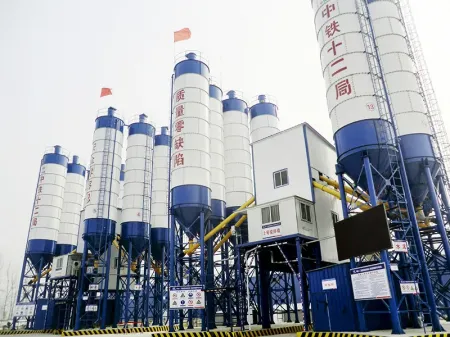

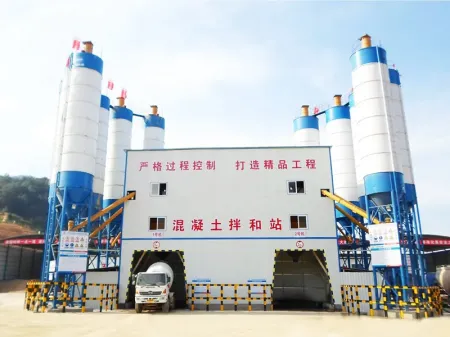

محطة انتاج الخرسانة الثابتة
مصنع الخرسانة، سلسلة HZS
Stationary Concrete Plant
محطة خلط الخرسانة المكونة من خلاطة الخرسانة ذات العمود المزدوج والحزام النقل للبنية التحتية والمشاريع العامة واسعة النطاق
- الطاقة الإنتاجية 60–270 متر مكعب/ساعة
- تصميم المحطة محطة خلط ثابتة مع تغذية عن طريق الحزام الناقل
تم تصميم محطة خلط الخرسانة من سلسلة HZS للإنتاج عالي الأداء، مدعومة بخلاط إجباري مزدوج المحور من سلسلة JS قوي يوفر أوقات دورة ممتازة. من خلال دمج مكونات عالمية المستوى من رواد الصناعة مثل Schneider وAirTAC وZEMIC، تضمن محطة الخلط موثوقية لا مثيل لها وطول عمر تشغيلي في أصعب البيئات.
يوفر نظام التحكم المتطور القائم على PLC إدارة آلية كاملة مع تتبع حاسوبي في الوقت الحقيقي، مما يتيح تسلسل تغذية مضبوط بدقة يزيد من أداء الخلط وكفاءة الإنتاج.
تم تصميم محطة خلط الخرسانة بهيكل معياري لتسهيل التركيب السريع وإعادة النقل بسلاسة، لتكون الحل المتكامل الأمثل للمشاريع الحرجة متوسطة إلى كبيرة الحجم، بما في ذلك السكك الحديدية عالية السرعة، والطرق السريعة، ومحطات الطاقة الكهرومائية، والمطارات الدولية.
المواصفات الفنية
| الموديل | | | | | | | |
| السعة النظرية (متر مكعب/ساعة) | 60 | 75% | 90 | 120 | 180 | 240 | 270 |
| موديل الخلاط | JS1000A | JS1250B | JS1500B | JS2000B | JS3000B | JS4000B | JS4500B |
| نموذج ماكينة وزن الركام | HP1600A/J | HP2000A | HP2400A | HP3200B | HP4800C | HP6400B | HP7200B |
| سعة الحاوية الواحدة لماكينة الخلط (متر مكعب) | 8 | 8 | 14 | 17 | 22 | 30 | 32 |
| سعة السير الناقل (طن/ساعة) | 250 | 300-400 | 300-400 | 500 | 700 | 800 | 800 |
| طراز الناقل اللولبي | LSY219 | LSY219 | LSY219/ LSY273 | LSY219/ LSY273 | LSY219/ LSY273/ LSY325 | LSY219/ LSY273/ LSY325/ LSY407 | LSY219/ LSY273/ LSY325/ LSY407 |
| سعة حاوية الأسمنت | 100T/ 150T/ 200T/ 300T اختياري | ||||||
| دقة وزن الركام | 2% | 2% | 2% | 2% | 2% | 2% | 2% |
| دقة وزن الأسمنت | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| دقة وزن الرماد المتطاير | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| دقة وزن المسحوق المعدني | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| دقة وزن الماء | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| دقة وزن الخليط الإضافي | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| إجمالي الطاقة تقريبًا (كيلو واط) | 80% | 100 | 135 | 170 | 220 | 280 | 280 |
| ارتفاع التفريغ (م) | 1.4 | 1.4 | 1.4 | 1.4 | 4/2 | 4/2 | 4/2 |
ملاحظات:
- كمية وسعة صناديق الركام وصناديق الأسمنت قابلة للتخصيص بالكامل. يمكن تكوين أنظمة الوزن إما للقياس التراكمي أو الفردي بناءً على متطلبات المشروع.
- تستثني تقديرات استهلاك الطاقة الإجمالية متطلبات الطاقة للناقلات اللولبية.
- يتم قياس ارتفاع التفريغ القياسي من مخرج قادوس التفريغ.
- المواصفات قابلة للتحسين وقد تتغير دون إشعار مسبق. يرجى الرجوع إلى أحدث وثائق المنتج للحصول على البيانات النهائية.
التدفق
المكونات الرئيسية
خلاط خرسانة بنظام الحركة المدارية
مجهز بخلاط خرسانة مزدوج المحور القياسي من سلسلة JS، يتميز بسرعة خلط عالية، وتجانس مرتفع، وأداء مستقر وموثوق.
ماكينة وزن الركام لمحطة الخرسانة
تتميز آلات خلط الركام من سلسلة HP بتجميع لوحة معيارية لأقسام الحاوية لسهولة التركيب. يضمن الخلط الهوائي جرعات سريعة ودقيقة، بينما يتيح تفريغ الحزام تفريغًا نظيفًا وسريعًا. تتوفر أنواع الوزن التراكمي والفردي لتلبية متطلبات الخلط المختلفة.
سير ناقل
تم تصميم نظام السير الناقل لتغذية الركام عالي السعة والتشغيل المستمر. يتميز بهيكل ثابت مع مراقبة الانحراف لضمان نقل المواد بشكل آمن وموثوق به في ظل ظروف العمل الشاقة.
ناقل لولبي
يتميز الناقل اللولبي الأسمنتي بغطاء مصنوع من أنابيب فولاذية عالية الجودة. يتم توصيل كل قسم بواسطة الشفاه. يعتمد برغي النقل على تصميم شفرة متغيرة الانحدار، مما يسمح بنقل مواد المسحوق بسلاسة واستقرار.
نظام التوزين
يتميز نظام الوزن بخلايا تحميل عالية الدقة لضمان قياس متسق ودقيق. لإطلاق المواد، يستخدم صمامات فراشة تعمل بالهواء المضغوط عالية الجودة، توفر تشغيلًا سريعًا وختمًا محكمًا لمنع التسرب.
البرج الرئيسي
البرج الرئيسي ذو تصميم هيكلي معياري ، مما يجعل النقل والتركيب أكثر ملاءمة. يتوفر غلاف فولاذي ملون اختياري لتقليل الضوضاء وتلوث الغبار، موفرًا حلًا صديقًا للبيئة.
أمثلة على المشاريع

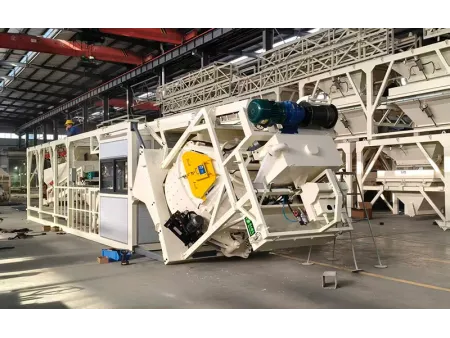

تأسست Jinrui في عام 1991، وهي شركة متخصصة في تصنيع مصانع الخرسانة ولديها أكثر من 30 عامًا من الخبرة في هذا المجال. من مصانع الخرسانة الثابتة إلى مصانع الخرسانة المتكاملة، تخدم معداتنا الخرسانية مشاريع البناء المختلفة للسكك الحديدية عالية السرعة والجسور والمطارات، وتقدم حلولًا موثوقة لإنتاج الخرسانة مصممة خصيصًا لدورات البناء المختلفة وظروف الموقع.
