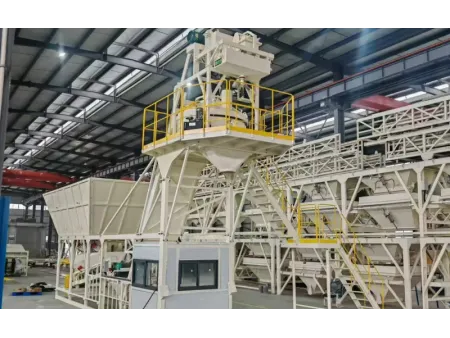

محطة انتاج الخرسانة المتكاملة
مصنع الخرسانة، سلسلة HZN-K
Integrated Concrete Batching Plant
محطة خلط الخرسانة مسبقة الصنع والسباكة تسمح بالتركيب السريع خلال ساعات قليلة.
- الطاقة الإنتاجية 35–75 متر مكعب/ساعة
- تصميم المصنع بهيكل قياسي متكامل للتجميع والنقل السريع
تعتمد محطة خلط الخرسانة المتكاملة على تصميم هيكلي موحد، حيث يتم تركيب جميع خطوط أنابيب المياه والكهرباء والهواء المضغوط مسبقًا في المصنع، مما يتيح تحويل المحطة بسرعة إلى حالة تشغيل في الموقع ووضعه في الخدمة خلال وقت قصير. وعند الحاجة للنقل، يمكن تحويل المحطة بسرعة إلى وضع النقل، وهو مناسب للنقل في الحاويات.
تتميز هذه المحطة بهيكل مدمج وتشغل مساحة صغيرة، مع أداء مستقر وموثوق، ما يجعلها مناسبة لإنتاج الخرسانة العادية، بالإضافة إلى الخرسانة الجافة وشبه الجافة، والخرسانة عالية الأداء والقوة. تشمل التطبيقات النموذجية مشاريع البناء قصيرة الأجل، ومواقع العمل الخرسانية الصغيرة، ومصانع مكونات الخرسانة مسبقة الصب.المعايير الفنية
المعايير الفنية
- السعة النظرية (متر مكعب/ساعة)
- خلاط موديل JN500AH
- قوة محرك الخلاط (كيلو واط)22
- سعة الشحن (L)750
- سعة التفريغ (L)500
- الحد الأقصى لحجم الزلط (مم)≤60
- قوة محرك الرافعة (كيلو واط)5.5
- وضع التغذية تخطي الرافعة
- موديل الناقل اللولبيLSY 168/219
- نموذج ماكينة وزن الركام
- دقة وزن الركام ±2%
- دقة وزن الأسمنت ±1%
- دقة وزن المضافات المعدنية ±1%
- دقة وزن الماء ±1%
- دقة وزن الخليط الإضافي ±1%
- إجمالي الطاقة تقريبًا (باستثناء الناقل اللولبي، كيلو واط)52
- ارتفاع التفريغ (م)4
التدفق

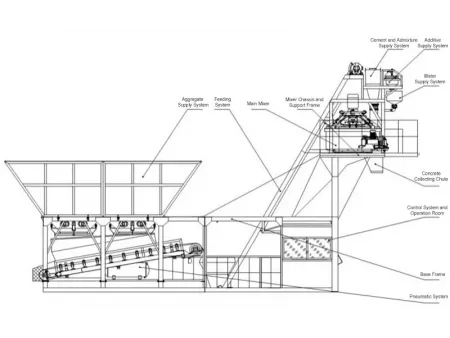

المكونات الرئيسية
تجمع محطة خلط الخرسانة المتكاملة بين خلاط مداري ذو ذراع عمودي JN500AH مع آلة خلط ركام من سلسلة HP في وحدة واحدة متماسكة.
خلاط مدمج
خلاط مداري مدمج من سلسلة JN - AH. يضمن تصميم العمود العمودي المدمج خلطًا عالي التجانس داخل الإطار المتكامل.
الخلط المدمج
يتم دمج نظام الوزن التراكمي من سلسلة HP مباشرة في الهيكل الرئيسي، مما يلغي الحاجة لهياكل السيور الخارجية المعقدة ويتيح إعدادًا أسرع.
الوزن الدقيق
تضمن المستشعرات المعايرة في المصنع والأنظمة الهوائية وزنًا دقيقًا (±1 ٪). مسبقة السلك ومسبوقة السباكة للاستخدام الفوري.
ناقل لولبي
مجهزة بمفاصل عالمية لضبط الزاوية المرنة، والتكيف مع قيود الموقع المختلفة دون تعديل كبير.
أمثلة على المشاريع
في مشروع تصديري إلى إفريقيا، اعتمدت محطة خلط HZN30K نظام النقل بالحاويات. تم شحن محطة كاملة باستخدام حاوية واحدة 40HQ وحاوية واحدة 20GP. بعد وصولها إلى الموقع، تم تجميع المصنع وتشغيله بسرعة، مما أدى إلى تحسين كفاءة البناء في الموقع بشكل كبير.
تأسست Jinrui في عام 1991، وهي شركة متخصصة في تصنيع مصانع الخرسانة ولديها أكثر من 30 عامًا من الخبرة في هذا المجال. من مصانع الخرسانة الثابتة إلى مصانع الخرسانة المتكاملة، تخدم معداتنا الخرسانية مشاريع البناء المختلفة للسكك الحديدية عالية السرعة والجسور والمطارات، وتقدم حلولًا موثوقة لإنتاج الخرسانة مصممة خصيصًا لدورات البناء المختلفة وظروف الموقع.
