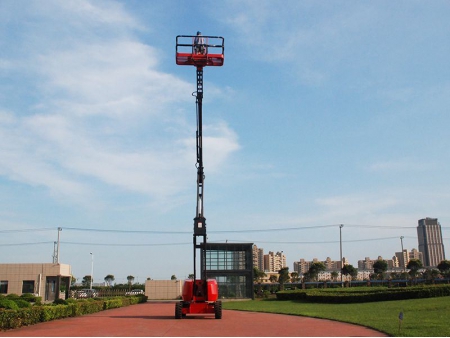

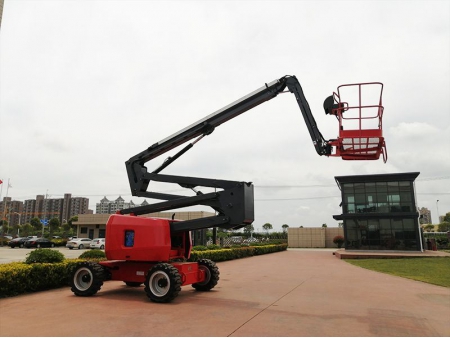

رافعة ذراع مفصيلة متحركة ذاتية الدفع، سلسلة HZ200J Self-Propelled Articulated Boom Lift
طلب عرض سعر
الموقع الإلكتروني: http://aerial-liftequip.asia/7-3-self-propelled-articulated-boom-lift.html
رافعة ذراع مفصيلة متحركة ذاتية الدفع، سلسلة HZ200JSelf-Propelled Articulated Boom Lift
شاهد الفيديو
تم تصميم الرافعة المفصلية الذاتية الحركة سلسلة HZ200J لتصل إلى ارتفاع تشغيل مذهل يبلغ 20 متر، مما يمنحك قدرة فائقة على الوصول إلى أصعب مناطق العمل مع دقة متعددة الاتجاهات لتجاوز أي عقبات بسهولة وسلاسة، حيث تتميز الرافعة بـ الطاولة الدوّارة بزاوية 360 درجة ومنصة العمل المرنة التي تتحرك عمودياً وأفقياً، وتتأرجح يميناً ويساراً، لتوفر للعامل أقصى درجات التحكم والكفاءة أثناء أداء المهام. كما أنها مصممة خصيصاً للاستخدام داخل المباني، فهي مزودة بـ إطارات صامتة وخالية من العلامات تحمي الأرضيات وتحافظ على بيئة العمل نظيفة وآمنة. وقد تم تزويدها بعصا تحكم هيدروليكية كهربائية متناسبة بتقنية تأثير هول (Hall Effect) ونظام تحكم ذكي CAN، ما يسهل صيانتها وتحديثها، ويتيح تنفيذ عدة حركات متزامنة بدقة وسلاسة، لتعزيز الإنتاجية وتقليل الوقت المهدر في كل عملية.
الميزات القياسية
- منصة ذاتية التسوية
- منصة دوارة هيدروليكية
- أجهزة تحكم كاملة متناسبة بنظام تأثير هول
- نظام التحقق من جاهزية التشغيل
- توصيل كهربائي AC إلى المنصة
- إنذار صوتي (صوت هاون)
- عداد ساعات التشغيل
- نظام إنذار عند الميلان
- نظام دفع قوي
- محرك بسرعتين
- مضخة للطوارئ
- نظام تحكم ذكي CAN
- مستشعر التحميل الزائد
ميزات إضافية (اختيارية)
- باب أمان متأرجح للمنصة
- ذراع بديل للمنصة
- توصيل خط هواء مضغوط إلى المنصة
- مبرد الزيت الهيدروليكي
- تجهيزات مخصصة للعمل في البيئات الصعبة
- نظام حماية هوائي أثناء التصادم
- صينية أدوات (لحمل وتنظيم أدوات العمل)
- أنظمة إنذار السلامة
- أضواء عمل للمنصة
المواصفات
| الموديل | HZ120 | HZ140/HZ140J | HZ160/HZ160J | HZ200J |
| أقصى ارتفاع تشغيلي (م) | 12m | 14m | 16m | 20m |
| أقصى ارتفاع للمنصة (م) | 10m | 12m | 14m | 18m |
| أقصى امتداد للمنصة | 6m | 7.04/7.259m | 8.22m/8.32m | 11m |
| أقصى ارتفاع بعد تجاوز العوائق | 4.2m | 6.33m | 6.92m/7.47m | 7.71m |
| أقصى حمولة رفع (كجم) | 200kg | 230kg | 230kg | 230kg |
| أبعاد المنصة (العرض × الطول × الارتفاع) B*C*A | 1.16m×0.65m×1.1m | 1.5m×0.76m×1.1m | 1.5m×0.76m×1.1m | 1.8m×0.76m×1.1m |
| الارتفاع أثناء الطي D | 1.96m | 2.00m | 2.00m | 2.5m |
| الطول عند الطي E | 4.2m | 5.36/6.17 | 5.88m/6.47m | 7.8m |
| العرض F | 1.5m | 1.75m | 1.75m | 2.5m |
| قاعدة العجلات G | 1.96m | 2.00m | 2.00m | 2.5m |
| الخلوص الأرضي H | 0.18m | 0.14m | 0.14m | 0.3m |
| دوران الطاولة الدوارة | دوران كامل بزاوية 360 درجة بشكل متقطع | دوران كامل بزاوية 360 درجة بشكل متقطع | دوران كامل بزاوية 360 درجة بشكل متقطع | دوران كامل بزاوية 360 درجة بشكل متقطع |
| امتداد الجزء الخلفي للطاولة الدوّارة خارج الهيكل أثناء الدوران | 0 | 0 | 0 | 0.58 |
| دوران المنصة | / | 180° | 180° | 180° |
| دوران الذراع | / | 0/140°(HZ140J only) | 0/140°(HZ160J only) | 0/135° |
| نظام تسوية المنصة | نظام التسوية التلقائي بالهيدروليك | نظام التسوية التلقائي بالهيدروليك | نظام التسوية التلقائي بالهيدروليك | نظام التسوية التلقائي بالهيدروليك |
| سرعة الحركة في حالة الطي | 4.0 كم/ ساعة | 3.7 كم/ ساعة | 4.8 كم/ ساعة | 4.0 كم/ ساعة |
| سرعة الحركة في حالة امتداد الذراع | 1.0 كم/ ساعة | 1.0 كم/ ساعة | 1.0 كم/ ساعة | 1.0 كم/ ساعة |
| كفاءة التسلق والصعود | 25% | 30% | 30% | 45% |
| أكبر زاوية للميل (للانحدار) | 3° | 3° | 3° | 3° |
| أقصى قوة جانبية (نيوتن) | 400 نيوتن | 400 نيوتن | 400 نيوتن | 400 نيوتن |
| أقصى سرعة رياح مسموح بالتشغيل عندها | 12.5 م/ ثانية | 12.5 م/ ثانية | 12.5 م/ ثانية | 12.5 م/ ثانية |
| الحد الأدنى لنصف قطر الدوران الداخلي | 1.9m | 2.3m | 1.1m | 2.51m |
| الحد الأدنى لنصف قطر الدوران الخارجي | 4.2m | 3.5m | 3.50m | 5.69m |
| عدد عجلات الدفع | 2 | 2 | 2 | 2 |
| عدد عجلات التوجيه | 2 | 2 | 2 | 2 |
| نظام التحكم | نظام تحكم هيدروليكي كهربائي متناسب | |||
| جهد النظام (فولت) | DC24V | DC24V | DC24V | DC24V |
| سعة خزان الزيت الهيدروليكي | 32 لتر | 35 لتر | 35 لتر | 68 لتر |
| مقاس الإطارات | 22×7×16 | 600×190 | 600×190 | 355/55D-625 |
| الطاقة | DC48V/225Ah | DC48V/320Ah | DC48V/320Ah | DC48V/420Ah |
| الوزن الكلي | 4.0 طن | 5.6 طن/ 6.34 طن | 6.49 طن/ 6.64 طن | 6 طن |
الارتفاعات أثناء التشغيل
الأبعاد في وضع الطي (التخزين)
التفاصيل
