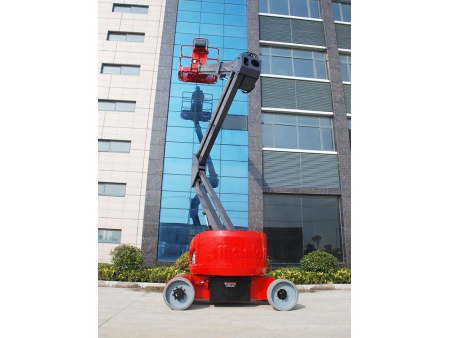

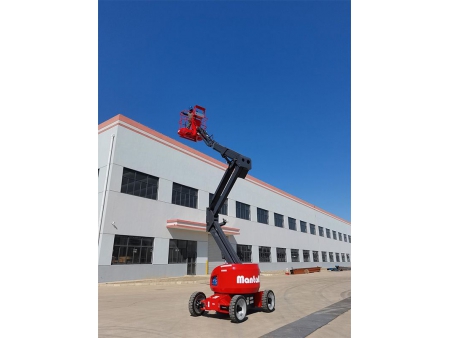

رافعة ذراع مفصيلة متحركة ذاتية الدفع، سلسلة HZ120/HZ140/HZ140J Self-Propelled Articulated Boom Lift
تم تصميم هذا النوع من رافعة ذراع مفصيلة متحركة ذاتية الدفع، سلسلة HZ120/HZ140/HZ140J، لتوفير ارتفاعات تشغيل تصل إلى 14 متر. وتتميز هذه الرافعات بذراع مفصلية متعددة الوصلات، مما يتيح تحديد دقيق للحركة في عدة اتجاهات وتنفيذ عمليات الرفع بسهولة، مع تمكين العامل من الوصول إلى المناطق الصعبة وتجاوز العوائق بكل مرونة. كما تساعد الرافعات المفصلية ذاتية الحركة العمال على أداء مهامهم بسلاسة بفضل الدوّارة القابلة للدوران بزاوية 360 درجة ومنصة العمل التي تدعم الحركة العمودية والأفقية مع قدرة التأرجح يمين ويسار. كما تعد هذه الرافعات خياراً مثالياً للاستخدام داخل المباني، إذ يمكنها حماية الأرضيات لكونها مزودة بإطارات هادئة للغاية وغير مسبّبة للعلامات. كما تعتمد الرافعات على عصا تحكم تناسبية بالكامل بتقنية تأثير هول الفيزيائية Hall ونظام تحكم ذكي CAN، مما يجعل عمليات الصيانة والترقية أسهل، ويتيح للمشغل تنفيذ عدة حركات في وقت واحد بكفاءة ومرونة عالية.
- منصة ذاتية التسوية
- منصة دوارة هيدروليكية
- أجهزة تحكم كاملة متناسبة بنظام تأثير هول
- نظام التحقق من جاهزية التشغيل
- توصيل كهربائي AC إلى المنصة
- إنذار صوتي (صوت هاون)
- عداد ساعات التشغيل
- نظام إنذار عند الميلان
- نظام دفع قوي
- محرك بسرعتين
- مضخة للطوارئ
- نظام تحكم ذكي CAN
- مستشعر التحميل الزائد
- باب أمان متأرجح للمنصة
- ذراع بديل للمنصة
- توصيل خط هواء مضغوط إلى المنصة
- مبرد الزيت الهيدروليكي
- تجهيزات مخصصة للعمل في البيئات الصعبة
- نظام حماية هوائي أثناء التصادم
- صينية أدوات (لحمل وتنظيم أدوات العمل)
- أنظمة إنذار السلامة
- أضواء عمل للمنصة
| الموديل | HZ120 | HZ140/HZ140J | HZ160/HZ160J | HZ200J |
| أقصى ارتفاع تشغيلي (م) | 12m | 14m | 16m | 20m |
| أقصى ارتفاع للمنصة (م) | 10m | 12m | 14m | 18m |
| أقصى امتداد للمنصة | 6m | 7.04/7.259m | 8.22m/8.32m | 11m |
| أقصى ارتفاع بعد تجاوز العوائق | 4.2m | 6.33m | 6.92m/7.47m | 7.71m |
| أقصى حمولة رفع (كجم) | 200kg | 230kg | 230kg | 230kg |
| أبعاد المنصة (العرض × الطول × الارتفاع) B*C*A | 1.16m×0.65m×1.1m | 1.5m×0.76m×1.1m | 1.5m×0.76m×1.1m | 1.8m×0.76m×1.1m |
| الارتفاع أثناء الطي D | 1.96m | 2.00m | 2.00m | 2.5m |
| الطول عند الطي E | 4.2m | 5.36/6.17 | 5.88m/6.47m | 7.8m |
| العرض F | 1.5m | 1.75m | 1.75m | 2.5m |
| قاعدة العجلات G | 1.96m | 2.00m | 2.00m | 2.5m |
| الخلوص الأرضي H | 0.18m | 0.14m | 0.14m | 0.3m |
| دوران الطاولة الدوارة | دوران كامل بزاوية 360 درجة بشكل متقطع | دوران كامل بزاوية 360 درجة بشكل متقطع | دوران كامل بزاوية 360 درجة بشكل متقطع | دوران كامل بزاوية 360 درجة بشكل متقطع |
| امتداد الجزء الخلفي للطاولة الدوّارة خارج الهيكل أثناء الدوران | 0 | 0 | 0 | 0.58 |
| دوران المنصة | / | 180° | 180° | 180° |
| دوران الذراع | / | 0/140°(HZ140J) | 0/140°(HZ160J) | 0/135° |
| نظام تسوية المنصة | نظام التسوية التلقائي بالهيدروليك | نظام التسوية التلقائي بالهيدروليك | نظام التسوية التلقائي بالهيدروليك | نظام التسوية التلقائي بالهيدروليك |
| سرعة الحركة في حالة الطي | 4.0 كم/ ساعة | 3.7 كم/ ساعة | 4.8 كم/ ساعة | 4.0 كم/ ساعة |
| سرعة الحركة في حالة امتداد الذراع | 1.0 كم/ ساعة | 1.0 كم/ ساعة | 1.0 كم/ ساعة | 1.0 كم/ ساعة |
| كفاءة التسلق والصعود | 25% | 30% | 30% | 45% |
| أكبر زاوية للميل (للانحدار) | 3° | 3° | 3° | 3° |
| أقصى قوة جانبية (نيوتن) | 400 نيوتن | 400 نيوتن | 400 نيوتن | 400 نيوتن |
| أقصى سرعة رياح مسموح بالتشغيل عندها | 12.5 م/ ثانية | 12.5 م/ ثانية | 12.5 م/ ثانية | 12.5 م/ ثانية |
| الحد الأدنى لنصف قطر الدوران الداخلي | 1.9m | 2.3m | 1.1m | 2.51m |
| الحد الأدنى لنصف قطر الدوران الخارجي | 4.2m | 3.5m | 3.50m | 5.69m |
| عدد عجلات الدفع | 2 | 2 | 2 | 2 |
| عدد عجلات التوجيه | 2 | 2 | 2 | 2 |
| نظام التحكم | نظام تحكم هيدروليكي كهربائي متناسب | |||
| جهد النظام (فولت) | DC24V | DC24V | DC24V | DC24V |
| سعة خزان الزيت الهيدروليكي | 32 لتر | 35 لتر | 35 لتر | 68 لتر |
| مقاس الإطارات | 22×7×16 | 600×190 | 600×190 | 355/55D-625 |
| الطاقة | DC48V/225Ah | DC48V/320Ah | DC48V/320Ah | DC48V/420Ah |
| الوزن الكلي | 4.0 طن | 5.6 طن/ 6.34 طن | 6.49 طن/ 6.64 طن | 6 طن |
- HZ120
- HZ140
- HZ140J
