رافعة ذراع مفصيلة متحركة ذاتية الدفع، سلسلة HZ160/HZ160J Self-Propelled Articulated Boom Lift
تم تصميم الرافعات المفصلية الذاتية الحركة HZ160/HZ160J لتوفير ارتفاعات تشغيل تصل إلى 16 متر، حيث يسمح الذراع المفصلي متعدد الوصلات بالوصول الدقيق إلى مناطق العمل الصعبة وتجنب العوائق بفضل قدرته على تنفيذ عمليات رفع وتحديد موضع متعددة الاتجاهات. كما تساعد هذه الرافعات العمال على أداء مهامهم بسهولة بفضل الطاولة الدوّارة القابلة للدوران 360 درجة ومنصة العمل القادرة على الحركة عمودياً وأفقياً والتأرجح يميناً ويساراً. ولذا، تعد هذه الرافعات مثالية للاستخدام داخل المباني، إذ تحمي الأرضيات بفضل الإطارات الهادئة للغاية والتي لا تترك العلامات أو الآثار. كما تتميز الرافعة المفصلية هذه بنظام عصا تحكم هيدروليكية كهربائية متناسبة بتقنية تأثير هول (Hall) ونظام تحكم ذكي CAN، مما يسهل عمليات الصيانة والترقية، ويتيح للمشغل تنفيذ عدة حركات في وقت واحد بكفاءة عالية.
- منصة ذاتية التسوية
- منصة دوارة هيدروليكية
- أجهزة تحكم كاملة متناسبة بنظام تأثير هول
- نظام التحقق من جاهزية التشغيل
- توصيل كهربائي AC إلى المنصة
- إنذار صوتي (صوت هاون)
- عداد ساعات التشغيل
- نظام إنذار عند الميلان
- نظام دفع قوي
- محرك بسرعتين
- مضخة للطوارئ
- نظام تحكم ذكي CAN
- مستشعر التحميل الزائد
- باب أمان متأرجح للمنصة
- ذراع بديل للمنصة
- توصيل خط هواء مضغوط إلى المنصة
- مبرد الزيت الهيدروليكي
- تجهيزات مخصصة للعمل في البيئات الصعبة
- نظام حماية هوائي أثناء التصادم
- صينية أدوات (لحمل وتنظيم أدوات العمل)
- أنظمة إنذار السلامة
- أضواء عمل للمنصة
| الموديل | HZ120 | HZ140/HZ140J | HZ160/HZ160J | HZ200J |
| أقصى ارتفاع تشغيلي (م) | 12m | 14m | 16m | 20m |
| أقصى ارتفاع للمنصة (م) | 10m | 12m | 14m | 18m |
| أقصى امتداد للمنصة | 6m | 7.04/7.259m | 8.22m/8.32m | 11m |
| أقصى ارتفاع بعد تجاوز العوائق | 4.2m | 6.33m | 6.92m/7.47m | 7.71m |
| أقصى حمولة رفع (كجم) | 200kg | 230kg | 230kg | 230kg |
| أبعاد المنصة (العرض × الطول × الارتفاع) B*C*A | 1.16m×0.65m×1.1m | 1.5m×0.76m×1.1m | 1.5m×0.76m×1.1m | 1.8m×0.76m×1.1m |
| الارتفاع أثناء الطي D | 1.96m | 2.00m | 2.00m | 2.5m |
| الطول عند الطي E | 4.2m | 5.36/6.17 | 5.88m/6.47m | 7.8m |
| العرض F | 1.5m | 1.75m | 1.75m | 2.5m |
| قاعدة العجلات G | 1.96m | 2.00m | 2.00m | 2.5m |
| الخلوص الأرضي H | 0.18m | 0.14m | 0.14m | 0.3m |
| دوران الطاولة الدوارة | دوران كامل بزاوية 360 درجة بشكل متقطع | دوران كامل بزاوية 360 درجة بشكل متقطع | دوران كامل بزاوية 360 درجة بشكل متقطع | دوران كامل بزاوية 360 درجة بشكل متقطع |
| امتداد الجزء الخلفي للطاولة الدوّارة خارج الهيكل أثناء الدوران | 0 | 0 | 0 | 0.58 |
| دوران المنصة | / | 180° | 180° | 180° |
| دوران الذراع | / | 0/140°(HZ140J) | 0/140°(HZ160J) | 0/135° |
| نظام تسوية المنصة | نظام التسوية التلقائي بالهيدروليك | نظام التسوية التلقائي بالهيدروليك | نظام التسوية التلقائي بالهيدروليك | نظام التسوية التلقائي بالهيدروليك |
| سرعة الحركة في حالة الطي | 4.0 كم/ ساعة | 3.7 كم/ ساعة | 4.8 كم/ ساعة | 4.0 كم/ ساعة |
| سرعة الحركة في حالة امتداد الذراع | 1.0 كم/ ساعة | 1.0 كم/ ساعة | 1.0 كم/ ساعة | 1.0 كم/ ساعة |
| كفاءة التسلق والصعود | 25% | 30% | 30% | 45% |
| أكبر زاوية للميل (للانحدار) | 3° | 3° | 3° | 3° |
| أقصى قوة جانبية (نيوتن) | 400 نيوتن | 400 نيوتن | 400 نيوتن | 400 نيوتن |
| أقصى سرعة رياح مسموح بالتشغيل عندها | 12.5 م/ ثانية | 12.5 م/ ثانية | 12.5 م/ ثانية | 12.5 م/ ثانية |
| الحد الأدنى لنصف قطر الدوران الداخلي | 1.9m | 2.3m | 1.1m | 2.51m |
| الحد الأدنى لنصف قطر الدوران الخارجي | 4.2m | 3.5m | 3.50m | 5.69m |
| عدد عجلات الدفع | 2 | 2 | 2 | 2 |
| عدد عجلات التوجيه | 2 | 2 | 2 | 2 |
| نظام التحكم | نظام تحكم هيدروليكي كهربائي متناسب | |||
| جهد النظام (فولت) | DC24V | DC24V | DC24V | DC24V |
| سعة خزان الزيت الهيدروليكي | 32 لتر | 35 لتر | 35 لتر | 68 لتر |
| مقاس الإطارات | 22×7×16 | 600×190 | 600×190 | 355/55D-625 |
| الطاقة | DC48V/225Ah | DC48V/320Ah | DC48V/320Ah | DC48V/420Ah |
| الوزن الكلي | 4.0 طن | 5.6 طن/ 6.34 طن | 6.49 طن/ 6.64 طن | 6 طن |

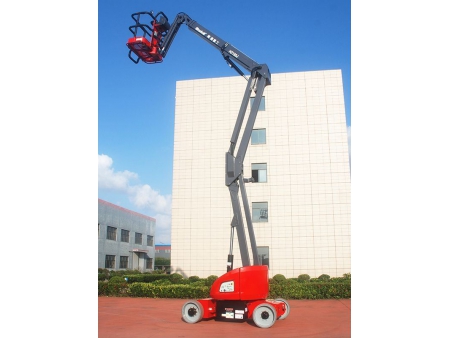

- HZ160

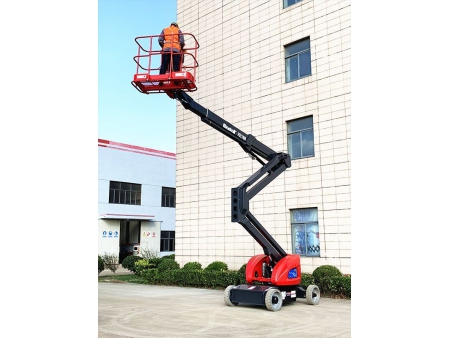

- HZ160J
