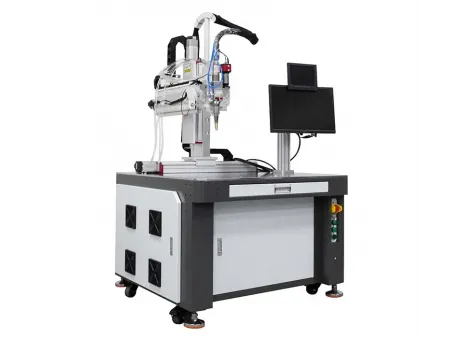

ماكينة اللحام فايبر ليزر الأوتوماتيكية (اللحام بالليزر فايبر/ ليزر الألياف)
(نظام متطور للحام دقيق وسريع مع تحكم آلي بالكامل، يضمن جودة وصلابة عالية للوصلات المعدنية في بيئات الإنتاج الصناعي الحديثة)
Automatic Fiber Laser Welding Machine
- طول موجة الليزر 1064 نانومتر
- سرعة اللحام من 0 إلى 20 متر/دقيقة (قابلة للتعديل الذكي)
- نظام التبريد تبريد بالماء
- وزن الماكينة 360 كجم
تم تصميم ماكينة اللحام الأوتوماتيكية بالفايبر ليزر خصيصاً لتلبية متطلبات التصنيع واسع النطاق، حيث تتميز بأتمتة كاملة، وثبات عالي، ودقة تصل إلى مستوى المليمتر. كما تعتمد الماكينة على ليزر ألياف عالي القدرة، مع قطر نقطة تركيز حتى 0.1 مم وتحكم دقيق في مدخل الحرارة (تفاوت أقل من 2 %)، ما يتيح إجراء لحامات عالية السرعة وبدون انقطاع على مواد مثل الفولاذ المقاوم للصدأ، وسبائك الألمنيوم، وسبائك التيتانيوم، مع تحقيق قوة لحام تزيد عن 95 % من قوة المادة الأصلية وسطح أملس خالٍ من الأكسدة. إلى جانب ذلك، تدمج الماكينة منصة حركة ذكية ونظام تحديد مواقع بصري CCD، يدعمان البرمجة بدون اتصال وتصحيحاً في الوقت الحقيقي، مع دقة تكرارية في التمركز تصل إلى ±0.02 مم. ولذا، تناسب هذه المواصفات متطلبات اللحام الدقيق في تطبيقات مثل مكونات السيارات، وصواني البطاريات، والأجهزة الإلكترونية بأنواعها 3C. كما يتميز التصميم الهيكلي للمعدات بالمرونة والتكامل السلس ضمن خطوط الإنتاج الذكية، حيث لا تتجاوز المساحة الكلية للماكينة 5 أمتار مربعة. كما تجدر الإشارة إلى أن هذه الماكينة تمتلك قدرة إنتاج يومية تزيد عن 3000 قطعة، ومعدل إنتاجية حتى 99.5 %، مما يجعلها الخيار الأمثل لتعزيز الجودة والكفاءة في عمليات التصنيع المتقدمة.
لتلحيم الفولاذ المقاوم للصدأ، سبائك الألمنيوم، النحاس، النحاس الأصفر، الصفائح المجلفنة، الأجزاء المطلية بالنيكل، والمعادن غير المتجانسة مثل مركبات النحاس والألمنيوم، والهياكل الهجينة من الفولاذ والألمنيوم، وغيرها.

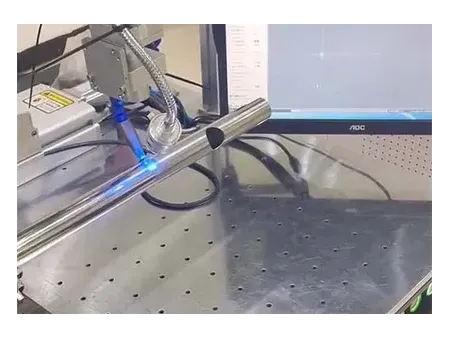

- لحام ليزر لأنابيب فولاذ مقاوم للصدأ دائرية الشكل

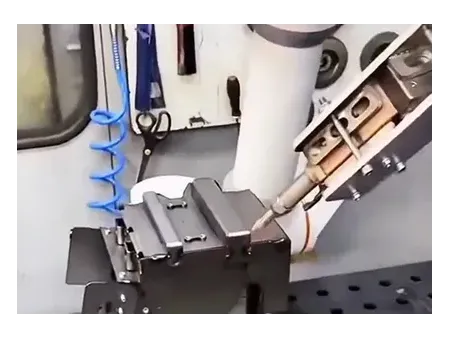

- لحام بالليزر لقطع وأجزاء معدنية بأشكال معقدة
- لحام بالليزر لصفائح معدنية
- المواصفات الفنية
- المكوّنات والتجهيزات
- الأسئلة الشائعة
- لماذا تختارنا؟
- / استفسار
- نوع الليزر ليزر الألياف (فايبر ليزر)
- طول موجة الليزر 1064 نانومتر
- طاقة (قدرة) الليزر 1500 واط، 2000 واط، 3000 واط
- سماكة اللحام من 0.1 إلى 6 مم (فولاذ مقاوم للصدأ / سبائك الألمنيوم)
- ضبط حجم نقطة الليزر من 0.1 إلى 5 مم
- نظام التوجيه والتموضع CCD وضوء أحمر
- سرعة اللحام من 0 إلى 20 متر/دقيقة (قابلة للتعديل)
- طول الألياف 10 أمتار
- مدى حركة المحاور X/Y/Z 500 مم / 300 مم / 300 مم
- قياس طاولة العمل 1300 × 1000 مم
- مصدر الطاقة220 فولت / 50 هرتز ±10%، إجمالي القدرة حتى 3 كيلوواط
- نظام التبريدتبريد مائي
- أبعاد الماكينة 1000 × 950 × 1720 مم (وحدة التبريد 450 × 590 × 780 مم)
- الأبعاد عند التغليف 1750 × 1050 × 1800 مم
- وزن الماكينة 360 كجم
- وزن الماكينة مع التغليف 400 كجم
- قدرة (طاقة) الليزر 1000 واتسماكة اللحام حتى 2 مم (يعتمد على نوع المواد الملحومة)
- قدرة (طاقة) الليزر 1500 واتسماكة اللحام حتى 3 مم (يعتمد على نوع المواد الملحومة)
- قدرة (طاقة) الليزر 2000 واتسماكة اللحام حتى 5 مم (يعتمد على نوع المواد الملحومة)
مصدر الفايبر ليزر
نوفّر لمعداتنا مصادر ليزر من علامات تجارية مرموقة محلياً وعالمياً مثل Raycus وJPT وMAX وSUPER وIPG، حيث تتميز هذه المصادر بكفاءة عالية في تحويل الطاقة، وانخفاض استهلاك الكهرباء، وجودة شعاع ممتازة، مما يضمن أداءً مستقراً ودقة فائقة في مختلف تطبيقات اللحام والوسم الصناعي.
منصة حركة دقيقة ثلاثية المحاور
تعتمد على محركات سيرفو من Yaskawa أو Hiwin ونظام نقل بالحركة اللولبية، وتوفر دقة تموضع متكررة تصل إلى ±0.01 مم، مع سرعة حركة خالية (بدون حمل) تبلغ 500 مم/ثانية. كما تدعم المنصة تنفيذ لحامات بمسارات معقدة مثل اللحام الحلزوني والانحناءات، ما يجعلها مثالية للتطبيقات التي تتطلب دقة عالية وهندسة لحام متقدمة.
نظام التمركز البصري باستخدام كاميرا CCD
يتميز بكاميرا عالية الدقة (ميغابيكسل) مدمجة مع خوارزميات معالجة الصور، ما يتيح التمركز الديناميكي أثناء الحركة بسرعة تصل إلى 2 متر/ثانية، مع هامش خطأ لا يتجاوز 0.01 مم، حيث يُعالج هذا النظام مشكلات الكفاءة المرتبطة بأساليب التمركز الثابتة التقليدية، ويوفر دقة وسرعة مثالية في بيئات الإنتاج المتقدمة.
رأس لحام QBH
يتميّز رأس اللحام بتصميم مرن مزوّد بفوهات غاز قابلة للتبديل (مثل فوهات بزاوية 30°، 60°، 90°)، مما يتيح التعامل بسهولة مع المواضع المعقدة مثل التجاويف العميقة والزوايا الضيقة. كما يوفّر هذا التصميم قدرة لحام دقيقة وفعّالة من مختلف الزوايا، ما يجعله مثالياً للتطبيقات الهندسية المعقدة والمتطلبة.
برنامج التحكم
يتميّز البرنامج بواجهة ذكية تشمل إعدادات لحام مبرمجة مسبقاً، مع دعم للبرمجة غير المتصلة والمراقبة الفورية أثناء التشغيل. كما يتيح استيراد ملفات AutoCAD/DXF وتوليد مسارات اللحام بنقرة واحدة، مما يبسط التشغيل ويقلل من وقت الإعداد. وبفضل هذا النظام، يمكن للمشغلين الجدد إتقان الأساسيات والبدء في العمل خلال ساعة واحدة فقط، ما يعزّز الكفاءة ويقلّل الاعتماد على الخبرات المتقدمة.
نظارات الحماية
تم تصميمها خصيصاً لتوفير الحماية من أطوال موجات الليزر الخاصة بليزر الألياف، مثل 1064 نانومتر و1070 إلى1100 نانومتر، وتتميّز بكثافة بصرية (OD) تتراوح بين OD4 إلى OD7 ، مما يخفّض طاقة الليزر إلى مستويات آمنة تماماً. كما تجمع هذه النظارات بين وضوح الرؤية والحماية الفعّالة، وتساعد في تقليل إجهاد العين والإرهاق أثناء التشغيل الطويل، مما يجعلها خياراً مثالياً لبيئات العمل الصناعية عالية الدقة.
صندوق الأدوات
يأتي مع الماكينة طقم أدوات مجاني يتضمن مفاتيح سداسية، وفوهات نحاسية، وعدسات واقية، وغيرها من الملحقات الأساسية. كما يتم تغليف كل قطعة بشكل منفصل لتفادي التآكل أو التلف أثناء النقل، حيث يُسهم تنظيم الأدوات بشكل واضح في تسهيل الوصول إليها، وتحسين كفاءة التشغيل والصيانة في بيئة العمل.
الفوهات النحاسية
مصنوعة من نحاس أحمر عالي النقاء أو سبائك التنجستن والنحاس، وتتميّز بموصلية كهربائية تصل إلى 98 % IACS ونقطة انصهار تبلغ 1083 درجة مئوية. كما تتمتع هذه الفوهات بقدرة عالية على مقاومة الأكسدة الناتجة عن درجات الحرارة المرتفعة أثناء اللحام المستمر، مما يطيل عمرها التشغيلي بأكثر من 30 بالمائة مقارنة بالفوهات المصنوعة من السبائك التقليدية، وتضمن أداءً مستقراً ودقيقاً في البيئات الصناعية القاسية.
عدسات الحماية
مصنوعة من كوارتز JGS1 أو سلينيد الزنك ZnSe، وتتميّز بنسبة انتقال ضوئي حتى 99.8 بالمائة مع قدرة تحمل لطاقة الليزر تفوق 15 جول/سم². كما تناسب هذه العدسات الأجهزة عالية القدرة التي تتجاوز 2000 واط، حيث تقلل من فقدان الطاقة وتحسّن كفاءة الأداء. وتحتوي العدسات على طلاء مضاد للانعكاس من الجهتين يقلّل من الانعكاسية إلى أقل من 0.2 بالمائة، مما يمنع تلوث الضوء الثانوي ويحافظ على استقرار وجودة شعاع الليزر أثناء التشغيل.
وحدة تبريد بالماء
- عدسات الحماية
- الفوهات النحاسية
- سلك اللحام
