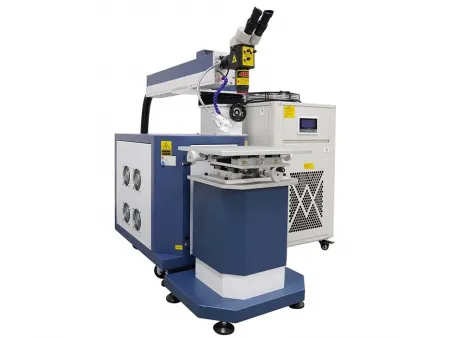

ماكينة اللحام بالليزر لإصلاح قوالب التشكيل
(مصممة خصيصاً لإعادة بناء الحواف الدقيقة وإصلاح العيوب في قوالب الحقن والمعادن الصناعية، باستخدام لحام دقيق غير تلامسي يحافظ على أبعاد القالب وجودته الأصلية)
Mould Repair Laser Welding Machine
- طول موجة الليزر 1064 نانومتر
- مدة النبضة من 0.1 إلى 10 مللي ثانية
- نظام التبريد تبريد بالماء
- وزن الماكينة 260 كجم
تتميز ماكينة لحام إصلاح القوالب بالليزر ببقعة تركيز صغيرة جداً تتراوح بين 0.2 إلى 3.0 مم، ما يتيح إصلاحات دقيقة بمستوى ميكرون بلمسة خفيفة على سطح القالب. ومع منطقة تأثر حراري أقل من 0.1 مم، تستعيد الماكينة الشكل الأصلي للقوالب بدقة فائقة، سواءً كانت ثقوباً صغيرة في قوالب البلاستيك أو شقوقاً معقدة في قوالب الصب، مما يمنح القوالب التالفة فرصة جديدة. كما تعمل بطاقة نبضة واحدة قوية تصل إلى 100 جول، وتلبي متطلبات اللحام لمواد متنوعة. فضلاً عن ذلك، فإن نظام التبريد بالماء والتصميم المتين وعمر لمبة الزينون الذي يتجاوز 8 ملايين نبضة، يضمنان استقرار الجهاز أثناء التشغيل المستمر.
سبائك الألمنيوم، سبائك المغنيسيوم، سبائك التيتانيوم، النحاس، سبائك النحاس، الذهب، الفضة، الفولاذ المقاوم للصدأ، فولاذ القوالب، الفولاذ عالي القوة.
- المواصفات الفنية
- المكوّنات والتجهيزات
- الأسئلة الشائعة
- لماذا تختارنا؟
- / استفسار
- الموديلسلسلة HSW
- نوع الليزرليزر YAG
- قوة (طاقة) الليزر200 واط، 400 واط
- طول موجة الليزر1064 نانومتر
- مدة النبضة0.1 إلى 10 مللي ثانية
- التردد1 إلى 20 هرتز
- قابلية ضبط حجم بقعة الليزر 0.3 إلى 2 مم
- التصويب والتحديدميكروسكوب
- قوة المبرّد 200واط إلى 1.5 حصان، 400 واط إلى 3 حصان
- نظام التشغيل شاشة لمس LED
- الطاقة المقدرة 200 واط – 8 كيلو واط، 400 واط – 12 كيلو واط
- مصدر الطاقة 220 فولت ±5 فولت / 50 هرتز / 60 أمبير، 380 فولت ±5 فولت / 50 هرتز / 40 أمبير
- طريقة التبريد تبريد مائي
- أبعاد الماكينة550×750×1150 مم (الماكينة الرئيسي)، 550×400×660 مم (منضدة العمل)، 500×600×980 مم (المبرّد)
- وزن الماكينة 260 كجم
- أبعاد الماكينة عند التغليف 1350×1120×1290 مم
- وزن عند التغليف 280 كجم
- قوة (طاقة) الليزر 200 واتللحام بسماكة تصل حتى 1 مم
- قوة (طاقة) الليزر 400 واتللحام بسماكة تصل حتى 1 مم
كابينة التحكم الرئيسية

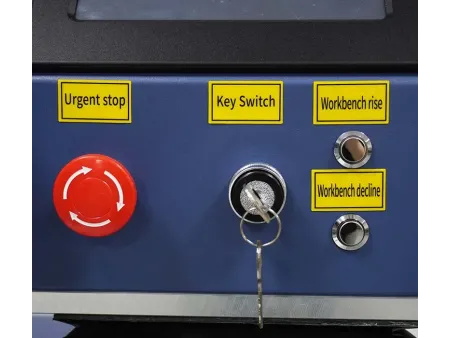

تتميّز بتصميم مريح، وتشغل الماكينة مساحة لا تتجاوز 2 متر مربع. كما أنها مزودة بمنظار تكبير بقوة حتى أكبر من 20 ضعف، وذراع إضاءة متحرك يمكن رفعه وخفضه لضمان إضاءة مثالية أثناء اللحام، مما يعزز كفاءة العمل. كما تحتوي على زر إيقاف للطوارئ يوقف إخراج الليزر خلال أقل من 0.1 ثانية، لضمان سلامة التشغيل.
ليزر YAG ومصباح زينون
يعتمد على ليزر بطول موجة 1064 نانومتر وطاقة نبضة واحدة تصل إلى 70 إلى 120 جول، مما يوفر طاقة فوتونية مركزة وقدرة اختراق عميقة قوية، مناسبة لتطبيقات اللحام المستمر في إصلاح القوالب. كما يتم التحكم بدقة في جهد تشغيل مصباح الزينون، مع تقلب في طاقة التفريغ أقل من 3 بالمائة، مما يضمن ثبات جودة اللحام وكفاءة تحويل كهربائية-ضوئية حتى أكبر من 30 بالمائة.
شاشة تعمل باللمس
مزودة بشاشة لمس LED عالية الدقة تدعم التبديل بين اللغتين الصينية والإنجليزية، مع عرض فوري لمعلمات اللحام لسهولة الاستخدام. كما يحتوي النظام على منظار داخلي مع علامة تصويب بتكبير يصل حتى إلى أكبر من 20 ضعف، كما يتيح تحديد مواقع اللحام بدقة تصل إلى 0.1 مم، مما يقلل من احتمالية الأخطاء أثناء التشغيل.
طاولة عمل حاملة للأحمال ثلاثية الأبعاد
تحتوي قاعدة الطاولة على نظام رفع كهربائي، مع حركة تعتمد على مسامير كروية دقيقة وأدلة خطية عالية الدقة، مما يجعلها خفيفة الوزن، مرنة، وقابلة للتموضع بدقة متناهية، وتحمل أوزاناً تصل حتى 100 كجم.
مبرد بالمياه
يستخدم مبرد مياه صناعي عالي الجودة يدعم نطاق تحكم حراري واسع من 5 إلى 35 درجة مع انحراف حرارة حتى 0.5 درجات، مما يضمن استقرار كفاءة التحويل الكهربائي-الضوئي لليزر YAG عند 40 بالمائة، ومعدل أعطال لا يتجاوز 0.5 بالمائة سنوياً.
- ليزر YAG
- مزود طاقة الليزر
- ذراع إضاءة متحركة قابلة للتعديل
- نظام الحماية من تدفق ودرجة حرارة المياه
- نظام شاشة عرض LCD
- وحدة المنظار
- إضاءة LED
- طاولة عمل حاملة للأحمال ثلاثية الأبعاد
- وحدة جهاز التبريد بالماء
- كابينة الماكينة الرئيسية
- مفتاح دواسة قدم فردي
- مفتاح دواسة قدم مزدوج
- قائمة ملحقات الشحن
- كتالوج المنتج
