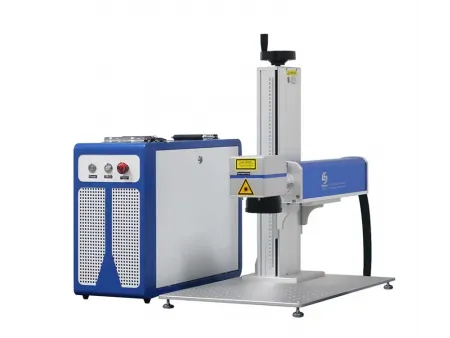

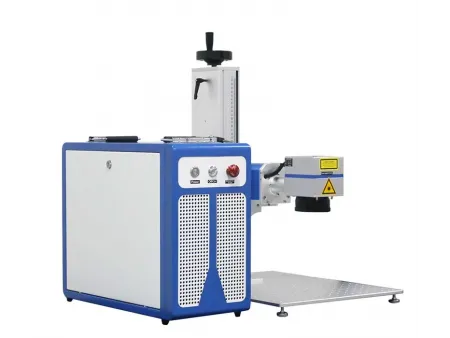

ماكينة وسم فايبر ليزر بتصميم معياري منفصل

طلب عرض سعر

الموقع الإلكتروني: http://lasermachine-ae.com/1-1-2-split-fiber-laser-marking-machine.html

(تصميم منفصل لوحدة التحكم الليزرية ومحطة العمل لتعزيز مرونة التشغيل وكفاءة تبديد الحرارة)

Split Fiber Laser Marking Machine

طول موجة الليزر 1064 نانومتر
نطاق منطقة الوسم (الماركنج) 50 × 50 مم إلى 300 × 300 مم
جودة شعاع الليزر M²<1.5
السرعة القصوى للخط 7000 مم/ ثانية

تتميز ماكينة الوسم بالليزر فايبر ذات التصميم المنفصل بتصميم معياري يشكل جوهر ميزتها الفريدة، حيث يتيح الفصل بين وحدة التحكم بالليزر ومحطة العمل مرونة عالية في الاستخدام وكفاءة متقدمة في تبديد الحرارة، مما يجعلها مثالية للمصانع التي تتطلب تعديلات متكررة في تكوين خطوط الإنتاج. كما يمكن للمستخدمين توسيع أو نقل مكونات الجهاز بحرية وفقًا لاحتياجات الإنتاج، دون التقيد بمحطات عمل ثابتة، مما يقلل من الاعتماد على مساحة ورشة كبيرة. وسواء كان الأمر يتعلق بنقش مكونات معدنية، أو الوسم الدقيق للأجزاء الإلكترونية، أو تعريف الأجهزة الطبية عالية الدقة، تقدم هذه الماكينة أداءً مستقراً وفعالاً يلبي متطلبات الصناعات القاسية التي تتطلب تنوعاً في السيناريوهات والمواد المستخدمة.

التطبيقات

المعادن القابلة للتطبيق عليها (للوسم عليها): الحديد، الفولاذ، الفولاذ الكربوني، الفولاذ المقاوم للصدأ (ستانلس ستيل)، الألمنيوم النقي، سبائك الألمنيوم، سبائك الزنك، سبائك التيتانيوم، النحاس الأصفر، البرونز، الذهب، الفضة، والبلاتين.

المواد البلاستيكية: ABS, PVC, PE, HDPE

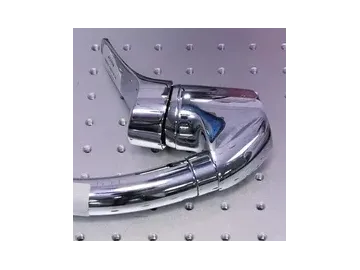

وسم بالليزر على حنفي (صنبور) من الفولاذ المقاوم للصدأ

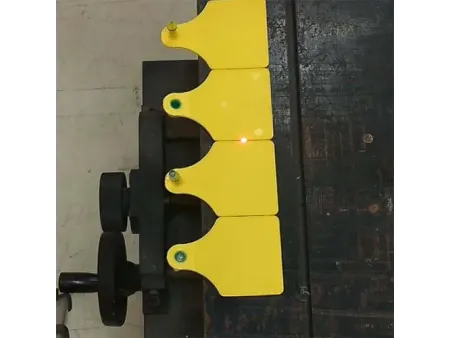

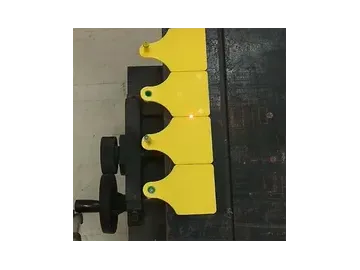

وسم بالليزر على بطاقات أذن الحيوانات
وسم بالليزر على القلائد المعدنية
وسم بالليزر لحافظات (أغلفة) بطاقات الأعمال
النقش بالليزر على المنتجات الفنية والحرفية
وسم بالليزر لمواد النحاس
نقش الليزر على اللوحات المعدنية
الوسم بالليزر على أكسيد الألمنيوم

المواصفات الفنية
المكوّنات والتجهيزات
الأسئلة الشائعة
لماذا تختارنا؟
/ استفسار

المواصفات الفنية

طاقة (قدرة) الليزر20 واط، 30 واط، 50 واط، 60 واط، 100 واط، 120 واط، 200 واط
نوع الليزرليزر فايبر (ألياف ليزر/ فايبر ليزر)
طول موجة الليزر‎1064 نانومتر
نطاق منطقة الوسممن ‎50×50 مم حتى ‎300×300 مم
جودة شعاع الليزرM²<1.5
أقصى سرعة للخطحتى 7000 مم/ثانية
أصغر حجم للحرف0.05 مم
أقل عرض للخط0.01 مم
طريقة التبريدتبريد بالهواء
مزود الطاقة110V~240V, 50~60Hz
درجة حرارة التشغيل‎5 إلى‎40 درجة مئوية (ملاحظة: التشغيل خارج هذا النطاق قد يؤثر على الأداء والعمر الافتراضي)
أبعاد الماكينة (الطول × العرض × الارتفاع)‎320 × 550 × 700 مم، 210 × 450 × 400 مم
الأبعاد عند التغليف800 × 450 × 770 مم
وزن الماكينة47 كجم
الوزن الإجمالي مع التغليف57 كجم

مميزات تجعلها خيارك الأمثل

قدرة الليزر 20 واتمساحة العمل: حتى ‎110 × 110 مم — مثالية لأعمال الوسم السطحي الدقيقة على مختلف المواد.
قدرة الليزر 30 واتمساحة العمل: حتى ‎200 × 200 مم — مثالية لأعمال الوسم السطحي الدقيقة على مختلف المواد.
قدرة الليزر 50 وات مساحة العمل: حتى ‎110 × 110 مم — مناسبة للوسم على المعادن اللينة بدقة عالية مثل الذهب، الفضة، والألمنيوم، مع ضمان حواف نظيفة وتشطيب مثالي.
قدرة الليزر 60 واتمساحة العمل: حتى 300 × 300 مم – مناسبة للوسم على أسطح مختلف المواد
قدرة الليزر 100 وات مساحة العمل: حتى ‎150×150 مم — مثالية لأعمال النقش الدقيق على المعادن، مثل الشعارات والرموز والنقوش الزخرفية، مع دقة متناهية وتفاصيل عالية الوضوح
قدرة الليزر 120 وات مساحة العمل: حتى ‎200 × 200 مم — مناسبة لأعمال النقش المجهري على المعادن، وتتيح تنفيذ تفاصيل دقيقة جداً على الأسطح الصغيرة دون التأثير على جودة المادة.
قدرة الليزر 200 واتمساحة العمل: حتى ‎200 × 200 مم — مثالية لنقش المعادن بعمق يصل إلى 0.5 مم، مع الحفاظ على وضوح الخطوط وثبات العمق

المكوّنات والتجهيزات

تكوين معياري قياسي
تكوين بمواصفات اختيارية
قائمة الملحقات

مصدر الليزر
نوفّر لمعداتنا مجموعة متنوعة من مصادر الليزر الرائدة مثل Raycus، JPT، MAX، SUPER، وIPG، والتي تتميّز بكفاءة تحويل ضخ عالية، واستهلاك منخفض للطاقة، وجودة شعاع ممتازة، مما يضمن أداءً مستقراً ونتائج وسم أو نقش فائقة الدقة في مختلف التطبيقات الصناعية.

ماسح جالفو (Galvo Scanner)
يتميز بسرعة مسح عالية تصل إلى 7000 مم/ثانية، ويُستخدم بشكل رئيسي في عمليات الوسم والنقش بالليزر. كما أنه مزوّد بجهاز تركيز مزدوج بالضوء الأحمر، مما يعزز بشكل كبير من كفاءة التركيز والدقة، ويضمن نتائج عالية الجودة وسرعة تنفيذ فائقة.

عدسة نوع F-theta
مزودة بعدسة F-Theta مخصصة لطول موجة 1064 نانومتر، حيث تُستخدم بشكل رئيسي في ماكينات الوسم بالألياف الليزرية. كما تتميز هذه العدسة بطول موجة أطول يتيح طاقة اختراق قوية، مما يجعلها مناسبة لوسم مختلف المواد المعدنية وغير المعدنية بكفاءة عالية. إلى جانب ذلك، تدعم العمل طويل الأمد دون الحاجة لاستبدال أو إضافة مستهلكات. وحتى الآن، لم نتلق أي تقارير من المستخدمين حول تلف عدسة F-Theta، مما يؤكد متانتها وجودتها العالية.

لوحة التحكم
مزودة بلوحة تحكم أصلية من نوع JCZ EZCAD، تضمن استقرار وكفاءة نظام الوسم بالكامل. كما تدعم واجهة البرنامج عدة لغات منها الصينية، الإنجليزية، الإيطالية، الروسية، الكورية، اليابانية، الإسبانية، والبرتغالية، مما يسهل الاستخدام عالمياً. فضلاً عن ذلك، تتضمن وظائفها المتقدمة وسم النصوص، رموز QR، الرسوميات المتجهية، التخطي التلقائي للأرقام التسلسلية، والعديد من المزايا الأخرى التي تعزز من الإنتاجية ودقة العمل.

حاسوب ذكي
مزود بحاسوب دقيق وذكي نوع لينوفو Lenovo يعمل بنظام ويندوز 10، وشاشة LCD قياس 14 بوصة، لضمان تشغيل سلس ومستقر لكامل معدات الليزر، مما يعزز من كفاءة الأداء وسهولة التحكم.

العمود
يتيح الرفع والخفض الكهربائي، مما يمكّن من وسم قطع العمل بمستويات ارتفاع مختلفة دون الحاجة لتعديلات يدوية، مما يعزز بشكل كبير من كفاءة العمل وسرعة الإنتاج.

ملصقات تحذير وتعليمات السلامة من الليزر
تؤدي دوراً حيوياً في بيئات استخدام الليزر، حيث تعمل على تنبيه الأشخاص إلى المخاطر المحتملة المرتبطة بالليزر، مما يضمن حماية العاملين وسلامتهم أثناء عمليات التشغيل.

جهاز شفط الأبخرة (الدخان الناتج عن عملية الوسم)
جهاز تثبيت القطعة (ملزمة النقش بالليزر)
عدسة نوع F-theta
محور دوار للحلقات
أسطوانة (بكرة) دوارة
محور دوار

فايبر ليزر (ليزر الألياف)

كابينة تحكم متنقلة (قابلة للحمل)

لوحة العمل

ماسح جالفو

عدسةF-Theta

لوحة التحكم

مزود طاقة الليزر

حاسوب ذكي

كابل الطاقة

نظارات واقية للسلامة

مفتاح دواسة قدم

قطعة اختبار من الألمنيوم

طقم مفاتيح سداسية

شهادة ضمان الجهاز

قائمة ملحقات الشحن

كتالوج المنتج

عند زيادة عمق الوسم باستخدام آلة النقش بالليزر، هل سينخفض معدل السرعة بشكل ملحوظ؟

نظرياً، كل زيادة بمقدار 0.1 ملم في عمق الوسم تؤدي إلى انخفاض في الكفاءة بنسبة تقارب 15 %. ومع ذلك، يختلف التأثير الفعلي تبعاً لنوع المادة المعالجة، لذا يُفضل تعديل المعلمات وفقاً لمتطلبات التطبيق لضمان التوازن بين العمق والسرعة.

هل تدعم معدات الليزر التشغيل المستمر لفترات طويلة؟ وما المدة اليومية الممكن تشغيل الماكينة فيها؟

نعم، تم تصميم معدات الليزر لدعم التشغيل المتواصل على مدار 24 ساعة دون انقطاع. وقد أثبتت كفاءتها واستقرارها العالي من خلال اختبارات تشغيل ميدانية طويلة الأمد، مما يجعلها مثالية لخطوط الإنتاج المكثفة ومتطلبات العمل الصناعي المستمر.

ما هي صيغ الملفات التي تدعمها ماكينات الوسم بالفايبر ليزر لاستيراد التصاميم؟

تدعم أجهزتنا مجموعة واسعة من الصيغ الشائعة، بما في ذلك PLT، DXF، AI وغيرها، ما يتيح استيراد التصاميم بسهولة ومرونة تامة لتلبية مختلف احتياجات الوسم.

ما نوع التدريب الذي توفره شركتكم بعد استلام ماكينة الوسم بالليزر؟ وما مدة التدريب؟

تشغيل الجهاز من حيث العتاد بسيط جداً، ويقتصر على عدد قليل من الأزرار. ولذا، فإن التدريب الرئيسي يتعلق باستخدام البرنامج، حيث نوفر كتيبات إرشادية مكتوبة وفيديوهات تعليمية حول تشغيل البرنامج. وعند الحاجة، نقدم دعمًا تدريبياً عن بُعد لمدة ساعتين لتوجيه المستخدمين خطوة بخطوة.

كم من الوقت يستغرق تركيب وضبط إعدادات أنظمة الوسم بالليزر؟ وهل العملية معقدة؟

يتم فحص وضبط الجهاز بالكامل قبل خروجه من المصنع، مما يجعل عملية التركيب في غاية البساطة. وعند استلام الجهاز، يكون جاهزاً للتشغيل الفوري ولا يتطلب أي عمليات معايرة إضافية.
