حفار هيدروليكي ضخم للمناجم والأنفاق، HT83-D (لحفر الأنفاق)

طلب عرض سعر

الموقع الإلكتروني: http://htdrilling-machine.com/1-2-4-hydraulic-drilling-jumbos.html

Hydraulic Drilling Jumbos, HT83-D

صممت الشركة الحفارات الهيدروليكية HT83-D لتناسب مختلف المناجم والأنفاق والجرف صغيرة الحجم، مع نطاق تغطية حفر يتراوح من 2000 × 2000 إلى 2800 × 2800 مم (العرض × الارتفاع).

وإلى جانب ذلك، تم تزويد الحفارات بنظام حفر الصخور الهيدروليكي بالكامل وخاصية مقاومة التشويش، مما يسمح بسرعة حفر سريعة مع استهلاك منخفض. كما تجدر الإشارة إلى أنها تتميز بهيكل مدمج وقدرة كبيرة على الحركة. وبالإضافة إلى ذلك، لأنه في العادة يتم إنتاج كميات كبيرة من الغبار أثناء الحفر، فقد تبنت شركتنا Huatai مقياس تحكم فعال في الغبار، حيث يتم استخدام الماء في تنظيف الفتحات أثناء حفر الصخور، مما يقلل من انبعاثات الغبار، هذا يوفر بيئة عمل مريحة وآمنة.

التركيب

وحدة الحفر (وحدة ثقب الصخور/ ثقابة الصخور) RC1200/14U
ذراع الرافعة مصمم خصيصًا للمقطع العرضي الصغير الحجم
نظام تحكم لمكافحة التشويش

الهيكل مع محرك ديزل 4 أسطوانات نوع Yuchai
نظام التغذية
نظام التحكم

الخواص الفنية

الأبعاد الكلية (الطول×العرض×الارتفاع)	9000×1380×1770 (2280) مم
وحدة الحفر (ثقابة الصخور)	RC1200, 14U
الطاقة الكهربائية لثقابة الصخور	14 kW / 14 kW
الطول الكلي (تغذية)	4087 / 4820 mm
طول قضيب/ ذراع الحفر	3090 / 3090 mm
نوع الذراع/ القضيب	R28-B28-R32 / R32-B35-R38
عمق الحفرة	2770 / 2770 mm
أقل قطر للحفرة	⌀ 43 mm / 45 mm
قوة التغذية	13 / 13 kN
إطالة الذراع	1250 mm
ذراع الرافعة (زاوية الرفع / الإمالة)	60°
زاوية تأرجح ذراع الرافعة	±35°
طاقة المحرك الرئيسي	55 kW
الفولتية	380V (قابلة للتخصيص)

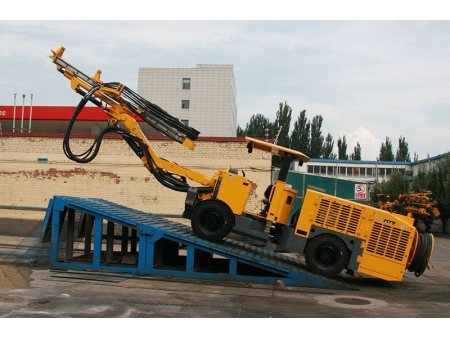

القدرة على التسلق/ قدرة الصعود	14°
الوزن الكلي	10.3 T
طول الكابل	70 m

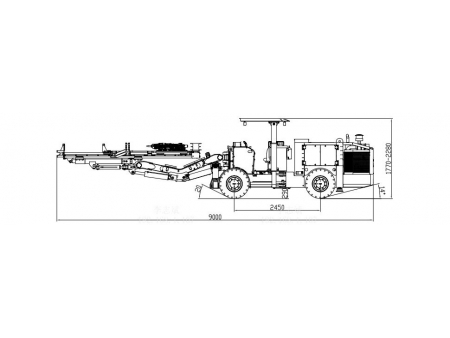

الأبعاد الخارجية للحفار – منظر جانبي

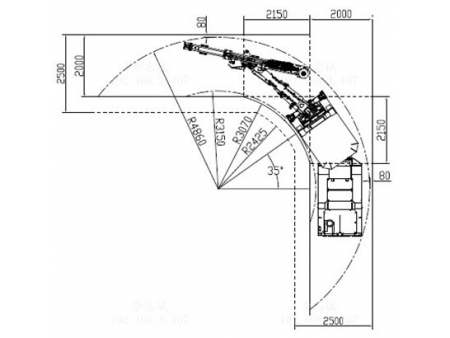

نصف قطر الانعطاف/ الدوران

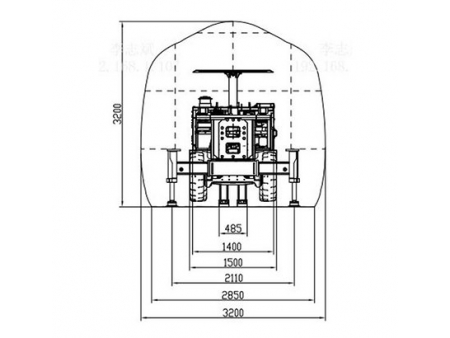

المقطع العرضي
