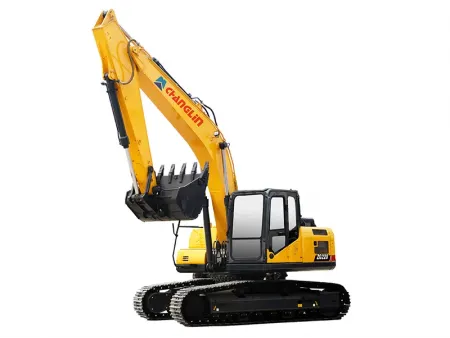

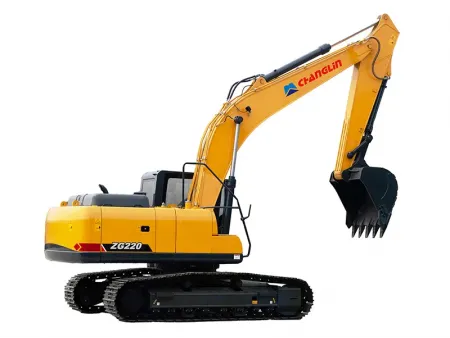

ZG220 حفار مجنزر (حفار زاحف، حفار جنزير، بوكلين جنزير)
ZG220 Crawler Excavator
- الوزن التشغيلي 22000 كجم
- السعة المعيارية لـ بكت الحفار (بكت الحفر والتحميل) 1.1 م3
- الطول الكلي 9520 مم
- القدرة المقدرة 112 كيلووات (150 حصان) عند 1950 دورة في الدقيقة
-
-
-
-
-
-
تم تزويد الحفار بمحرك نوع كيمنز (Cummins) صديق للبيئة بقدرة تصل إلى 112 كيلوواط، مع توافق كامل مع معايير الانبعاثات Euro II ، ويُسهم التصميم المعياري الذكي في تقليل عدد المكونات، مما يحدّ من معدلات الأعطال ويُبسط أعمال الصيانة بشكل كبير.
تم تصميم الذراع والذراع الممتدة باستخدام فولاذ عالي المتانة، مع هيكل مقطعي كبير من نوع الصندوق مزوّد بألواح داخلية مقاومة للالتواء، لضمان أقصى درجات القوة والثبات. وهذا التصميم يعزز الأداء في البيئات القاسية مثل المحاجر ومواقع التعدين.
تم استخدام جلب ذاتية التزييت عالية الكثافة تعتمد على النحاس في الوصلات الرئيسية، بهدف تقليل الاحتكاك والتآكل، مما يضمن متانة طويلة وأداءً موثوقًا حتى في ظروف التشغيل المستمرة.
يُسهم تصميم القلب الجديد لصمام التوزيع المتعدد في تعزيز دقة التحكم بالحركة الهيدروليكية بشكل ملحوظ. كما تم تزويد النظام الهيدروليكي بصمامات تقييد تدفق من نوع الفحص لضمان حركة أكثر سلاسة واستجابة أفضل، مع ضبط ضغط صمام الأمان الرئيسي عند 35 ميجاباسكال لتحقيق أداء موثوق في بيئات العمل الشاقة.
يأتي الحفار مزوّد ببكرات سفلية وعلوية عالية الاعتمادية، بالإضافة إلى واقيات مسار الجنزير لتعزيز المتانة والحماية. وقد تم تصميم الجنزير للخدمة الشاقة ليتحمل الصدمات القوية وظروف التشغيل القاسية، مما يضمن أداءً ثابتًا في التضاريس الوعرة وتحت الأحمال العالية.
تم تعزيز العارضة الجانبية لمنصة الدوران عبر زيادة المقطع العرضي، مما يرفع من مستوى الصلابة والقوة الهيكلية. ويسهم التوزيع المتوازن للوزن في تعزيز ثبات الحفارة، خاصة أثناء المهام الثقيلة والعمليات عالية التحميل.
الأبعاد والقياسات
- الوزن التشغيلي 22000كجم
- السعة المعيارية لـ بكت الحفار (بكت الحفر والتحميل) 1.1م3
- الطول الكلي 9520مم
- العرض الكلي (بسلسلة مجنزرة قياسية) 2800مم
- الارتفاع الكلي 3030مم
- عرض منصة الارتكاز الدوارة 2700مم
- ارتفاع الكابينة 2958مم
- الخلوص الأرضي للثقل الموازن 1025مم
- ارتفاع غطاء المحرك 2338مم
- الحد الأدنى للخلوص الأرضي 470مم
- طول القسم الخلفي (الذيل) من هيكل الحفار 2800مم
- نصف قطر دوران منصة الدوران 2800مم
- قاعدة العجلات للجنزير الزاحف 3370مم
- طول الهيكل السفلي 4160مم
- عرض الهيكل السفلي 2800مم
- قياس قاعدة الجنزير 2200مم
- عرض قاعدة الجنزير القياسي 600مم
الكفاءة والأداء
- الحد الأقصى لقوة الجر 204 كيلو نيوتن
- سرعة الحركة أو السير (عالية/منخفضة) 5.8/3.3كم/ ساعة
- سرعة الدوران 13.9 دورة/ دقيقة
- كفاءة الصعود على المنحدرات 35 (70 بالمائة)
- قوة الضغط على الأرض (ضغط الأرض) 0.47 كجم قوة/ سم²
نطاق العمل
- أقصى نصف قطر للحفر 9953مم
- أقصى نصف قطر للحفر عند مستوى الأرض 9794مم
- أقصى عمق للحفر 6690مم
- أقصى عمق للحفر عند مستوى الأرض 6505مم
- أقصى عمق حفر عمودي 6104مم
- أقصى ارتفاع للحفر 9642مم
- أقصى ارتفاع للتفريغ 6813مم
- أدنى نصف قطر دوران أمامي 3560مم
- قدرة الحفر بالجراف (الغراف/ البكت) 137 كيلو نيوتن
- قدرة الحفر بالذراع 102 كيلو نيوتن
مواصفات المحرك
- الماركة كيمنز (Cummins)
- نوع المحرك محرك 6 أسطوانات (6 سرندل) على خط مستقيم، رباعي الأشواط مزود بشاحن توربيني
- معايير الانبعاثات المرحلة الثانية Tier Ⅱ
- الإزاحة أو السعة اللترية للمحرك (الإزاحة الحجمية للمحرك) 5.883 لتر
- القدرة المقدرة 112 كيلووات (150 حصان) عند 1950 دورة في الدقيقة
- أقصى عزم دوران 614 نيوتن متر عند 1500 دورة في الدقيقة
