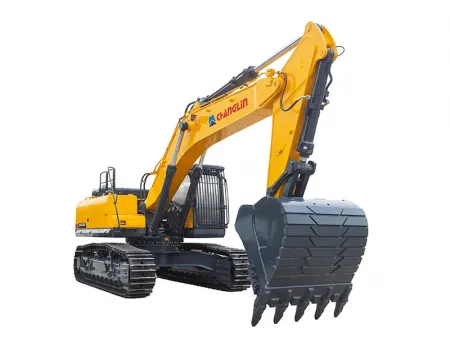

ZG520 حفار مجنزر (حفار زاحف، حفار جنزير، بوكلين جنزير)
ZG520 Crawler Excavator
تم تطوير الحفار المجنزر ZG385بوزن 50 طناً ليناسب أعمال الإنشاءات الكبرى والمهام الثقيلة في البيئات القاسية، حيث يتميّز بنظام تبريد مستقل ويحقق مرونة عالية من خلال دعم الضبط التلقائي واليدوي لتدفق وضغط القواطع الهيدروليكية، مما يعزز الكفاءة في التطبيقات المتنوعة. كما يشمل التجهيزات القياسية ذراع عمل للخدمة الشاقة، وجرافة بسعة 3.2 م³، ونظام مجنزرات مزدوج الأضلاع مصمَّم خصيصاً لتحمل ظروف التعدين الصعبة.
- الوزن التشغيلي 50460 كجم
- السعة المعيارية لـ بكت الحفار (بكت الحفر والتحميل) 3.2 م3
- الطول الكلي 11657 مم
مزوّد بمحرك Cummins بنظام حقن إلكتروني بقوة 214 كيلوواط، ومتوافق مع معايير الانبعاثات Tier III، حيث يحقق هذا الحفارة المجنزر عزم دوران عالي، وأداءً موثوقاً في الأعمال الشاقة، مع استهلاك وقود منخفض يصل إلى 28.8 لتر/ساعة.
يتيح نظام المراقبة الذكي تشخيص الأعطال في الوقت الفعلي، وتذكيرات الصيانة، وتنبيهات الأداء لدعم التشغيل الآمن والفعّال في مواقع العمل القاسية.
تساهم الأسطوانات الهيدروليكية كبيرة القطر والوصلات المعزّزة في تعزيز قوة الحفر بشكل ملحوظ. وبفضل وظيفة التعزيز التلقائي، تصل قوة اقتحام البكت إلى 240 كيلو نيوتن، وقوة الذراع إلى 214 كيلو نيوتن تحت الأحمال الثقيلة.

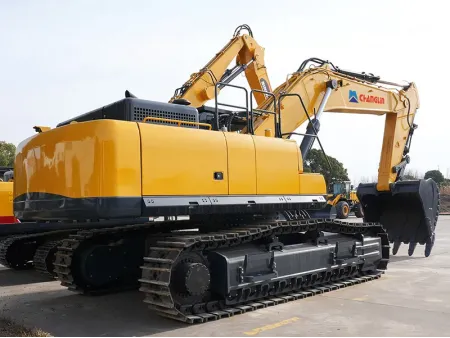

تضمن العوارض الجانبية المعززة بتصميم صندوقي، والهيكل السفلي على شكل X، مستوى عالياً من المتانة والصلابة الهيكلية. كما تتحمّل بكرات الجنزير وبكرات الدعم عالية الاعتمادية الصدمات الناتجة عن ظروف التشغيل القاسية.
يضمن النظام الهيدروليكي الذكي تحكماً دقيقًا ومستقراً في الطاقة، مع قدرة تلقائية على التكيف مع مختلف المهام، مما يحافظ على كفاءة تشغيلية عالية وسلاسة في الأداء.
الأبعاد والقياسات
- الوزن التشغيلي 50460كجم
- السعة المعيارية لـ بكت الحفار (بكت الحفر والتحميل) 3.2م3
- الطول الكلي 11657مم
- العرض الكلي (بسلسلة مجنزرة قياسية) 3340/ 3562 مم (مع السلم الجانبي المثبت لتسهيل الصعود والنزول)
- الارتفاع الكلي 3998مم
- عرض منصة الارتكاز الدوارة 3214مم
- ارتفاع الكابينة 3438مم
- الخلوص الأرضي للثقل الموازن 1276مم
- ارتفاع غطاء المحرك 2918مم
- الحد الأدنى للخلوص الأرضي 555مم
- طول القسم الخلفي (الذيل) من هيكل الحفار 3740مم
- نصف قطر دوران منصة الدوران 3780مم
- قاعدة العجلات للجنزير الزاحف 4470مم
- طول الهيكل السفلي 5595مم
- عرض الهيكل السفلي 3340/ 3562 مم (مع السلم الجانبي المثبت لتسهيل الصعود والنزول)
- قياس قاعدة الجنزير 2740مم
- عرض قاعدة الجنزير القياسي 600مم
الكفاءة والأداء
- الحد الأقصى لقوة الجر 358 كيلو نيوتن
- سرعة الحركة أو السير (عالية/منخفضة) 5.5/3.1 كم/ ساعة
- سرعة الدوران 9.4 دورة/ دقيقة
- كفاءة الصعود على المنحدرات 35 (70 بالمائة)
- قوة الضغط على الأرض (ضغط الأرض) 0.85 كجم قوة/ سم²
نطاق العمل
- أقصى نصف قطر للحفر 10922مم
- أقصى نصف قطر للحفر عند مستوى الأرض 10691مم
- أقصى عمق للحفر 6453مم
- أقصى عمق للحفر عند مستوى الأرض 6280مم
- أقصى عمق حفر عمودي 5663مم
- أقصى ارتفاع للحفر 11020مم
- أقصى ارتفاع للتفريغ 7438مم
- أدنى نصف قطر دوران أمامي 4740مم
- قدرة الحفر بالجراف (الغراف/ البكت) 290 كيلو نيوتن
- قدرة الحفر بالذراع 270 كيلو نيوتن
مواصفات المحرك
- الماركة كيمنز (Cummins)
- نوع المحرك محرك 6 أسطوانات (6 سرندل) على خط مستقيم، رباعي الأشواط مزود بشاحن توربيني
- معايير الانبعاثات المرحلة الثالثة (Tier III)
- الإزاحة أو السعة اللترية للمحرك (الإزاحة الحجمية للمحرك) 10.8 لتر
- القدرة المقدرة 280 كيلووات عند 2000 دورة في الدقيقة
- أقصى عزم دوران 1898 نيوتن متر عند 1400 دورة في الدقيقة
