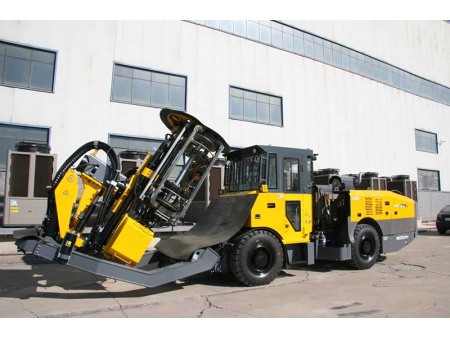

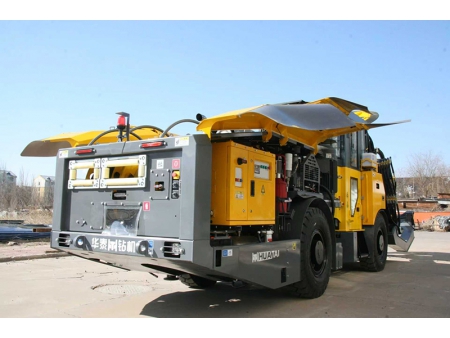

جهاز الحفر الهيدروليكي جامبو، طراز HT71-A
طلب عرض سعر
الموقع الإلكتروني: http://htdrilling-machine.com/1-1-8-hydraulic-drilling-jumbo.html
يُعدّ حفار جامبو هيدروليكي طراز HT71-A حفار مخصص للحفر المتوسط والعميق، ومزوّد بدوران لقضبان الحفر، حيث تم تصميمه لحفر الثقوب العمودية أو المائلة على شكل مروحة، وكذلك الثقوب المتوازية في المناجم تحت الأرض صغيرة ومتوسطة الحجم.
كما تضمن الدعامة الصلبة للذراع، ومؤشر الزوايا عالي الدقة، والكابينة المغلقة المصممة هندسيًا، وجهاز الحفر الهيدروليكي عالي الكفاءة عمليات حفر آمنة ودقيقة وفعالة.
فضلاً عن ذلك، فإن الحفار مزوّد بواجهة مراقبة عن بُعد، مما يسهل نقل البيانات ويساهم في زيادة الإنتاجية الإجمالية للعمليات تحت الأرض.
| جهاز حفار هيدروليكي جامبو | المقطع العرضي المناسب (الأبعاد الملائمة) | 3800×3800 - 6000×6000mm | |
| الأبعاد (الطول × العرض × الارتفاع) | 9950×1980×2868mm | ||
| الخلوص الأرضي | 330mm | ||
| HT71(CYTC76A) | أدنى نصف قطر للدوران | الداخلي 3250 مم/ الخارجي 6300 مم | |
| قدرة تسلق المنحدرات | 14° | ||
| الوزن الكلي | 20000kg | ||
| المطرقة الهيدروليكية (مثقاب هيدروليكي) | الطراز | RC2200 | YYG22U |
| قوة الطرق (قوة الضرب) | 21kW | 22kW | |
| تردد الطرق | 55Hz | 55Hz | |
| الضغط التشغيلي | 200 بار | 220 بار | |
| نظام الدوران | دوران مستقل | دوران مستقل | |
| سرعة الدوران | 0 إلى 285 دورة/ دقيقة | 0 إلى 220 دورة/ دقيقة | |
| أقصى عزم دوران | 720 نيوتن متر | 1050 نيوتن.متر | |
| نظام التغذية | الطراز | قضبان حفر بطول 1220 مم | قضبان حفر بطول 1225 مم |
| مدى حركة التغذية | 3160mm | 3465mm | |
| الوزن | 1300kg | 1400kg | |
| قوة الدفع | 14 كيلو نيوتن | 14 كيلو نيوتن | |
| عمق الحفر الميكانيكي | 35m | 42.6m | |
| ارتفاع النفق | طول التغذية 240mm | طول التغذية 240mm | |
| سعة تخزين قضبان الحفر | 27 1 | 27 1 | |
| زاوية الميل | 25° / -50° | ||
| زاوية انقلاب/ دوران نظام التغذية | ±180° | ||
| شوط التعويض/ طول حركة التغذية التعويضية | 635mm | ||
| وزن الذراع | 2200kg | ||
| النظام الكهربائي | الطراز | RC2200 / YYG22U | |
| المحرك | 91kW | ||
| قدرة المحرك الكهربائي الرئيسي | 75kW | ||
| الجهد | 380V (اختياري) | ||
| التردد | 50Hz | ||
| كمبروسر هواء (ضاغط هواء) | سعة خزان الزيت | 60L | |
| حجم تدفق الهواء (عند 8 بار) | 1.5 متر مكعب/ دقيقة | ||
| النظام الهيدروليكي | سعة خزان الزيت | 235 لتر | |
| دقة الترشيح | 10 ميكرون | ||
| الحساس | مستشعر الضغط التفاضلي لفلتر الزيت الهيدروليكي | ||
| المضخة | مضخة الزيت اليدوية/ مضخة الزيت الإلكترونية | ||
| الهيكل | المحرك | محرك ديزل كومينز (Cummins) مطابق للمرحلة الرابعة (Stage IV) | |
| القدرة الإنتاجية (عند 2500 دورة/دقيقة) | 81kW | ||
| عزم الدوران (عند 1650 دورة/دقيقة) | 480 نيوتن متر | ||
| سعة خزان الوقود | 65 لتر | ||
| تنقية غازات العادم | DOC DPF | ||
| قدرة تسلق المنحدرات | 14° | ||
| طول كابل الطاقة الكهربائية | 70m | ||
| قطر بكرة الكابل | 1130mm | ||
| زاوية التوجيه (القيادة) | ±40° | ||
- مقصورة تشغيل ROPS مريحة: مزودة بمحطة تشغيل متقدمة، وأنظمة تكييف هواء للتدفئة والتبريد، وشاشة عرض قيادة وتوجيه الجامبو الحفار، وأنظمة إنذار مبكر بالرادار.
- رؤية ممتازة ودقة حفر عالية: تم تزويد الحفار الهيدروليكي الجامبو بمؤشر زاوية الحفر الدقيق، بالإضافة إلى واجهة مراقبة عن بُعد لمعالجة البيانات الخارجية، مما يعزز كفاءة العمليات تحت الأرض.
- قدرات حفر متعددة: يدعم الحفار حفر ثقوب متوازية بطول 1.5 متر، وحفر كامل بزاوية ±180 درجة، كما يمكن لدوّارة قضبان الحفر الاحتفاظ بما يصل إلى 28 قضيبًا، ما يتيح عمق حفر ميكانيكي يصل إلى 42 متر، حيث يمكنه الحفر عمودياً للأسفل والعمل بكفاءة عند زوايا متعددة لتلبية مختلف متطلبات الحفر.
الأبعاد الخارجية لحفار الجامبو – المنظر الجانبي
نصف قطر الدوران
