JK590BC
جهاز الحفر للتعدين المكشوف وأعمال الحفر لتشييد الطرق
- قطر الحفرة: 90 إلى 165 مم
- العمق: 50 متر
- سرعة الحركة: 2 كم/ ساعة، 3 كم/ساعة
- اختياري: مجمع الغبار الجاف الهيدروليكي/مجمع الغبار الرطب الهيدروليكي

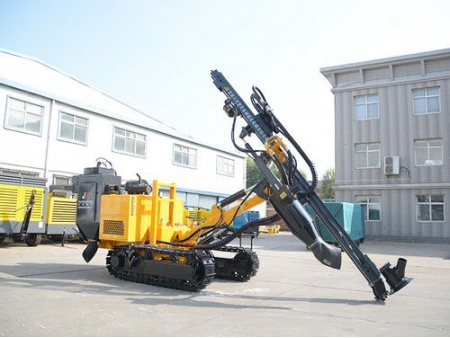

حفار هيدروليكي مجنزر/ جهاز الحفر الهيدروليكي المجنزر، سلسلة JK590BC Crawler Mounted Hydraulic DTH Drilling Rig
طلب عرض سعر
الموقع الإلكتروني: http://dth-drillingrigs.asia/1-1-separated-dth-drilling-rig.html
جهاز الحفر الهيدروليكي DTH المجنزر، سلسلة JK590BC-2A
صممت الشركة هذا النوع من أجهزة الحفر DTH الهيدروليكية المنفصلة والمثبتة على الجنزير بشكل مخصص للحفر في الصخور بسهولة وكفاءة وبتكلفة منخفضة. ونظراً لكفاءتها وجودتها وأدائه المتميز، فقد تم صدرت الشركة آلاف الحفارات منه إلى دول عدة في جميع أنحاء العالم.
كما تجدر الإشارة إلى أنه يتم تشغيل جهاز الحفر بواسطة وحدة طاقة مكونة من محرك ديزل ومضخة زيت هيدروليكية، مع محرك هيدروليكي يسهل من عملية الحفر والتغذية والرفع والحركة وتحديد موضع الأسطوانة الهيدروليكية. كما يتم، أثناء التشغيل، استخدام الهواء المضغوط فقط بواسطة مطرقة الحفر DTH، مما يقلل من إنتاج ضاغط الهواء بنسبة 30 % إلى 50 % مقارنةً بأجهزة الحفر الهوائية ويقلل من استهلاك الطاقة (زيت الوقود أو الكهرباء) بنسبة 40 % إلى 50 %.
التطبيقات
يُستخدم جهاز الحفر على نطاق واسع في هندسة الطاقة المائية والتعدين في أعمال الحفر المفتوحة وبناء الطرق وعمليات الحفر والتفجير في أعمال الدفاع الوطني.
الخواص الفنية
| الموديل | JK590BC |
| قطر الحفرة | 90-165mm |
| عمق الحفرة | 50m |
| صلابة الصخر | f=6-20 |
| ضغط الهواء | 1.2 إلى 2.5 ميجا باسكال |
| استهلاك الهواء | 11 إلى 21 متر مكعب/ دقيقة |
| شوط عملية التغذية | 4138mm |
| طول قضيب التغيير | 3m |
| أقصى ارتفاع للحفر الأفقي | 3370mm |
| الدوران | 0 إلى 80 دورة/ دقيقة |
| عزم الدوران | 4000 نيوتن متر/ 2000 نيوتن متر |
| سرعة الحركة | 2 كم/ ساعة/ 3 كم/ ساعة |
| قدرة الصعود | 24° |
| القدرة الكهربائية للمحرك | 70 كيلو وات لمحرك Yuchai/ 74 كيلو وات لمحرك Cummins (اختياري) |
| محرك كهربائي بقدرة 55 كيلو وات | |
| مجمع الغبار (اختياري) | مجمع الغبار الجاف الهيدروليكي |
| مجمع الغبار الرطب | |
| الأبعاد (الطول ×العرض ×الارتفاع) | 7000×2200×2100mm |
| الوزن | 7200kg |
المكونات الرئيسية
- وحدة الدوران
- يوجد محركان يوفران عزم دوران كبير وتحكم دقيق في سرعة الدوران، كما تضمن موانع التسرب الدوارة المستوردة أداء ختم موثوق به وعمر خدمة طويل. فضلاً عن ذلك، ألواح البطانة الجزيئية العالية مقاومة للتآكل ومتينة. كما تتم إضافة قضيب توجيه بإطار من فولاذ المنغنيز لحماية الصاري (السارية) من التآكل.
- نظام الطاقة
- تتميز المضخات الهيدروليكية المستوردة بمقاومة الضغط والإخراج الكبير والجودة العالية وعمر الخدمة الطويل، حيث يوفر المحرك المزود بشاحن توربيني قوى دفع قوية، كما أنه سهل الصيانة. إلى جانب ذلك، يضمن فلتر الهواء ثنائي المراحل دخول الهواء النظيف والسلامة والموثوقية. كما يعمل مبرد الزيت والماء المدمج على تسهيل تشغيل المحركات والنظام الهيدروليكي في بيئات الحرارة العالية.
- نظام تغذية لا يحتاج إلى صيانة
- يدعم نظام القفل الهيدروليكي الميكانيكي إخراج عزم دوران ثابت للمحركات الهيدروليكية مع تجنب التسرب الهيدروليكي والانزلاق. وبالتالي، لا تحتاج الأقفال إلى التزييت والصيانة الروتينية.
- لوحة التحكم
- يتميز بنظام التحكم المدمج لجميع أدوات التحكم التشغيلية لجهاز الحفر، حيث تعتمد لوحة التحكم على نظام تنقل مستقل يتيح إمكانية تبديل 3 سرعات. كما توفر المقصورة رؤية واسعة لضمان التشغيل الآمن، وتحقق صمامات التحكم المستوردة أداءً موثوقًا.
- الهيكل السفلي لا يحتاج إلى صيانة
- تحقق المحركات المستخدمة في هذا الحفار قوى دفع قوية، مما يحقق قدرة تسلق قوية. كما يمكنها دفع ضواغط الهواء. فضلاً عن ذلك، تتوفر محركات اختيارية حسب اختيار العميل، ويتميز نظام التنقل ثنائي السرعات بسرعة تنقل عالية مما يوفر الوقت. كما تم تصميم 4 مقابس تسوية بزاوية 15 درجة يمينًا ويسارًا لدعم أعمال الحفر في التضاريس الوعرة. كما تجدر الإشارة إلى أن البكرات لا تحتاج إلى صيانة ولا تحتاج إلى تشحيم. وقد تم تزويد الحفار بواقيات الجنزير لمنع خروج الجنزير عن مساره.
- ذراع الحفر
- يسمح ذراع الحفر الممتد بإمكانية الحفر متعدد الزوايا، فعلى سبيل المثال، حفر ثقوب أفقية ورأسية ومائلة. كما يغطي ذراع الحفر مساحة على شكل مروحة أكبر بنسبة 20 % من تلك الموجودة في أجهزة الحفر الأخرى.
معدات الحفر القابلة للتخصيص
نقدم حلول حفر مخصصة مصممة خصيصًا لتلبية احتياجاتكم على أتم وجه.
- قبل تصميم جهاز الحفر، سنطلب من العميل موافاتنا بمعلومات وتفاصيل معمقة للحصول على فهم عميق للتحديات والمشاكل التي تواجهه في مشاريع الحفر المتخصص فيها.
- نظرًا لعدم وجود مشاريع حفر متماثلة تمامًا، فإن خبرتنا الغنية تساهم في إيجاد حلول بسيطة وفعالة من حيث التكلفة.
- لدينا خبرة في تصميم أجهزة الحفر عالية الأداء لتلبية الاحتياجات المختلفة في مجموعة واسعة من القطاعات الصناعية.
- تمكننا خبرتنا في المجالات الميكانيكية والكهربائية والهيدروليكية والهوائية من تصنيع آلات حفر ممتازة جداً.
ما هي المكونات الرئيسية لأجهزة الحفر الهيدروليكية المجنزرة؟
يتألف جهاز الحفر الهيدروليكي بشكل أساسي من وحدة الطاقة والنظام الهيدروليكي وجنزير الحركة وحفار الصخور الهيدروليكي وذراع الحفر.
ما هي تطبيقات معدات حفر الصخور؟
تُستخدم معدات حفر الصخور على نطاق واسع في الحفر على الصخور الصلبة والأكوام الصغيرة وأعمال الحفر لمشاريع الطاقة الحرارية الأرضية والطاقة الشمسية والأساس والآبار العميقة وتطبيقات الحفر الجيوتقنية.
ما هي مزايا أجهزة الحفر على السطح والأماكن المكشوفة؟
تم تصميمها لتحسين الإنتاجية وتقليل استهلاك الوقود والتكاليف التشغيلية، حيث يعمل النظام الهيدروليكي على تسهيل حركة العارضة والحفر والتغذية. وهذا النوع من أجهزة الحفر متين وقوي ويستهلك طاقة أقل للتشغيل لفترة طويلة.
