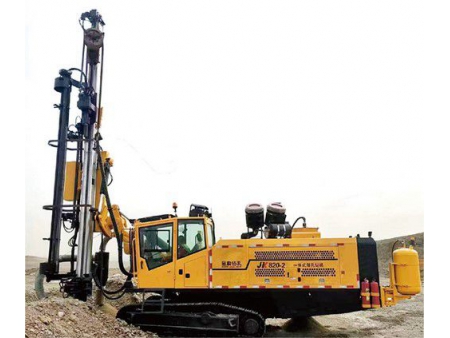

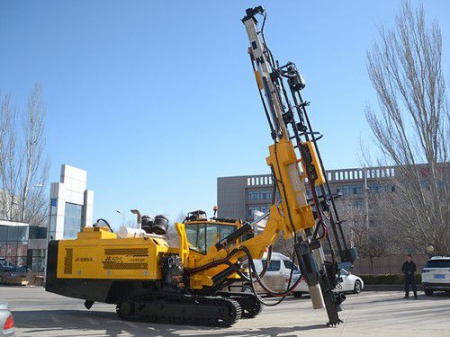

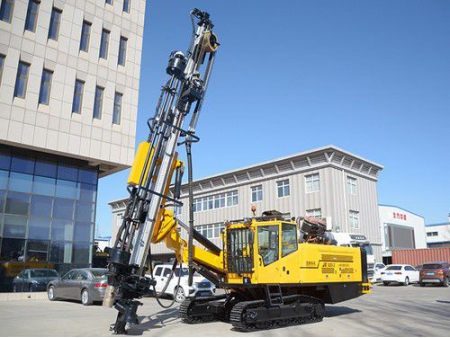

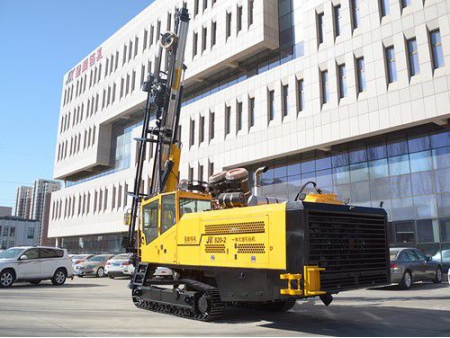

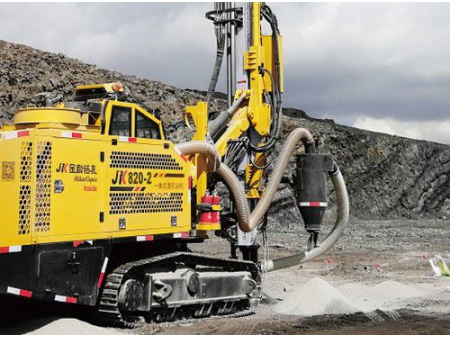

جهاز الحفر الهيدروليكي المجنزر المدمج/ حفار هيدروليكي على جنزير، سلسلة JK820-2 Integrated Hydraulic Crawler Mounted DTH Drilling Rig
JK820-2
- قطر الحفرة: 140-190 مم
- طول قضيب الحفر: 5 م
- اختياري: نظام دوران مزدوج السرعة عالي ومنخفض السرعة، نظام تشحيم أوتوماتيكي لقضبان الحفر
يتميز جهاز الحفر DTH المدمج بنظام الأتمتة وكفاءة الحفر العالية، حيث تم تجهيز الحفارة بكابينة معتمدة من نظام FOPS ونظام تبديل أوتوماتيكي للقضيب. كما يضمن الهيكل السفلي العمل في البيئات القاسية والتضاريس الوعرة مع مسارات عريضة لها القدرة على المناورة وتتميز بالسلامة. كما يلبي نظام تجميع الغبار الهيدروليكي لوائح حماية البيئة، مما يجعله حلاً موثوقاً لتحقيق التعدين الحديث الصديق للبيئة.
التطبيقات
يتم تطبيق جهاز الحفر المتكامل بشكل أساسي في هندسة الطاقة المائية والتعدين في الحفر المفتوحة وبناء الطرق وعمليات التفجير في هندسة الدفاع الوطني.
| الموديل | JK820-2 | ||
| الأبعاد العامة | الوزن | kg | 21000 |
| الطول | mm | 9920 | |
| العرض | mm | 2700 | |
| الارتفاع | mm | 3500 | |
| مبادل قضيب الحفر | قطر الحفر | mm | Ø140-Ø190 |
| عمق الحفر | mm | 35 | |
| قطر قضيب الحفر | mm | Ø89/Ø102 | |
| طول قضيب الحفر | mm | 5 | |
| كفاءة القضيب | قطعة | 6 1 | |
| مواصفات مطرقة الحفر | ' | 5-6-7 | |
| ضاغط الهواء | الضغط | بار | |
| الحد الأقصى للتوصيل الحر للهواء (FAD) | متر مكعب/ دقيقة | ||
| نظام التغذية | ملحق التغذية (تمديد التغذية) | mm | 1400 |
| شوط التغذية | mm | 5895 | |
| زاوية تأرجح التغذية | للشمال 36 ولليمين 95 | ||
| المحرك | النوع | محرك ديزل EFI سداسي الأسطوانات مبرد بالماء ب 6 أسطوانات | |
| القدرة المقدرة | كيلو وات / دورة بالدقيقة | 298/2100 | |
| سعة خزان الوقود | لتر | 700 | |
| محرك دوار | معدل الدوران | دورة بالدقيقة | 0-120 |
| أقصى عزم للدوران | نيوتن متر | 3600 | |
| طريقة التغذية | محرك هيدروليكي سلسلة | ||
| قوة التغذية | كيلوا نيوتن | 30 | |
| قوة الرفع | كيلوا نيوتن | 30 | |
| الهيكل السفلي | عرض المسار | mm | ≥400 |
| الخلوص الأرضي | mm | ±10 | |
| تذبذب المسار | 2/3 | ||
| سرعة الحركة | كم/ ساعة | 20 | |
| قدرة الصعود والتسلق | |||
| مجمع الغبار | طريقة التجميع | مجمع الغبار الهيدروليكي | |

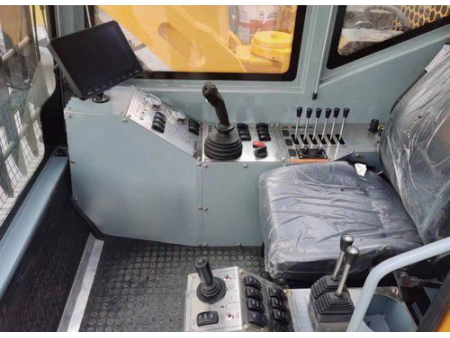

- لوحة التشغيل
- تعرض لوحة العدادات (التابلوه) بوضوح معلمات التشغيل والمطالبات والتحذيرات في الوقت الفعلي للمراقبة المريحة والحفر الدقيق للثقوب. ونظرًا لوجود نظام التشغيل على جانبي مقعد السائق، فإن مساحة التشغيل واسعة.

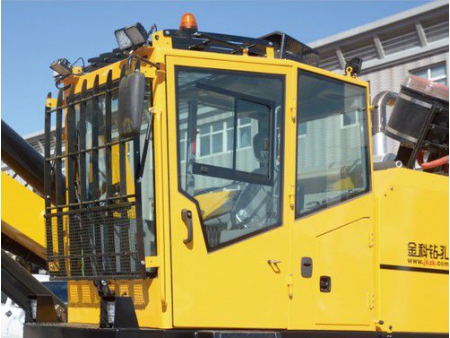

- كابينة التشغيل
- تم تجهيز الكابينة المغلقة المعتمدة من نظام FOPS بمكيف هواء يلبي معايير حماية العمال في الولايات المتحدة وأوروبا. كما تحقق النافذة السلامة ورؤية واسعة وتمكن المشغلين من التحكم في الحفارة بشكل أفضل. وبفضل الخلوص الأرضي الذي يزيد عن 400 مم، يمكن للمركبة السير عبر التضاريس الوعرة دون الاصطدام بالأرض.

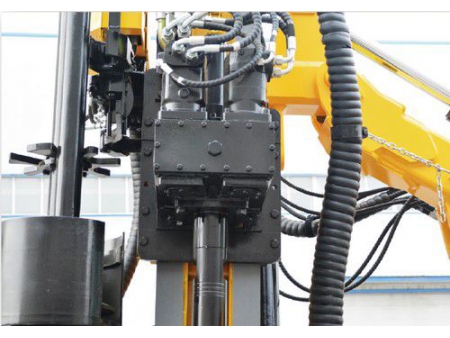

- وحدة الدوران
- توفر المحركات الحلزونية المزدوجة إخراج عزم دوران عالٍ وتقلل من إمكانية التشويش، كما يمكن ضبط معدل الدوران بمرونة بناءً على التشكيلات المختلفة. وتضمن موانع التسرب الدوارة المستوردة أداء ختم موثوق به وعمر خدمة طويل.

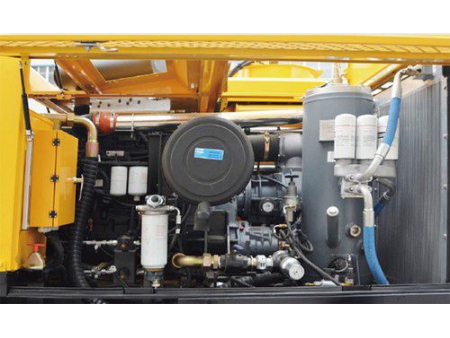

- ضاغط الهواء
- يتميز ضاغط الهواء ثنائي المراحل من نوع Atlas Copco بإخراج هواء قوي وموثوق به، وهو قابل للتطبيق على التكوينات الصخرية ذات الصلابة المختلفة ويوفر معدل اختراق عالٍ بسهولة.

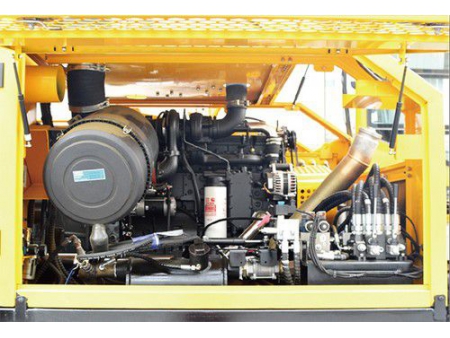

- المحرك
- محرك بالحقن المباشر بشاحن توربيني عالي الطاقة ومزود بوظيفة التبريد بالماء، مما يوفر أداءً موثوقاً وموفراً للطاقة. كما يضمن نظام فلتر الهواء ثلاثي المراحل دخول هواء نظيف ويقلل بشكل كبير من معدل تعطل المحرك.

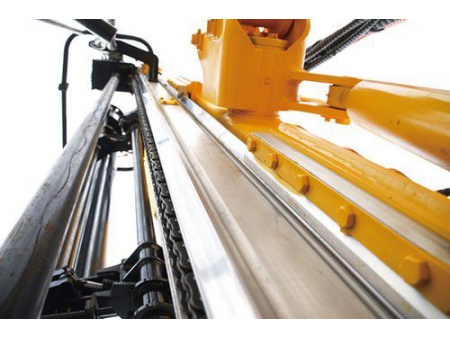

- نظام التغذية
- يُستخدم غطاء مقاوم للتآكل مصنوع من الفولاذ المقاوم للصدأ ومقاوم للتآكل لحماية عمود التغذية وأوتار الحفر، كما تضمن الأختام الدوارة المستوردة أداء ختم موثوق به وعمر خدمة طويل.
- مبادل القضيب الأوتوماتيكي
- من السهل تشغيل مغير القضيب الأوتوماتيكي للتحكم في تخزين القضيب وتحميل القضيب وتفريغه وحركة مشبك الماكينة بعصا تحكم واحدة. وباعتماد التصميم الثابت والمستقر، يمكن للمبدل تفريغ القضيب بسهولة وزيادة كفاءة العمل.
- مجمّع الغبار
- يحقق مجمّع الغبار الهيدروليكي المزود بغطاء منزلق يجمع الغبار أداءً مستقراً وفعالاً، مما يطيل من عمر خدمة الحفارة ويضمن بيئة عمل نظيفة.
ما هو قطر الحفرة العادي لأجهزة الحفر السطحية؟
القطر الشائع هو 90 مم إلى 300 مم. فإذا كنتم بحاجة إلى ثقوب أصغر أو أكبر، يرجى الاتصال بنا لتخصيص جهاز الحفر.
