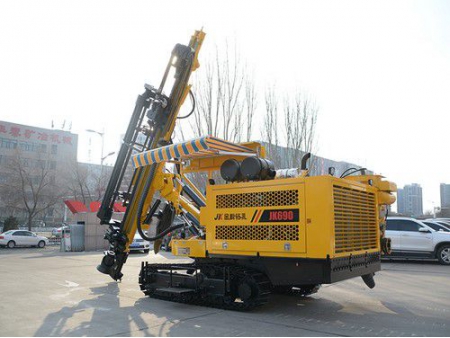

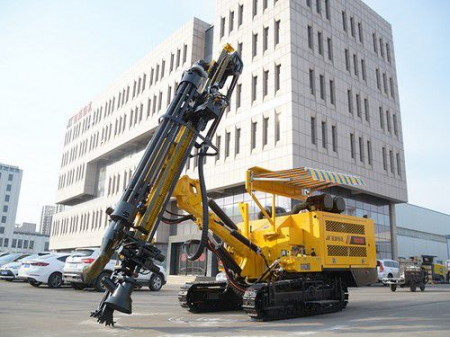

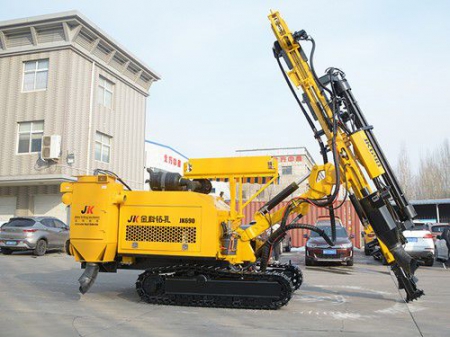

جهاز الحفر الهيدروليكي المجنزر المدمج/ حفار هيدروليكي على جنزير، سلسلة JK690 Integrated Hydraulic Crawler Mounted DTH Drilling Rig
JK690
- قطر الحفرة: 90-160 مم
- طول قضيب الحفر: 3 أمتار
- سرعة الحركة: 2.5 كم/ساعة، 3.5 كم/ساعة
- اختياري: نظام دوّار مزدوج المحرك عالي ومنخفض السرعة، نظام تشحيم أوتوماتيكي للقضيب، مجمع الغبار الرطب
يحقق جهاز الحفر DTH المتكامل تجربة ممتازة من أعمال الحفر نظراً لنظام الأتمتة والكفاءة العالية. كما إن التصميم المدمج لجهاز الحفر وضاغط الهواء، إلى جانب جهاز تجميع الغبار الهيدروليكي عالي الأداء، يجعله خيارًا مناسبًا لأعمال التعدين الفعالة.
التطبيقات
يتم استخدام جهاز الحفر المدمج بشكل أساسي في هندسة الطاقة المائية والتعدين المكشوف وبناء الطرق وعمليات التفجير في هندسة الدفاع الوطني.
- تم تحديث المحرك بقوة أكبر ومواد عالية القوة لمقاومة قوة القصور الذاتي الناتجة عن الدوران عالي السرعة وضمان استقرار المحركات.
- يتميز الحفار بنظام كهربائيًا أكثر كفاءة ووضعًا تشغيليًا أكثر كفاءة لتقليل فقد الطاقة وزيادة كفاءة الطاقة.
- تم تحسين الضغط والإخراج الأقصى لضاغط الهواء لتحسين كفاءة العمل.
| الموديل | JK690 | ||
| المحرك | الموديل | WP7G300E300 | |
| النوع | محرك ديزل EFI سداسي الأسطوانات مبرد بالماء ب 6 أسطوانات | ||
| القدرة المقدرة | كيلو وات / دورة بالدقيقة | 220/2300 | |
| سعة خزان الوقود | لتر | 400 | |
| كمبروسر الهواء | العلامة | Atlas Copco | |
| الضغط أثناء العمل | بار | 20 | |
| الحد الأقصى للتوصيل الحر للهواء (FAD) | متر مكعب/ دقيقة | 18.5 | |
| مبادل قضيب الحفر | قطر الحفرة | mm | Ø90-Ø160 |
| طول القضيب | m | 3 | |
| قطر القضيب | mm | Ø76/Ø89 | |
| سعة القضيب | 6 1 | ||
| عمق الحفر | m | 21 | |
| محرك دوار | معدل الدوران | دورة بالدقيقة | 0-140 |
| الحد الأقصى لعزم الدوران | نيوتن متر | 3300 | |
| طريقة التغذية | علبة التروس الكوكبية المدفوعة بمحرك سلسلة | ||
| قوة التغذية | كيلوا نيوتن | 12 | |
| قوة الرفع | كيلوا نيوتن | 21 | |
| شوط التغذية | mm | 3990 | |
| ملحق التغذية | mm | 1100 | |
| الهيكل السفلي | عرض المسار | mm | 300 |
| الخلوص الأرضي | mm | 370 | |
| تذبذب المسار | ° | ±10° | |
| سرعة الحركة | كم/ ساعة | 2.5 (سرعة منخفضة) 3.5 (سرعة عالية) | |
| قدرة الصعود والتسلق | ° | 27° | |
| قياسات عامة | الوزن | kg | 14000 |
| الطول | mm | 8750 | |
| العرض | mm | 2900 (مع مجمع الغبار) | |
| الارتفاع | mm | 3350 | |
| مجمع الغبار | مجمع الغبار الجاف الهيدروليكي (اختياري: جامع الغبار الرطب) | ||

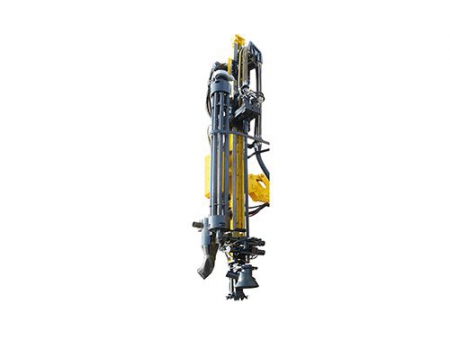

- وحدة الدوران
- تحقق وحدة الدوران عزم دوران كبير ونسبة تخفيض عالية مما يساهم في كفاءة نقل عالية وتشغيل مستقر ومعدل تعطيل منخفض. كما يقلل الأداء الممتاز من تكاليف الصيانة. فضلاً عن ذلك، يتميز الحفار بنظام متطور يقلل من احتمالية تعثر لقم الثقب في التكوينات غير المجمعة مما يضاعف من معدل نجاح ثقوب الحفر. إلى جانب ذلك، تتميز ألواح البطانة الجزيئية العالية بأنها مقاومة للتآكل ومتينة دون الحاجة إلى التشحيم. كما يتم إضافة مسار توجيه ذو إطار من فولاذ المنغنيز لحماية الصاري من التآكل. ويتوفر نظام دوران اختياري مزدوج الدفع عالي السرعة ومنخفض السرعة.

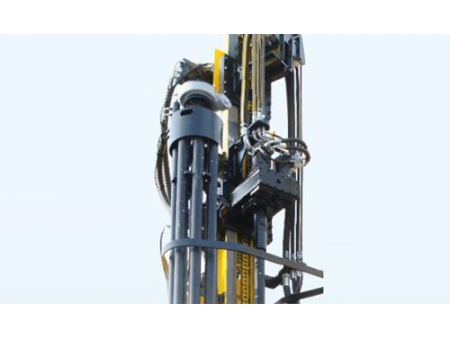

- مبادل القضيب الأوتوماتيكي
- من السهل تشغيل مبدل القضيب الأوتوماتيكي للتحكم في تخزين القضيب وتحميل القضيب وتفريغه وحركة مشبك الماكينة. ولأن الحفار يمتلك تصميم متطور بنظام ثابت ومستقر، يمكن للمبدل تحميل وتفريغ القضيب بسهولة وزيادة كفاءة العمل.

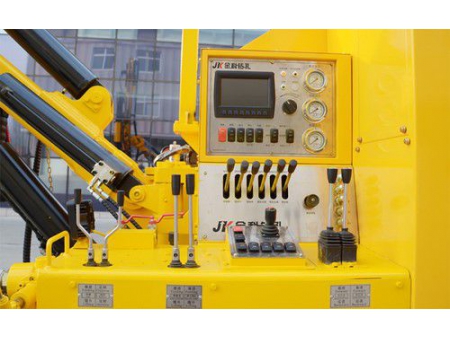

- لوحة التشغيل
- يمكن تنفيذ جميع العمليات من خلال نظام التحكم المتكامل، حيث يسمح نظام التحكم بإمكانية التغذية والرفع السريع. كما أن قوة التغذية قابلة للضبط بناءً على البيئات المختلفة، مما يقلل من وقت الحفر ويزيد من الكفاءة.

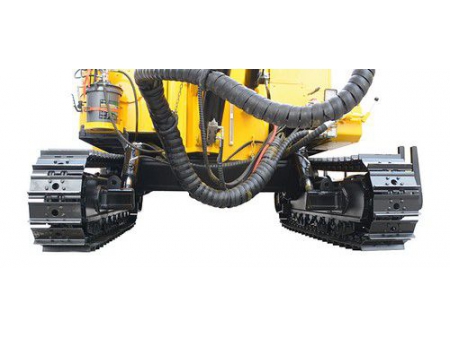

- الهيكل السفلي
- يعتمد الهيكل السفلي على تصميم قوي مكون من أربع عجلات ومسار واحد، حيث تتيح المسارات العريضة إمكانية السير السلس والقدرة القوية على التسلق لدعم أعمال الحفر الشاقة. كما تم تصميم 4 رافعات تسوية بزاوية 10 درجات يمينًا ويسارًا لدعم أعمال الحفر في التضاريس الوعرة. كما تدعم نوبات السرعة العالية والمنخفضة لتحقيق حركة مرنة بين مواقع الحفر.

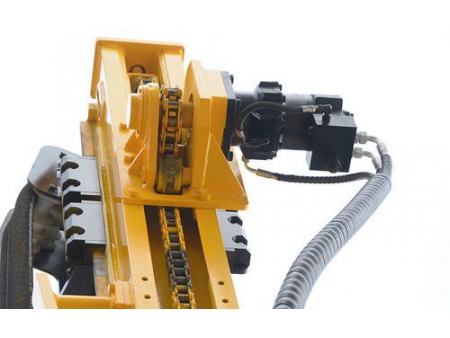

- وحدة تغذية متطورة ولا تحتاج إلى صيانة
- يدعم نظام القفل الهيدروليكي-الميكانيكي إخراج عزم دوران ثابت للمحركات الهيدروليكية مع تجنب التسرب الهيدروليكي والانزلاق.
- مجمّع الغبار
- تم تزويد مجمّع الغبار الهيدروليكي بغطاء منزلق يجمع الغبار ويحقق أداءً مستقرًا وفعالًا، مما يطيل من عمر خدمة الحفارة ويضمن بيئة عمل نظيفة

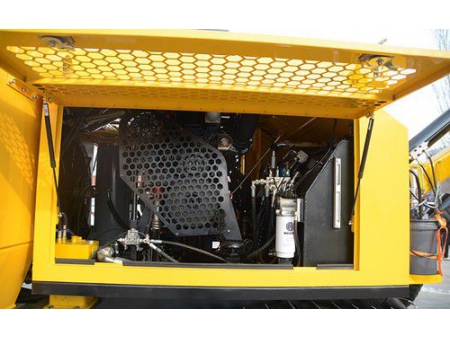

- نظام الطاقة
- محرك بالحقن المباشر بشاحن توربيني عالي الطاقة مزود بوظيفة التبريد بالماء، مما يوفر أداءً موثوقاً وموفراً للطاقة. كما أن فلتر الهواء ثنائي المراحل يضمن دخول هواء نظيف ويقلل من معدلات تعطل المحرك. فضلاً عن ذلك، تتميّز المضخات والصمامات الهيدروليكية بمقاومة الضغط، والإخراج الكبير والجودة العالية وعمر الخدمة الطويل.

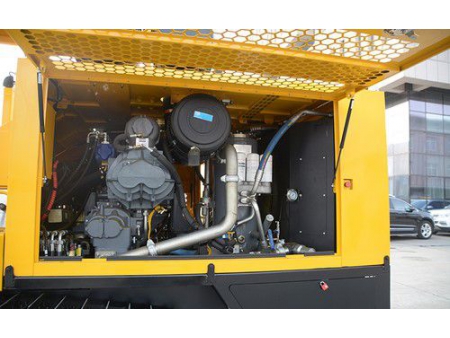

- ضاغط الهواء
- يتميز ضاغط الهواء نوع Atlas Copco بضغط تشغيل يبلغ 20 بار وتوصيل هواء يبلغ 18.5 متر مكعب/ دقيقة، مما يضمن أداءً موثوقًا لدعم الحفر في مجموعة متنوعة من الصخور.
ما هي المعدات المستخدمة في حفر الصخور؟
فيما يتعلق بآلات حفر الصخور، تشمل منصات (معدات) حفر الصخور منصات الحفر السطحية ذات المطرقة العلوية، ومنصات الحفر الدوارة ذات الثقب الدوارة، ومنصات الحفر السطحية DTH بتقنية الحفر العميق وهي الأكثر أهمية.
ما هي ميزات معدات الحفر العميق؟
معدات الحفر العميق قابلة للتطبيق في أعمال الحفر، حيث تُعد عملية الحفر بلقم الحفر مباشرة من خلال قضبان الحفر أكثر كفاءة في استخدام الطاقة مع فقدان أقل للطاقة وتحقيق سرعة ثابتة ودقة حفر عالية. كما أنه من السهل أيضًا صيانة أجهزة الحفر العميق الحفر العميق.
