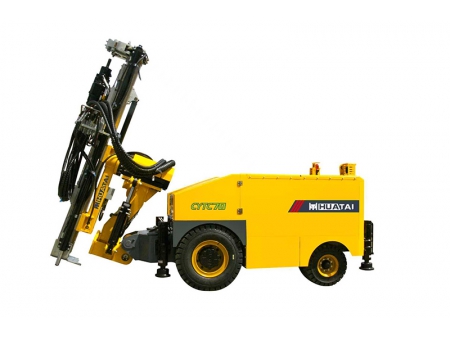

جهاز الحفر الهيدروليكي جامبو، طراز HT70-B
طلب عرض سعر
الموقع الإلكتروني: http://htdrilling-machine.com/1-1-7-hydraulic-drilling-jumbo.html
يتميز جهاز الحفر الهيدروليكي من طراز HT70-B بأنه من المعدات المتقدمة للحفر في الثقوب المتوسطة والعميقة، مصمم خصيصاً للأنفاق تحت الأرض ذات المقاطع الصغيرة. كما يتميز هذا الجهاز بالقدرة على حفر ثقوب رأسية أو مائلة متوازية، إضافة إلى ثقوب تفجير بكفاءة عالية.
كما أنه مزود بـ ذراعي دعم ثنائي ثابتين، ومؤشر زاوية عالي الدقة، ووحدة تحكم عن بُعد مريحة وذكية، ليضمن عمليات حفر آمنة، دقيقة، وموثوقة. فعند دمجه مع مطرقة هيدروليكية، يحقق الجهاز أداءً ممتازاً في الحفر حتى في أصعب الظروف تحت الأرض.
كما يُحقق ذراع الحفر عالي الثبات تحديد مواقع دقيق ودقة حفر استثنائية، مما يقلل من تلوث الخام ويعزز جودة الإنتاج، ليكون الخيار الأمثل للمشاريع التعدينية والأنفاق الضيقة.
| جهاز الحفر الهيدروليكي/ جامبو الحفر | المقطع العرضي المناسب (الأبعاد الملائمة) | 2800×2800 - 4000×4000mm |
| الأبعاد (الطول (العرض × الارتفاع) | 4150×1400×2200mm | |
| الخلوص الأرضي | 280mm | |
| HT70B(CYTC70B) | الحد الأدنى لنصف قطر الدوران | الداخلي 2100 مم/ الخارجي 3500 مم |
| القدرة على تسلق المنحدرات | 14° | |
| الوزن الكلي | 5500kg | |
| مثقاب هيدروليكي RC2200 | قدرة الطرق الصادمة | 21kW |
| تردد الطرق | 55Hz | |
| الضغط التشغيلي | 200 بار | |
| نظام الدوران | دوران مستقل | |
| سرعة الدوران | 0 إلى 285 دورة/ دقيقة | |
| أقصى عزم دوران | 720N.m | |
| نظام التغذية | مدى حركة التغذية | 2550 / 2770 / 3000mm |
| سنون قضيب الحفر | T38 / T45 | |
| طول قضيب الحفر | 800 / 915 / 1220mm | |
| وزن التغذية | 800/950/1050kg | |
| قوة نظام التغذية | 13 كيلو نيوتن | |
| سعة تخزين قضبان الحفر | 14 1 (T38) / 12 1 (T45) | |
| نظام كهربائي RC2200 | القدرة الكلية | 87.5KW |
| قدرة المحرك الكهربائية الرئيسي | 75kW | |
| الجهد الكهربائي | 380V (اختياري) | |
| كمبروسر هواء (ضاغط هواء) | الطراز | GCU11 |
| إزاحة الهواء (8 بار) | 1 متر مكعب/ دقيقة | |
| الجهد الكهربائي | 380V (اختياري) | |
| ذراع الحفر | شوط التعويض/ طول حركة التغذية التعويضية | 900mm |
| زاوية دوران نظام التغذية | 180° | |
| زاوية الميل | الاتجاه الأمامي: -30°، الاتجاه الخلفي: 65° | |
| وزن الذراع | 750kg | |
| نطاق الحفر المتوازي | 1500mm | |
| النظام الهيدروليكي | سعة خزان الزيت | 120 لتر |
| دقة الفلترة (الترشيح) | 10 ميكرون | |
| الحساس | حساس الضغط التفاضلي لمرشح الزيت الهيدروليكي | |
| المضخة | مضخة زيت يدوية | |
| الهيكل | تأرجح المحور الخلفي | 7° |
| الإطارات (العجلات) | الأمامي: 8.25-10 | |
| الخلفي: 6.5-10 | ||
| الدفع | دفع العجلات الأمامية | |
| التوجيه | توجيه العجلات الخلفية | |
| المكابح | فرامل الخدمة / فرامل الانتظار |
- دقة حفر عالية: يتميز الحفار الهيدروليكي بأنه مزود بنظام حفر متقدم يُحقق أداء حفر رائداً في الصناعة، وذلك بفضل: الحفر بكامل القدرة، التحكم في الضغط أثناء الدوران لمنع الانحشار، حماية ضد التأثيرات الناتجة عن الخمول، جهاز حفر هيدروليكي يمتص طاقة الارتداد. ولذا، تُمكّن هذه الميزات الحفار من إجراء عمليات حفر دقيقة، كما تسهم في إطالة العمر التشغيلي لمعدات الحفر بشكل كبير.
- قدرة الحفر بكامل النطاق: مصمّم خصيصاً للمقاطع الصغيرة، توفر وحدة التحكم عن بُعد عملية تشغيل مريحة ومرنة مع تغطية حفر كاملة النطاق، حيث يمكنه حفر ثقوب متوازية على مستوى واحد، وثقوب جانبية بزاوية معينة، وثقوب للأسفل. كما أن نظام الحفر مزوّد بوظيفة مضادة للانحشار أوتوماتيكية مبرمجة لضمان التشغيل السلس والآمن.
- أداء مُحسَّن ومنخفض التكلفة: تأتي المكونات الرئيسية من موردين مشهورين وموثوقين على الصعيد المحلي والدولي، ما يُحقق أداءً موثوقاً وتوافقية ممتازة، ويضمن استقرار المعدات بشكل عام.
- أداء قوي: يتميز الحفار الهيدروليكي جامبو بـ هيكل رباعي الدفع مستقر مع توجيه مفصلي، مما يضمن قوة عالية وقدرة جيدة على الصعود حتى زاوية 14 درجة. وبفضل التصميم المدمج والاستقرار العام، يمكن للجامبو التنقل بسرعة وأمان في الأنفاق الضيقة.
- صيانة سهلة: يتميز الجامبو الحفار بتصميم هيكلي معياري يسهل عملية التركيب والصيانة، كما يسهل فك وتركيب الأجزاء بسهولة عند نقل الحفار إلى موقع تحت الأرض.
- تشغيل مريح: يتميز الجامبو الحفار بوحدة تشغيل متحركة، تتيح للمشغل العمل من منطقة آمنة مع الحفاظ على رؤية واضحة أثناء إضافة أو إزالة قضبان الحفر.
- تكلفة صيانة منخفضة: تم تصميم الحفار الهيدروليكي الجامبو مع أنظمة حماية وإنذار متعددة، مثل: انخفاض مستوى الزيت، ارتفاع درجة حرارة الزيت، انسداد الفلاتر، فشل التزييت. بالإضافة إلى ذلك، يتم تزويده بـ أدوات حفر مستوردة عالية الجودة لضمان إطالة العمر التشغيلي للمعدات.
- خيارات جهاز الحفر (المثقاب) الهيدروليكي: تتوفر عدة أجهزة حفر هيدروليكية عالية القوة لتلبية متطلبات الحفر المختلفة ومطابقة ظروف الصخور الفيزيائية والميكانيكية المتنوعة.
(التكوين القياسي: جهاز الحفر الهيدروليكي RC2200)
وضعية التنقل/ الحركة

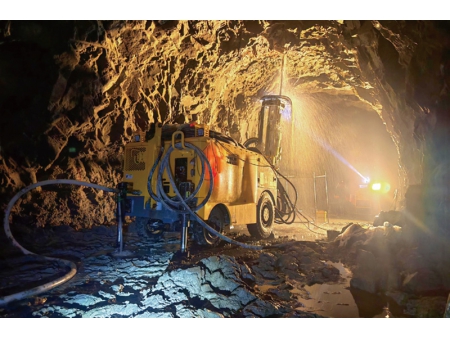

وضعية التشغيل/ العمل
