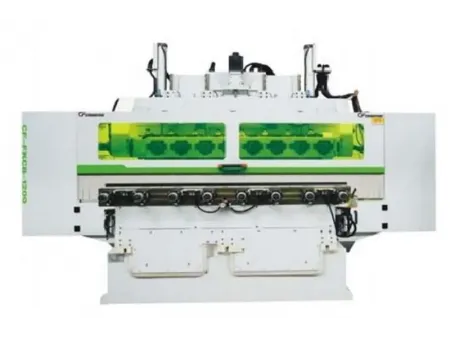

مركز تشغيلCNC متطور ذو خمسة محاور وثمانية رؤوس (معالجة قطع خشبية متعددة بأشكال هندسية معقدة، مثل صناعة الأثاث الراقي والديكورات الفنية وغيرها) 8-Head 5 Axis CNC Machining Center
\\ماكينات ومعدات ورش النجارة
مركز تشغيل CNC بخمسة محاور مزوّد بثمانية رؤوس، يحقق التشغيل المتزامن لعدة قطع خشبية معقدة في آنٍ واحد.
- أقصى طول لقطع التشغيل 1200 مم
- المسافة بين مسامير الإخراج (الطرد)350 مم
- أبعاد الماكينة (الطول × العرض × الارتفاع)5500 × 4000 × 3000 مم
- وزن الماكينة7 طن تقريباً
هذا مركز تشغيل CNC خماسي المحاور مزوّد بـ 8 رؤوس، حيث تم تصميمه لتحقيق أعلى مستويات الكفاءة في تشغيل عدّة قطع خشبية في آنٍ واحد، ليلبّي احتياجات تطبيقات النجارة المتقدمة والإنتاج الصناعي المكثف. كل رأس مزوّد بنظام تجميع أدوات فئة ER32 مع مبدّل أدوات دوّار يدعم أربع صفوف من الأدوات بزاوية تدوير 360 درجة، ما يتيح تنفيذ أربع عمليات تشغيلية متتالية ضمن دورة عمل واحدة فقط. أما التكوين المكوّن من 8 رؤوس، فيمكّن من معالجة متزامنة لعدة قطع في الوقت نفسه، مما يُحدث نقلة نوعية في كفاءة الإنتاج ويضمن أعلى درجات الدقة والثبات في البيئات الصناعية ذات الإنتاج الكثيف.
يتميّز هذه المركز بقدرته العالية على تصنيع مكوّنات الأثاث الخشبي الصلب بمختلف أنواعها، بما في ذلك الحواف غير المنتظمة والزخارف الجمالية في أثاث الألواح. كما يُعد الخيار الأمثل لمعالجة إطارات النوافذ والأبواب، ودرفة الباب (ضلفة الباب/ مصراع الباب)، ودرابزين السلالم، ودرجات السلم، وغيرها من القطع الخشبية الهيكلية أو الزخرفية. وبفضل دقته العالية ومرونته في التعامل مع الأشكال المعقدة، يُناسب هذا المركز بيئات التصنيع ذات الإنتاج المكثّف التي تتطلّب جودة متقنة وكفاءة تشغيل مستمرة.
| النوع | 8 رؤوس | 12 راس |
| أقصى طول للتشغيل (لمعالجة قطعة العمل) | 1200 مم | |
| المسافة بين مسامير الإخراج (الطرد) | 350 مم | |
| مسافة الحركة | المحور X: 590 مم | المحور X: 1900 مم |
| المحور Y: 1600 مم | المحور Y1: 1760 مم | |
| المحور Z: 500 مم | المحور Y2: 1760 مم | |
| المحور Z: 500 مم | ||
| المحور A: 0 إلى 360 درجة | ||
| المحور C (محور الخراطة/التفريز): دوران مستمر | ||
| نظام التحكم الرقمي | ماركة LNC (تايوانية) | |
| عمود دوران مزود بمحرك | 7.5 كيلو وات × 8 (عمود دوران برأس مزدوج عالي السرعة) نظام تثبيت الأدوات: من نوع ER32 | |
| المحاور A/B | مخفّض المحور B: مخفض التروس اللولبية فائق الدقة مخفّض المحور A: مخفّض RV فائق الدقة | |
| نظام التحكم سيرفو | نظام الترميز المطلق عالي الدقة | |
| محول التردد عالي الكفاءة | 11 كيلو وات × 2 | |
| دليل توجيه خطي | دليل (سكة/ قضيب) توجيه خطي عالي الدقة (ماركة تايوانية) | |
| نظام النقل (آلية النقل الحركي) | برغي كروي عالي الدقة لمحور X (صنع تايواني) نظام ترس مسنن وحامل عالي الدقة لمحور Y برغي كروي عالي الدقة لمحور Z (صنع تايواني) | برغي كروي عالي الدقة لمحور X (صنع تايواني) نظام ترس مسنن وحامل عالي الدقة لمحور Y1/Y2 برغي كروي عالي الدقة لمحور Z (صنع تايواني) |
| المكونات الهوائية | ماركة AirTAC (تايوانية) | |
| الكابل وسلسلة السحب (لتنظيم وحماية الأسلاك خلال حركة المحاور) | كابلات وسلسلة سحب تتحمّل الأحمال الثقيلة بسرعات عالية | |
| المفاتيح/ الريليهات | من شنايدر (Schneider) الفرنسية | |
| أبعاد الماكينة (الطول × العرض × الارتفاع) | 5500 × 4000 × 3000 مم | 6000 × 4000 × 3000 مم |
| وزن الماكينة | 7 طن | 8 طن |
- محور الدوران (C-axis) المدمج يوفر دوراناً مستمراً وتثبيتاً زاوياً دقياً للقطعة، ما يحقق مرونة فائقة عند تشكيل الأسطح المنحنية أو الأسطوانية
- يوفر نظام التحكم خماسي المحاور نطاقاً واسعاً من العمليات مثل الخراطة، والفرز، والنقش الدائري، والنقش المسطّح، والتفريز، والحفر، مما يجعله مثالياً للأشكال غير المنتظمة والمعقدة.
- يدعم إنتاجاً عالي الكفاءة لمكوّنات الأثاث التي تتطلب خراطة أو تفريز، مثل أرجل الطاولات والكراسي، وأجزاء السلالم، والأعمدة المركزية.
- يمكن تثبيت عدة أنواع من الأدوات في وقت واحد، بتوزيع مثالي يقلل من زمن تبديل الأدوات ويتيح تنفيذ مهام متعددة مثل الخراطة والتفريز في دورة تثبيت واحدة.

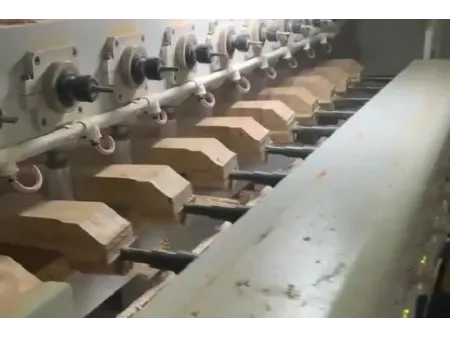

- جميع الرؤوس الثمانية تعمل بشكل متوازٍ لضمان أداء عالي الدقة، وسرعة فائقة، وموثوقية ممتازة، ما يلبّي متطلبات الإنتاج بكميات كبيرة وبدقة عالية.
