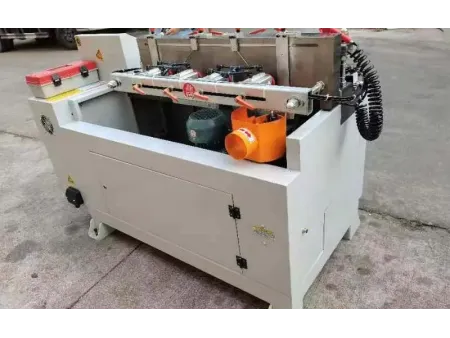

ماكينة CNC لتشكيل مفاصل تعشيقة خشبية (تشكيل مفاصل خشبية معشقة، تعشيقة وصلة ذيل الحمام) CNC Dovetail Machine

طلب عرض سعر

الموقع الإلكتروني: http://woodmachines-ae.com/1-6-4-cnc-dovetail-machine.html

\\ماكينات ومعدات ورش النجارة

ماكينة تشكيل توصيلات دقيقة (لتنفيذ وصلات التعشيق بشكل أوتوماتيكي بالكامل) مما يضمن دقة عالية وسرعة في إنتاج الأدراج ومكوّنات الأثاث الخشبي

ماكينات ومعدات ورش النجارة

سرعة عمود الحفر (العمود الدوار)18000 دورة/ دقيقة
قدرة محرك العمود الدوار3.5 كيلو وات
القدرة التشغيلية المثبتة5.0 كيلو وات
مسافة اللسانقابلة للتعديل

تتميز هذه الماكينة بنظام CNC متخصص في النجارة الدقيقة، حيث تم تصميمها خصيصاً لتشكيل مفاصل معشقة خشبية بدقة عالية، والتي تُستخدم على نطاق واسع في صناعة الأدراج، والخزائن، ومكوّنات الأثاث الهيكلية. كما تحقق المفاصل الخشبية قوة ميكانيكية فائقة ومقاومة عالية لقوى السحب والالتواء، مما يجعلها أكثر متانة واعتمادية مقارنةً بوصلات النقر واللسان التقليدية. فضلاً عن ذلك، تمكّن هذه الماكينة من معالجة سريعة ومتكررة بدقة متناهية، مع توافق محكم في التشابك بين القطع، وتدعم كلاً من التصنيع حسب الطلب والإنتاج الصناعي بكميات كبيرة.

الميزات

مزوّدة بنظام سيرفو عالي الدقة يستخدم محاور لولبية كروية ودلائل خطية، لضمان حركة سلسة وثابتة أثناء التشغيل، مع أعلى درجات الدقة في التشكيل.
تصميم ثنائي المحطات يُمكّن من تنفيذ قَطع متزامن لوصلات الذيل (الذكر) والمشط (الأنثى)، مما يوفّر استقراراً في الأداء ويزيد من كفاءة الإنتاج في التطبيقات ذات الكميات الكبيرة.
واجهة تحكم رقمية سهلة الاستخدام تتيح إدخال الأبعاد مباشرة دون الحاجة إلى برمجة، ما يجعل التشغيل سريعًا وبسيطًا حتى للمستخدمين الجدد.

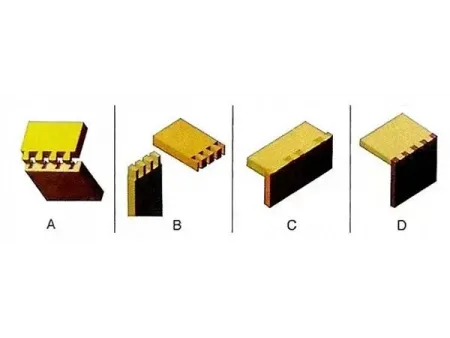

رسومات توضيحية لأنواع لسان التوصيل الخشبية

المواصفات الفنية

الموديل	HF-650	HF-900
سرعة العمود الدوار (المغزل)	18000 دورة/ دقيقة	18000 دورة/ دقيقة
قدرة محرك العمود الدوار	3.5 كيلو وات	3.5 كيلو وات
قدرة المحرك سيرفو لمحور X	0.75 كيلو وات	0.75 كيلو وات
قدرة المحرك سيرفو للمحور Y	0.75 كيلو وات	0.75 كيلو وات
القدرة الكهربائية المثبتة	5.0 كيلو وات	5.0 كيلو وات
عرض قطعة التشغيل	10 إلى 650 مم	10 إلى 900 مم
سماكة قطعة التشغيل	5 إلى 25 مم	5 إلى 25 مم
المسافة بين السنون (بين ألسنة الربط) الخشبية	قابلة للتعديل	قابلة للتعديل
زمن دورة القطع	3 إلى 30 ثانية	3 إلى 30 ثانية
أنواع اللسان الخشبية	A/B/C/D/E/F/G/H	A/B/C/D/E/F/G/H
ضغط العمل	0.7 ميجا باسكال	0.7 ميجا باسكال
أبعاد الماكينة (الطول × العرض × الارتفاع)	1890 × 860 × 1190 مم	214 × 860 × 1190 مم
وزن الماكينة	663 كجم (مع صندوق خشب)	830 كجم
