مركز تشغيل رقميCNC متطور بخمسة محاور وأربع طاولات (لزيادة الكفاءة الإنتاجية وأعلى مستويات الدقة) (لمعالجة قطع الخشب الكبيرة بدقة وكفاءة عالية) Four Table 5 Axis CNC Machining Center

طلب عرض سعر

الموقع الإلكتروني: http://woodmachines-ae.com/1-1-5-four-table-5-axis-cnc-machining-center.html

\\ماكينات ومعدات ورش النجارة

مصمم بخمسة محاور خصيصاً للتعامل مع القطع الخشبية ذات الأحجام الكبيرة والمعقّدة، ويحقق إنتاجية عالية بفضل وجود أربع طاولات مستقلة تتيح التشغيل المتوازي وتقليل وقت التوقف.

ماكينات ومعدات ورش النجارة

أقصى طول لقطع التشغيل 680 × 800 مم
وحدة التحكم المؤازر (نظام تحكم سيرفو مؤازر)مزودة بمشفّر القيمة المطلقة لضمان دقة متناهية في تحديد المواقع
المفاتيح والريليهاتمن شركة شنايدر (الفرنسية) لضمان الموثوقية
أبعاد الماكينة (الطول × العرض × الارتفاع)4500 × 3500 × 2800 مم

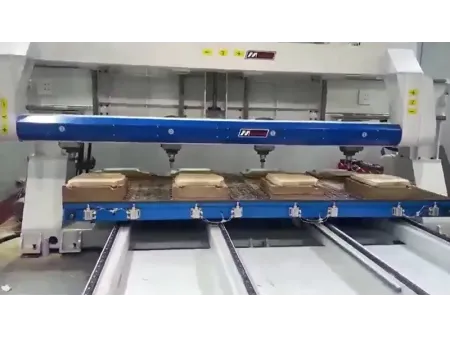

تم تصميم هذا النظام خصيصًا للإنتاج المتواصل وعالي السعة في ورش النجارة المتقدمة، حيث تسمح الطاولات الأربع بالتشغيل دون انقطاع، يتم تنفيذ المعالجة على طاولة واحدة في الوقت الذي تتم فيه عمليات التحميل أو التفريغ على الطاولات الأخرى، مما يقلّل من وقت التوقف ويزيد الإنتاجية. كما يمكن تشغيل الطاولات الأربع بشكل متزامن للتعامل مع القطع الكبيرة أو المعقّدة، مما يمنح المستخدم مرونة فائقة وكفاءة عالية في عمليات التصنيع للأثاث والديكور الخشبي بأشكال معقدة وبدقة عالية.

التطبيق (مجالات الاستخدام)

يُعد مثاليًا لتصنيع المكونات المعقدة من الخشب الصلب، كما أنه ملائم تمامًا لإنتاج أثاث الألواح الذي يتطلب تشكيل حواف دقيقة، ونقوش زخرفية، وتثقيباً عالي الدقة. وبفضل قدرته على تلبية متطلبات التصميم المتنوعة، فإنه يُعد حلاً فعالًا لأعمال النجارة الهيكلية والزخرفية على حدّ سواء، مما يجمع بين الدقة الجمالية والمتانة الهيكلية.

المواصفات الفنية

الموديل	ZX5610	ZX5611
عدد طاولات العمل	4 (طاولات تثبيت بتقنية الشفط الفراغي)	4
أقصى طول للتشغيل (لمعالجة قطعة العمل)	680 × 800 مم
مسافة الحركة (نطاق الحركة للمحاور)	المحور A (عمود أداة التشغيل/ المعالجة): دوران كامل 0 إلى 360 درجة
	المحور B (طاولة التشغيل/ المعالجة): ±91°
السرعة القصوى	المحور X: 30 م/ دقيقة	المحور X: 30 م/ دقيقة
	المحور Y: 30 م/ دقيقة	المحاور Y1/Y2: 50 م/ دقيقة
	المحور Z: 25 م/ دقيقة	المحور Z: 25 م/ دقيقة
نظام التحكم الرقمي	LNC (من تايوان)	HUST (من تايوان)
عمود دوران مزود بمحرك	ثماني محركات مزدوجة للعمود عالية السرعة بقدرة 7.5 كيلوواط لكل منها، مبردة بالماء، نوع ER32 مزودة بـ 16 أداة تتيح التشغيل المتبادل، مما يعزز كفاءة الإنتاج ويقلل وقت التوقف أثناء تغييرات الأدوات
نظام التحكم سيرفو	مشفّر القيمة المطلقة لضمان دقة متناهية في تحديد المواقع
محول التردد	أداء عالي بطاقة 15 كيلو وات × 2 قطع	أداء عالي بطاقة 30 كيلو وات × 2 قطع
طريقة تبريد العمود	نظام تبريد بالماء المبرد (تشيلر)
دليل توجيه خطي	دليل توجيه خطي عالي الدقة (من شركة Yintai أو شركة HTPMالتايوانيتان)
نظام النقل (آلية النقل الحركي)	لولب كروي عالي الدقة للمحور X لضمان حركة سلسة وتحكم مثالي لولب كروي عالي الدقة للمحور Y يعزز استقرار التشغيل وأداء القطع لولب كروي عالي الدقة للمحور Z لرفع مستوى الدقة في العمليات العمودية
المكونات الهوائية	من AirTAC التايوانية
الكابل وسلسلة السحب (لتنظيم وحماية الأسلاك خلال حركة المحاور)	كابلات وسلسلة سحب تتحمّل الأحمال الثقيلة بسرعات عالية
المفاتيح/ الريليهات	من شنايدر (Schneider) الفرنسية
أبعاد الماكينة (الطول × العرض × الارتفاع)	4500 × 3500 × 2800 مم

الميزات

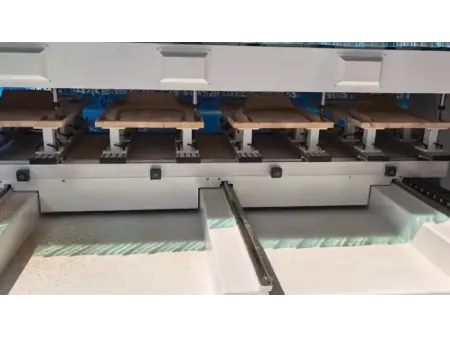

هذه الماكينة مزودة بمشابك تثبيت هوائية وأنظمة شفط بالهواء (فراغية) مربعة، ما يسمح بتثبيت قطع العمل بسرعة وأمان لضمان استقرار عمليات التشغيل.
تتميز هذه الماكينة بخمسة محاور مما يسمح بالتشغيل الشامل للأسطح الفضائية وغير المنتظمة، مما يمكنها من إتمام مهام التشكيل المعقدة بكفاءة عالية.
تتميز بأنها قادرة على التعامل مع مجموعة متنوعة من الأسطح الدورانية وإتمام تشغيل خمس أوجه في إعداد واحد، وذلك بدعم من منصة معيارية تضمن دقة متناهية على جميع أسطح قطعة العمل.
تتميز الماكينة بقدرتها على معالجة الأسطح المستوية، والمنحنية، والمائلة، والزاوية، بالإضافة إلى الأشكال ثنائية وثلاثية الأبعاد، حيث يتم تثبيتها لمرة واحدة مما يسمح بالتشغيل المتزامن بخمسة محاور للجلخ والصقل، والنقش، والتثقيب، والقطع (مركز تشغيل مكامل) من اتجاهات متعددة.
