CCGA (Ceramic Column Grid Array) Solder Column

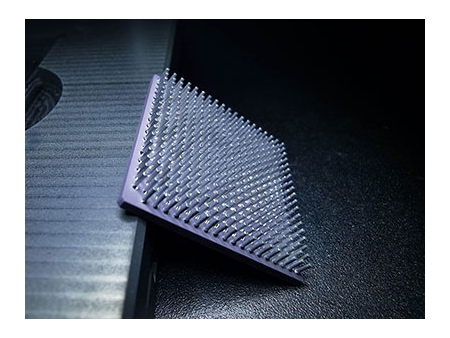

أعمدة لحام شبكة الأعمدة الخزفية CCGA، كنوع من مادة اللحام الجديد، تم تطويرها للإلكترونيات الدقيقة مع زيادة الطلب على الموثوقية، مناسبة للصناعة العسكرية، الصناعة الفضائية، الخ. بفضل تقنية CCGA، فإن المكونات الإلكترونية تتميز بموثوقية أفضل من نظائرها المعبأة BGA، حث تضمن الأداء الجيد المضاد للإهتزازات، مضادة الكلال الحراري وأداء المضاد للرطوبة. الجدير بالذكر، أن تغليف CCGA يعد الحل الجيد للتغلب على عدم المطابقة CTE بين الرقاقة ولوحة الدوائر المطبوعة PCB.

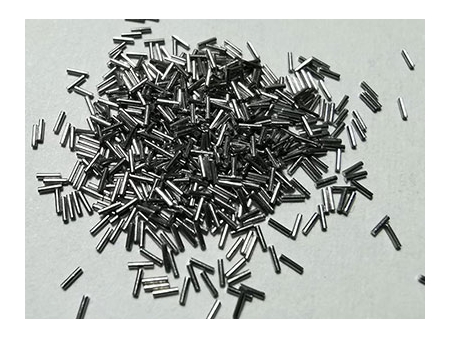

توفر شركة JUFENG أعمدة لحام شبكة الأعمدة الخزفية CCGA لقطر من 0.2 إلى 0.9 مم، الطول بنطاق مخصص من 1 إلى 4 مم. تضمن العملية المتقدمة التي نعتمدها أن الأعمدة ذات فراغ قليل جداً، وكنتيجة لذلك، تحقق الموثوقية الجيدة جداً.

الخصائص

من خلال عمليات التصنيع الخاصة لدينا، تتميز النوابض الحلزونية الصغيرة جداً بالدقة العالية والتسطيح الطرفي، وكنتيجة لذلك، تضمن التغليف بدقة التجميع والخطأ متعدد المستويات.
تم تطبيق المعالجة الخاصة المضادة للأكسدة للنوابض الحلزونية الدقيقة، حيث تضمن مستوى الأكسدة المنخفض على طرف السطح، وبذلك ضمان أداء الترطيب في اللحام.
تم اعتماد عملية القولبة المباشرة للنوابض الحلزونية الدقيقة، حيث تضمن الفراغ قليل جداً، وبذلك تضمن الموثوقية الجيدة أثناء الاستخدام.
تتميز حزمة صفيف شبكة الكرات الخزفية (CBGA) بالموثوقية الضعيفة نسبياً بسبب عجز كرات اللحام في الامتصاص الجيد للاجهاد الناجم عن عدم تطابق بين CTE ومادة السيراميك ولوحة الدائرة المطبوعة PCB. بينما حزمة صفيف شبكة الأعمدة الخزفية (CCGA) تحقق موثوقية أفضل بكثير لنفس الحمل، وهذا يعود لأن أعمد اللحام قادرة على الامتصاص الجيد للاجهاد الناتج عن عدم تطابق CTE، وبذلك مقاومة المزيد من الاهتزازات والتشوهات. وكنتيجة لذلك، فإن حزمة CCGA مناسبة للرقائق ذات الحجم الأكبر.

1)أعمدة القصدير

أعمدة القصدير	المادة	القياس (القطر×الطول) (مم)	ملاحظات
	Pb90Sn10	0.5*2.2	المادة والقياس مخصصة حسب الطلب
		0.5*2.5
		0.5*1.5
		0.4*2.2
		0.4*1.5
		0.3*1.27

2)أعمد النحاس

أعمدة النحاس	المادة	القياس (القطر×الطول) (مم)	الطلاء	ملاحظات
	TU2	0.5*2.2	Sn/Ni/Au, etc.	المادة والقياس مخصصة حسب الطلب
		0.5*2.5
		0.5*1.5
		0.4*2.2
		0.4*1.5
		0.3*1.27

3)الأعمد الملبسة بالنحاس

الأعمد الملبسة بالنحاس	المادة	القياس (القطر×الطول) (مم)	ملاحظات
	القلب: Sn20Pb80، الربط: Cu، الطلاء: Sn63Pb37	0.51*2.21	المادة والقياس مخصصة حسب الطلب
		0.51*2.31
		0.51*2.54
		0.51*3.81

4)النوابض الحلزونية الدقيقة

كنوع جديد من أعمدة اللحام، تعد النوابض الحلزونية الدقيقة مناسبة للربط البيني لحزمة CCGA IC في البيئة القاسية. النوابض الحلزونية الدقيقة تظهر الأداء الميكانيكي، في الاختبارات باستخدام مركبات اختبار سلسلة ديزي، النوابض تمتص الإهتزازات الشديدة التي قد تصل إلى 50,000 جرام قبل بجث لها التلف. النوابض الحلزونية الدقيقة قابلة للتطبيق التجاري في الصناعة الفضائية، الإلكترونيات الجوية، الصناعة العسكرية، وتقنية حفر الآبار النفكية والصناعة الإلكترونية للسيارات.

النوابض الحلزونية الدقيقة	المادة	القياس (القطر×الطول) (مم)	الطلاء	ملاحظات
	BeCu	0.51*1.27	Sn60Pb40(2.5μm)	المادة والقياس مخصصة حسب الطلب
		0.51*1.27	Ni/Cu Au:0.25μm Ni:0.76-1.5μm
		0.4*1.0	Sn60Pb40(2.5μm)
