خط إنتاج الزجاج الرقائقي المقوس والمسطح
Curved and Flat Laminated Glass Line
خط إنتاج الزجاج المجلتن هذا قادر على إنتاج الزجاج متعدد الطبقات المقوس والمسطح.
نأخذ خط إنتاج الزجاج المجلتن المسطح والمقوس JC2560 كمثال، فيما يلي نعرض المواصفات الفنية للخط.
الوصف العام
الخصائص - صمم خط إنتاج الزجاج متعدد الطبقات هذا بنظام التحكم المتكامل PLC، تصميم العمليات المناسب، درجة عالية من التشغيل الآلي، سهولة التشغيل، الترابط الجيد بين الأقسام المختلفة، التشغيل المستقر، الدقة العالية والتزامن الممتاز.
- ماكينة غسل الزجاج هي من المعدات المهمة التي تؤثر على نظافة وجودة الزجاج المجلتن. يمكن ضبط الأسطوانات المطاطية العلوية، أسطوانات الفرش، الشفرات الهوائية بنمط كهربائي وفقاً لسمك الزجاج. يمكن رفع الجزء العلوي بالكامل 400 مم لتسهيل عمليات التنظيف والصيانة. تشغل أسطوانات الفرش العلوية والسفلية بواسطة محرك مستقل. تتكون أسطوانات الفرش العلوية من أسطوانتين بفرش خشنة وأسطوانة ذات فرشة ناعمة، مصممة خصيصاً لغسل الزجاج منخفض الأنبعاث "Low-E glass" والزجاج المطلي بدون التسبب في تلف طبقة الفيلم الموجودة على الزجاج. يعتمد زوجين من الشفرات الهوائية من الفولاذ المقاوم للصدأ. نافخات الهواء تستخدم رغوة العازلة للصوت وشاش الفلترة لفتحة دخول الهواء لكي توفر حجم هواء كبير، مستوى ضوضاء منخفض وأداء تجفيف جيد.
- تتكون حجرة التجميع من طاولة التجميع، طاولة رفع البكرات الشاملة، أسطوانة التموضع، حاملة فيلم PVB، آلية النقل و وحدة الرفع بقوة الألتصاق بشفط الهواء الآلية لتسهيل تجميع طبقات الزجاج المتعددة وألواح الزجاج الكبيرة. بعد عملية التموضع والمحاذاة الآلية، كل لوح من الزجاج والفيلم سوف تنقل إلى أسطوانات كبس الزجاج بوسطة الناقل التحويلي ويعمل بنفس سرعة أسطوانات المعالجة. وبذلك يتم أخلاء حجرة التجميع بسرعة قبل الزجاج القادم.
- تتميز مكبس أسطونات الزجاج الرقائقي بالتركيبة المناسبة والتشغيل البسيط. الناقل الرئيسي صمم بوحدة التشغيل بالتروس ووحدة التحكم في التردد المتغير للتحكم في سرعة النقل بدقة وسهولة. يعتمد أنبوب التسخين الكوارتز كعنصر للتسخين. يتم التحكم المسافة بين أسطوانات الكبس الكبيرة بواسطة جهاز التشفير المعروض على الشاشة لسهولة الضبط.
يتكون خط إنتاج الزجاج الرقائقي المسطح من ماكينة الغسل والتجفيف، طاولة تحميل الزجاج، جهاز تموضع الآلي، وحدة الرفع بقوة الألتصاق بشفط الهواء الآلية، ناقل التحويل، ماكين وضع فيلم PVB (حامل رول الفيلم PVB)، مكبس أسطونات الزجاج المسخن، الخ.
يستخدم خط التصفيحح بشكل أساسي لتصنيع الزجاج الأمن الرقائقي، الزجاج المصفح المضاد للرصاص وغيرها. العميل يحتاج لشراء المعدات بشكل منفصل مثل المجفف، مزيل الرطوبة ومكيف الهواء.
المواصفات الفنية| أقصى قياس للزجاج | 6000×2440 mm |
| أقل قياس للزجاج | 400×400 mm |
| سمك الزجاج | 6～80 mm |
| طول الزجاج | 26200 mm |
| مصدر الطاقة الكهربائية | AC380V 50HZ |
| القدرة الكلية | 178 KW |
عرض المعدات

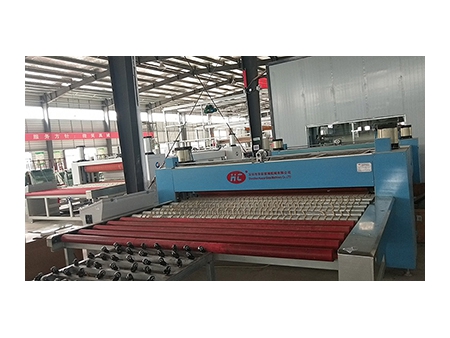

ماكينة غسل الزجاج الأفقية QX2500C-LOW-E
تتميز ماكينة غسل زجاج منخفض الأنبعاث QX2500C-LOW-E بالتركيبة الأفقية وتتكون من وحدة التحميل، الغسل، التجفيف ووحدة التفريغ، نافخ الهواء، خزانة التحكم الكهربائي، الخ.
- أطار هيكل الماكينة ملحوم بقطاعات ذات الجودة العالية بطلاء دهان فائق المواصفات.
- أسطونات هي أسطوانات مطاطية مصلدة بالكامل φ85 مم.
- وحدة التحميل والشطف المسبق مجهزة بحوض ماء من الفولاذ المقاوم للصدأ وخرطوم رش الماء. كل أجزاء التلامس مع الماء المصنوع من الفولاذ المقاوم للصدأ لمنع الصدأ. أسفل أسطوانات النقل المطاطية مغمورة في الماء لتؤدي الشطف المسبق للزجاج، بهدف منع دخول الشوائب إلى الخزان وتفادي حدوث الخدش للسطح والأسطوانات.
- وحدة الغسل: تعتمد لولب التسديد ذو القوة العالية، الجزء العلوي لوحدة الغسل والتجفيف ومزود بمحركات للرفع إلى أعلى وأسفل من أجل تحقيق سهولة التشغيل والصيانة. يمكن رفع الفرش العلوية، الأسطوانات والشفرات الهوائية إلى مسافة رفع 400 مم وفقاً لسمك الزجاج. يتم تشغيل أسطوانات الفرش العلوية والسفلية على الترتيب المشغلة من مجموعتين من المحركات. الفرش العلوية يتكون من فرشتين خشنة وفرشة واحدة ناعمة لغسل الزجاج منخفض الأنبعاث low-E والزجاج المطلي.
- وحدة التجفيف صممت بتركيبة محكمة، منخفضة الضوضاء، القدرة الإنتاجية العالية. الماوح ركبت في الجزء العلوي للمجفف، لتقليل من المساحة الأرضية المستغلة. يعتمد شبك فلترة دقيق على مدخل الهواء لصناديق المروحة بحيث محاطة بمواد كاتمة للصوت للتقليل من ضوضاء التشغيل وبدون التاثير على سعة أندفاع الهواء. زوجين من الشفرات الهوائية الخاضعة لتقنيى المعالجة للفولاذ المقاوم للصدأ الإيطالية. مقارنة مع طريقة التجفيف التقليدية، فإن الشفرات الهوائية توفر أداء تجفيف فائق وبدون الحاجة للتسخين وجودة التجفيف لا تتأث مع سنوات الاستخدام. ماكينة غسل الزجاج الأفقية مناسبة لدمجها مع فرن تقسية الزجاج، خط طباعة الشاشة الزجاجية، خط تصفيح الزجاج، الخ. والتي تتطلب تأثيرات غسل وتجفيف عالية.
- آلية النقل تشغل بواسطة التروس المخروطية ذات الاستقرارية والمتانة العاليتين.
- نظام الشطف بالماء صمم للتحكم في مصدر المياه، توفير في مصدر المياه والتقليل من تكاليف الإنتاج. خزانات المياه مصنوعة من لوح الفولاذ المقاوم للصدأ الفائق. موصلة مع مضخات المياه والمجهزة بوصلات الربط السريعة، لذلك فإن خزانات المياه يمكن تفريغها بسهولة وتنظيفها.
- نظام التحكم الإلكتروني: المحرك، مضخة المياه، الناقل الزجاجي، أجهزة الإضاءة والرفع كلها تتميز بالتصميم المناسب، المظهر الخارجي الأنيق، التشغيل السهل، التشغيل الرئيسي والعرض الرقمي VFD لسمك الزجاج. يتم التحكم في إرتفاع الرفع جهاز التشفير الدقيق والمقياس الرقمي الذكي.
| أقصى قياس للزجاج (مم) | 2500 |
| أقل قياس للزجاج (مم) | 300×300 (موضوعة بشكل قطري) |
| سمك الزجاج (مم) | 3～25 |
| سرعة النقل (متر لكل دقيقة) | 1.0-8.0 |
| القدرة الكهربائية (KW) | 28.98 |
| الفرش (زوج) | 3 |
| قطر أسطوانة الفرش (مم) | 160 |
| قطر أسطوانة النقل (مم) | 85 |
| عدد خزانات المياه | 2 |
| الشفرات الهوائية (زوج) | 2 |
| الإرتفاع (مم) | 860 |
| الأبعاد (مم) | 5800×3500×2600 |
جهاز التموضع الآلي HP1600
يتميز جهاز التموضع الآلي بالتصميم الأفقي، مكون من إطار الماكينة، آلية التموضع، نظام النقل، نظام الهواء المضغوط، نظام التحكم الكهربائي، الخ.
إطار جسم الماكينة ملحوم من مواد الفولاذ القياسي مع طبقة من الطلاء. يعتمد المحرك الرئيسي ناقل الجنزير، نظام VFD والعرض الرقمي.
طاولة التجميع مجهزة بآلية الرفع بالهواء المضغوط والعجلات الشاملة. حواف الطاولة مجهزة بعجلات التموضع لتصحيح تموضع الزجاج.
| أقصى قياس للزجاج (مم) | 6000×2500 |
| أقل قياس للزجاج (مم) | 400×400 |
| القدرة الكهربائية (KW) | 1.5×2 |
| سرعة النقل (متر لكل دقيقة) | 0.5～8.0 |
| الإرتفاع (مم) | 860 |
| ضغط مصدر الهواء (MPa) | 0.6～0.8 |
| الأبعاد (مم) | 3600×1600×860mm |

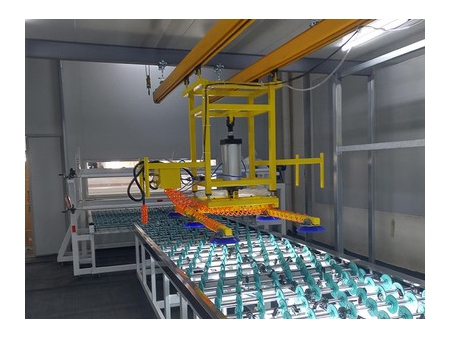

رافعة مناولة الزجاج بشفاطات الهواء
- ماكينة مناولة الزجاج الآلية هذه تعتمد أكواب لشفط الهواء بحيث تعمل على نقل الزجاج، تتكون من مرفاع علوي (يتحرك على مسار محدد)، اكواب الشفط الهوائي، نظام التفريغ الهوائي "فاكيوم" ونظام التحكم الكهربائي.
- يتم التحكم في ضغط الشفط الهوائي بواسطة مولد التفريغ الهوائي ذو الدقة العالية SMC.
- رفع أكواب الشفط تتم بواسطة تقنية الهواء المضغوط، الموثوقة والأمنة.
- يتم تحريك الرافعة بواسطة القوة البشرية.
- عدد اكواب الشفط: 6 أكواب.
- ضغط التفريغ الهوائي: من -0.05 إلى -0.08 ميجا باسكال.
- يوفر العميل سكة مسار الحركة لأكواب الشفط الهوائي.

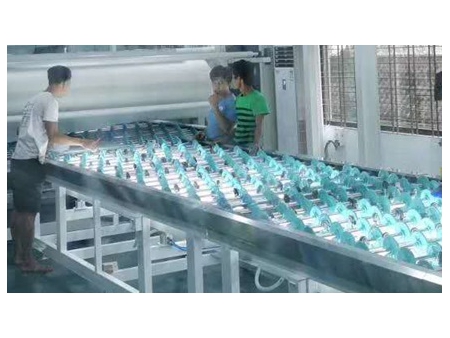

حاملة رول الفيلم PVB
يمكن تحميل ثلاث بكرات من فيلم PVB بمواصفات مختلفة. يتم تشغيل عمليات الفك وإعادة اللف للبكرات يدوياً. يتم تبديل بكرة الفيلم بواسطة الاستبدال بالرفع.
ناقل البكرات GD2500
يعتمد ناقل البكرات تركيبة الإطار الأفقي ويتكون من إطار الماكينة، نظام النقل ونظام التحكم الكهربائي.
إطار الماكينة ملحوم من قطاعات الفولاذ المقاوم للصدأ ومرشوش بالطلاء.
يستخدم ناقل البكرات الناقل الجنزيري ويتم ضبط سرعة النقل بواسطة نظام VFD ويحقق العرض الرقمي للبارامترات.
| أقل قياس للزجاج (مم) | 400×400 |
| القدرة الكهربائية (KW) | 1.5 |
| سرعة النقل (متر لكل دقيقة) | 0.5～8.0 |
| الإرتفاع (مم) | 860 |
| الأبعاد (مم) | 2400×2780×860 |
ماكينة الترقيق الحراري للزجاج GY2500
- ماكينة الترقيق الحراري للزجاج تتكون من الخزانة الكهربائية ووحدة التحميل، التسخين المسبق، المعالجة المسبقة (التشغيل المستقل)، التسخين الأول، التسخين الثاني، أسطونات الترقيق (المشغل المستقل) وقسم عدم التحميل. بعد خضوع لعملية التسخين المسبق، المعالجة المسبقة، التسخين والمعالجة، طبقة أو طبقتين من الزجاج وطبقة متوسطة من PVB/SGP ، حيث يتم ربطها مع بعض لتكوين الزجاج الرقائقي "مجلتن". الأسطوانات المطاطية المقاومة لدرجات الحرارة العالية المستوردة لديها القدرة على الضغط المنتظم على الزجاج المتعدد الطبقات من خلال مروره بين الأسطوانت لإزالة الفقعات الهوائية وضمان تأثير الألتصاق الكامل بين العناصر المكونة.
- يتميز نظام التسخين بالتحكم الجزئي لدرجة الحرارة، العرض الرقمي الدقيق لدرجة الحرارة والتحكم الآلي في درجة الحرارة الثابتة. أنابيب التسخين بالأشعة تحت الحمراء تعتمد كعناصر للتسخين، تعزز من كفاءة التسخين ويقلل من استهلاك الطاقة.
- أسطونات الكبس الكبيرة العلوية والسفلية تشغل بمخفضات مستقلة. يمكن التحكم في الفجوة بين رول الكبس الكبيرة بواسطة نظام PLC وعرضها على شاشة اللمس. قطر لأسطوانات الكبس الكبيرة 330 مم.
- إطار الماكينة مكون من قطاعات الفولاذ الملحومة والمطلية برش الطلاء.
- صمم النقل الرئيسي بمشغل التروس، ووحدة التحكم بالتردد المتغير والعرض الرقمي للسرعة لتحقيق الدقة والسهولة في التحكم في سرعة النقل.
- أسطوانات النقل تعتمد عمود الدوران لرول الفولاذ العاري الملفوفة حول حبال الأرميد.
| أقصى عرض للزجاج (مم) | 2440 |
| سمك الزجاج (مم) | 6～80 (العرض الرقمي) |
| أقل قياس للزجاج (مم) | 450×450 |
| أقصى طول لقوس الزجاج (مم) | 300 |
| القدرة الكهربائية الكلية (KW) | 142.5 |
| القدرة الكهربائة للتسخين (KW) | 132 |
| سرعة النقل (متر لكل دقيقة) | 0.5～2.5 |
| ضغط مصدر الهواء (MPa) | 0.6～0.8 |
| الأبعاد (مم) | 10800×3500×2000 |
| الوزن (كجم) | 8600 |
