رافعة ذراع تلسكوبي متحركة ذاتية الدفع (رافعة مان لفت)، سلسلة HT270/HT285J Self-Propelled Telescopic Boom Lift
طلب عرض سعر
الموقع الإلكتروني: http://aerial-liftequip.asia/6-2-self-propelled-telescopic-boom-lift.html
رافعة ذراع تلسكوبي متحركة ذاتية الدفع (رافعة مان لفت)، سلسلة HT270/HT285JSelf-Propelled Telescopic Boom Lift
شاهد الفيديو
تم تصميم رافعة ذراع تلسكوبي متحركة ذاتية الدفع (رافعة مان لفت)، سلسلة HT270/HT285J لتعزيز كفاءة العمل من خلال منصة عمل كبيرة تسمح لثلاثة عمال بالوقوف عليها. كما تستطيع هذه الرافعة التلسكوبية رفع أحمال تصل إلى 230 كجم إلى ارتفاعات عمل تصل حتى 28.5 متر. فضلاً عن ذلك، يوفر امتداد الذراع الكبير ودوران الطاولة الدوارة بزاوية 360 درجة مرونة كبيرة لتطبيقات مواقع العمل الصعبة. وبفضل أوضاع السرعة القابلة للتعديل أثناء التنقل، يمكن للرافعة التلسكوبية المتحركة التعامل مع مجموعة متنوعة من مهام الرفع في الأماكن الضيقة وعلى الأراضي الوعرة.
الميزات القياسية
- منصة ذاتية التسوية
- منصة دوارة هيدروليكية
- أجهزة تحكم كاملة متناسبة بنظام تأثير هول
- نظام التحقق من جاهزية التشغيل
- توصيل كهربائي AC إلى المنصة
- دوران الطاولة بزاوية 360 درجة
- إنذار صوتي (صوت هاون)
- عداد ساعات التشغيل
- نظام إنذار عند الميلان
- نظام دفع قوي
- محرك بسرعتين
- مضخة للطوارئ
- نظام تحكم ذكي CAN
- مستشعر التحميل الزائد
- نظام حماية إعادة تشغيل المحرك
- نظام إيقاف تشغيل تلقائي عند فشل المحرك
- حامل محرك قابل للدروان لتسهيل أعمال الصيانة
ميزات إضافية (اختيارية)
- باب أمان متأرجح للمنصة
- ذراع بديل للمنصة
- تجهيزات توصيل أجهزة اللحام على المنصة
- توصيل سلك اللحام إلى المنصة
- توصيل خط هواء مضغوط إلى المنصة
- مبرد الزيت الهيدروليكي
- زيت هيدروليكي للمناطق شديدة البرودة
- أنابيب مخصصة للمناطق الباردة جداً
- تجهيزات مخصصة للعمل في البيئات الصعبة
- نظام حماية هوائي أثناء التصادم
- صينية أدوات (لحمل وتنظيم أدوات العمل)
- أنظمة إنذار السلامة
- أضواء عمل للمنصة
- أضواء قيادة أمامية
- تجهيزات عمليات الجر في الأراضي الوعرة
- مصدر طاقة كهربائي AC
- نظام التسخين المسبق للمحرك
- مكونات بدء التشغيل البارد
- مجموعة مولد كهرباء AC
- كاتم صوت مع نظام تنقية عادم الديزل
- كاتم صوت مقاوم للحرائق لمحرك الديزل
- مرشح هواء أولي لحماية المحرك
المواصفات
| الموديل | HT270 | HT285J |
| أقصى ارتفاع تشغيلي (م) | 27m | 28.5m |
| أقصى ارتفاع للمنصة (م) | 25m | 26.5m |
| أقصى امتداد للذراع (م) | 20.2m | 21.6m |
| أكبر وزن يمكن رفعه (كجم) | 230kg | 230kg |
| أبعاد المنصة (العرض × الطول × الارتفاع) B*C*A | 1.8×0.76×1.1m | 1.8×0.76×1.1m |
| الارتفاع أثناء الطي D | 2.8m | 2.8m |
| الطول عند الطي E | 11.168m | 12.05m |
| العرض F | 2.3/2.5m | 2.3/2.5m |
| قاعدة العجلات G | 3.0m | 3.0m |
| الخلوص الأرضي H | 0.4m | 0.4m |
| دوران الطاولة الدوارة | 360° | 360° |
| امتداد خلفي للطاولة الدوارة | 1.5m | 1.5m |
| دوران المنصة (°) | 180° | 180° |
| دوران الذراع | / | 130°( 75°/-55°） |
| سرعة الحركة في حالة الطي (كم/ساعة) | 5.1 كم/ ساعة | 5.1 كم/ ساعة |
| سرعة الحركة في حالة الارتفاع (كم/ساعة) | 1.1 كم/ ساعة | 1.1 كم/ ساعة |
| قدرة التسلق (نظام 4WD) (%) | 45% | 45% |
| أصغر نصف قطر دوران – من الداخل (م) | 3.6m | 3.6m |
| أصغر نصف قطر دوران – من الخارج (م) | 6.88m | 6.88m |
| عدد عجلات الدفع | 4 | 4 |
| عدد عجلات التوجيه | 2 | 2 |
| نظام التحكم | نظام تحكم هيدروليكي-كهربائي نسبي | نظام تحكم هيدروليكي-كهربائي نسبي |
| جهد النظام (فولت) | DC 12V | DC 12V |
| سعة خزان الزيت الهيدروليكي (لتر) | 180 لتر | 180 لتر |
| سعة خزان الوقود (لتر) | 130 لتر | 130 لتر |
| مقاس الإطارات | إطارات مطاطية صلبة، 36/14-20 | إطارات مطاطية صلبة، 36/14-20 |
| الطاقة / نوع المحرك | محرك كمينز QSF2.8T بقدرة 54 كيلوواط | محرك كمينز QSF2.8T بقدرة 54 كيلوواط |
| الوزن الإجمالي للرافعة عند احتساب وجود المحور المتأرجح | 16100 | 16600 |
| الوزن الإجمالي للرافعة بدون احتساب وجود المحور المتأرجح | 15400 | 15500 |

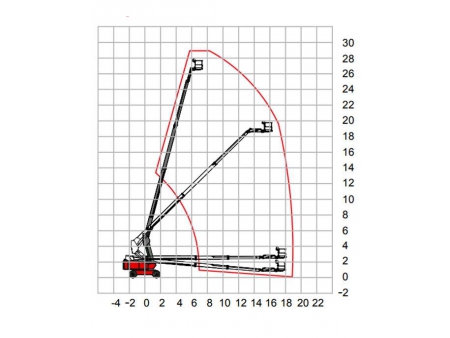

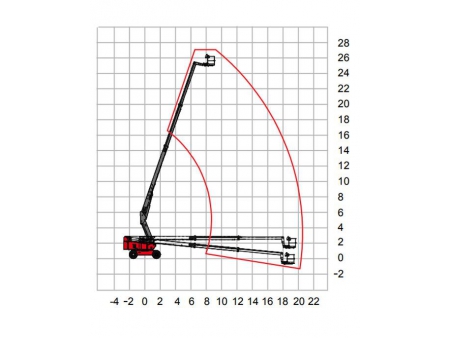

الارتفاعات أثناء التشغيل
- HT270
- HT285J
الأبعاد في وضع الطي (التخزين)
HT270
HT285J
