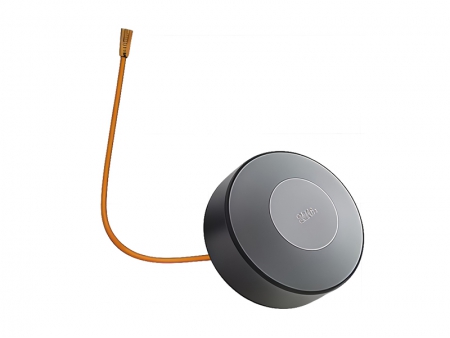

مستشعر التفريغ الجزئي بتقنية دمج الاستشعار A1 (SFPD) هو جهاز مراقبة متطور للتفريغ الجزئي عبر الإنترنت، متعدد الأنماط ومتعدد النطاقات وقابل للتكيف. يتميز الجهاز بقدرته على القياس المتزامن لأنماط متعددة تشمل التردد العالي جداً (UHF)، الجهد الأرضي العابر (TEV)، الانبعاث الصوتي (AE)، بالإضافة إلى قياس درجة الحرارة والرطوبة المحيطة. يتيح هذا الحساس إجراء معايرة ديناميكية وفورية في موقع قياس التفريغ الجزئي، ويختار بشكل تلقائي قناة القياس التي تتمتع بأفضل نسبة إشارة إلى ضوضاء، مما يضمن دقة وموثوقية عالية في الرصد. يعد الجهاز مناسب للكشف المباشر عن التفريغ الجزئي في مختلف معدات الجهد المتوسط والعالي مثل المفاتيح الكهربائي، المحولات، أنظمة العزل الغازية (GIS)، والكابلات.

المواصفات الفنية

نطاق قياس التردد العالي جداً (UHF)	300MHz~2.2GHz
حساسية قياس التردد العالي جداً (UHF)	-85dBm
النطاق الديناميكي لقياس التردد العالي جداً (UHF)	70dB
نطاق قياس الجهد الأرضي العابر (TEV)	3MHz~100MHz
حساسية قياس الجهد الأرضي العابر (TEV)	-80dBm
النطاق الديناميكي لقياس الجهد الأرضي العابر (TEV)	65dB
نطاق قياس الانبعاث الصوتي (AE)	100Hz~80kHz
حساسية قياس الانبعاث الصوتي (AE)	-41dBV/Pa
التردد المركزي لحساس الانبعاث الصوتي (AE)	42kHz
نطاق القياس ودقة درجة الحرارة المحيطة	-20℃~85℃; ±0.5℃; مخصصة
طاق القياس ودقة الرطوبة المحيطة	0~100%RH, ±3%RH, مخصصة
استراتيجية المعايرة الديناميكية للضوضاء البيئية	يتم إجراء المعايرة التلقائية مرة واحدة على الأقل يومياً
استراتيجية نقل البيانات	الاستحواذ والإرسال مرة واحدة بفاصل زمني من 1 ثانية إلى 30 دقيقة
عدد قنوات الاستراتيجية عالية التردد	دعم قناتين لالتقاط إشارات التردد العالي جداً (UHF)

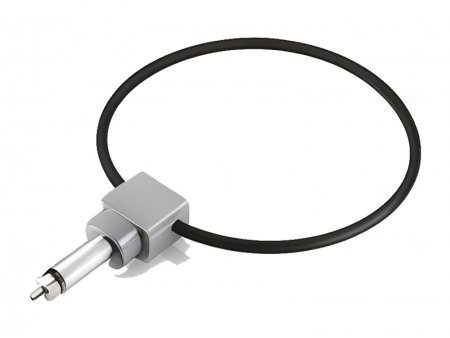

دعم هوائي UHF خارجي	هوائي حلقي، هوائي شريطي، هوائي مسطح، أشكال مخصصة أخرى
دعم مجس استشعار خارجي	HFCT، AE، درجة الحرارة والرطوبة، مجسات مخصصة أخرى
طريقة تزامن تردد الطاقة	المزامنة الداخلية
طريقة تزويد الطاقة الكهربائية	التيار الكهربائي: AC220V، بطارية DC12V/24V: 19AH مخصصة

الجزء الرئيسي من الحساس

الأبعاد (L×W×H)	138×90×38mm
الوزن	0.6 كجم (يشمل البطارية الصناعية والمغناطيس الصناعي)
مادة الغلاف	غطاء الحساس الخلفي: سبيكة الألمنيوم غطاء الحساس الأمامي: بلاستيك PVC درجة صناعية
طريقة التركيب	نوع مغناطيسي (يتم تركيب مغناطيس صناعي داخل الحساس)، نوع التثبيت بالربط، نوع اللصق

مؤشرات الاتصال

الاتصال اللاسلكي	القناة 1: 490MHz-510MHz GFSK القناة 2: 2.4GHz
مسافة الاتصال اللاسلكي	مسافة الفراغ الحر لا تزيد عن 100 متر، ويمكن تحقيق نقل لمسافة أطول من خلال استخدام مرحل شبكة ذات تنظيم ذاتي
الاتصال السلكي	واجهة RS485، وناقل اتصالات ضوئية على شكل حلقة ذاتية الإصلاح
مسافة الاتصال السلكي	لا تزيد عن 100 متر (RS485)، لا تزيد عن 20 كيلو متر (ناقل اتصالات ضوئية حلقي ذاتي الإصلاح)

الخصائص

المعالجة القائمة على الشرائح:

يتم دمج عمليات الترشيح والتضخيم والكشف ضمن الشرائح، مما يوفر مخرجات رقمية لإشارة الاستشعار الأمامية ويعزز بشكل منهجي أداء مقاومة التداخل وتناسق النتائج.

اختيار تكيفي للقناة:

يتم تنفيذ معايرة إشارة ديناميكية في موقع قياس التفريغ الجزئي، مع اختيار ذكي لقناة القياس التي تمتلك أعلى نسبة إشارة إلى ضوضاء.

استهلاك طاقة منخفض جداً:

مصمم لاستهلاك طاقة منخفض للغاية مع زمن استعداد طويل، مما يتيح تشغيل مستمر لمدة لا تقل عن 5 سنوات بفاصل استحواذ ونقل بيانات للتفريغ الجزئي كل 15 دقيقة.

نشر مرن:

يدعم الشكل المتكامل والشكل المنفصل للمنتج، حيث يمكن دمج المجس الأمامي داخل جسم الحساس أو توصيله بكابل لتوفير نشر أكثر مرونة وتحسين حساسية التقاط الإشارة.

قناة مزدوجة ذات تردد عالي:

يدعم الاستحواذ المتزامن من قناتين للإشارات الكهرومغناطيسية عالية التردد مع معايرة متبادلة لتعزيز القدرة على مقاومة التداخل.

هيكلية حوسبة متعددة المستويات:

يعتمد على هيكلية حوسبة تشمل الحوسبة المحلية في مقدمة الحساس، والحوسبة على الحافة عند البوابة، وتحليل البيانات الضخمة في السحابة، مما يقلل من تكاليف نقل البيانات ويضمن تشغيل آمن وموثوق لشبكة قياس التفريغ الجزئي في بيئتي العمل عبر الإنترنت وخارجها.
