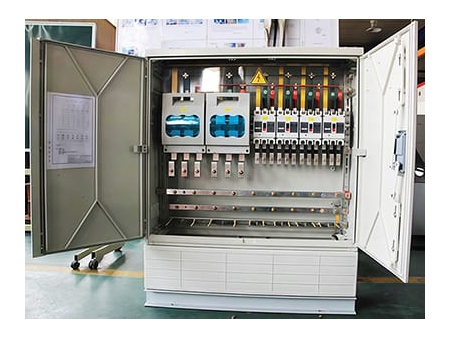

صندوق توزيع الكابلات الكهربائية للجهد المنخفض

طلب عرض سعر

الموقع الإلكتروني: http://hvpower-equip.asia/1-1-low-voltage-cable-distribution-box.html

مع تطور عمليات تمديد الكابلات في شبكات الطاقة، وعند وجود أحمال مستقلة ذات سعة صغيرة وتوزيع نسبي مركز، يمكن توصيل عدة فروع كابلات من خلال صندوق توزيع كابلات الجهد المنخفض.

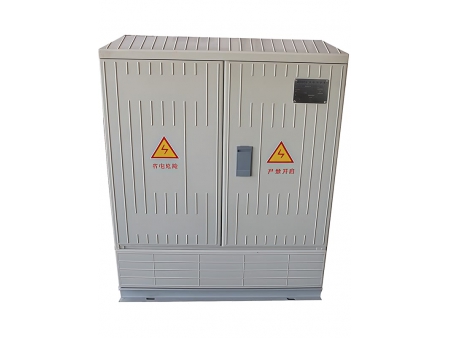

يتم تصنيع غلاف صندوق التوزيع من بوليستر مقوى بالألياف الزجاجية (SMC)، مما يمنحه مستوى عالي من الحماية ضد مخاطر الصدمات الكهربائية.

بالمقارنة مع المنتجات المماثلة، يتميز صندوق التفرع الكابلي بحجم أصغر بنسبة تصل إلى الثلث، مع سهولة كبيرة في التركيب، كما أن تصميمه الهندسي يقلل من مخاطر نشوب الحرائق.

تم تصميم هذا الصندوق وتصنيعه خصيصًا وفقًا لمعايير الطاقة الكهربائية، بما يتوافق مع اللوائح الصينية والدولية.

التطبيقات

يستخدم صندوق توزيع كابلات الجهد المنخفض في نظام توزيع الطاقة الذي يعمل بالتيار المتردد بتردد 50 هرتز وجهد اسمي 380 فولت. ويعمل هذا الصندوق كمرفق داعم في مشاريع تحويل وتمديد شبكات الكابلات.

يمكن تركيبه في الأماكن الخارجية أو الداخلية أو تحت الأرض، ويستخدم في توزيع الطاقة والتحكم بها لتشغيل أجهزة التغذية، الإنارة، ومعدات التوزيع الكهربائية.

يلعب صندوق توزيع الكابلات دور في الربط، والتفريع، والتمرير أو التحويل، مما يوفر سهولة كبيرة في تصميم وتشغيل شبكات الكابلات.

ويمكن تزويده بمكونات إضافية لاستخدامه كصندوق تحكم في المضخات، أو كخزانة لمعدات الاتصالات، أو كلوحة تحكم في أعمدة الإنارة أو إشارات المرور، الخ.

المواصفات الفنية

الجهد المقنن: 380 فولت

الجهد العزل المقنن: 690 فولت

جهد تحمل تردد القدرة: 2500 فولت

الجهد المقنن: 100 أمبير، 200 أمبير، 250 أمبير، 315 أمبير، 400 أمبير، 500 أمبير، 630 أمبير.

تيار فصل دائرة القصر المقنن: 16، 31.5، 40، 50 كيلو أمبير

درجة حماية الغلاف: IP33

أهمية ونوع صندوق توزيع الكابلات

ظروف التشغيل

الارتفاع: لا يزيد عن 1000 متر

أقصى درجة حرارة للهواء: 40 درجة مئوية

متوسط أعلى درجة حرارة شهرية: 30 درجة مئوية

أعلى متوسط سنوي لدرجة حرارة الهواء: 20 درجة مئوية

أدنى درجة حرارة للهواء: -30 درجة مئوية (خارجي)

أقصى فرق حراري يومي: 25 كلفن

متوسط الرطوبة النسبية لا يزيد عن 90%

تسارع الأفقي للسطح الأرضي: أقل من 3.0 متر لكل ثانية مربعة

تسارع العمودي للسطح الأرضي: أقل من 1.5 متر لكل ثانية مربعة

مستوى التلوث: درجة Ⅲ
