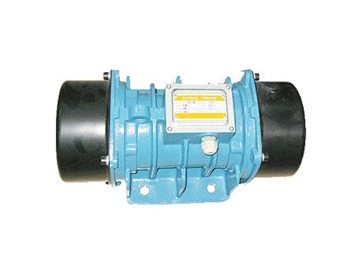

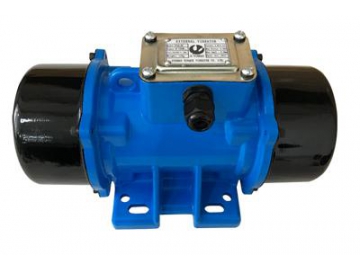

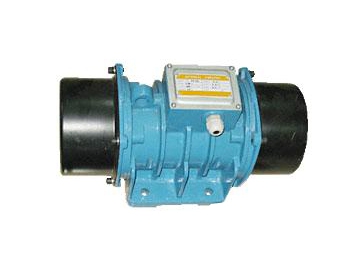

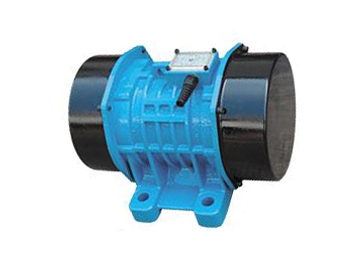

هزاز خرسانة بمحرك كهربائي رباعي الأقطاب ثلاثي الطور External Concrete Vibrator with 3 Phase Electric Motor
طلب عرض سعر
تستتخدم هزازات الخرسانة من فئة ZF على نطاق واسع في مختلف المجالات المتعلقة بدمك الخرسانة أو في التطبيقات التي تحتاج فيها مصدر أهتزاز. مثل بعض أنواع السيور الناقلة، معدات غربلة المواد، بعض ماكينات التعبئة، أنتاج الأجزاء مسبقة الصنع، الخ.
مواصفات مزود الطاقة الكهربائية ثلاثي الأطوار: 220\380 فولت، 50\60 هيرتز؛
مواصفات المحرك الكهربائي: رباعي الأقطاب ثلاثي الطور، سرعة دوران المحرك 1500\1800 لفة لكل دقيقة (rpm).
مواصفات الموديلات الاختيارية
- ZF300-25
- ZF25-25
- ZF37-25
| الموديل | مادة الخرطوم | أقصى قوة طرد مركزي (kN) | تردد الأهتزاز (vpm) | سعة الأهتزاز (نصف القيمة) (mm) | سعة الأهتزاز (القيمة الكاملة) (mm) | التيار المقنن (A) | قدرة الخرج المقننة (kW) | قدرة الدخل المقننة (kW) | الوزن الصافي (kg) |
| ZF12-25 | ألومنيوم | 2 | 1500/1800 | 6.5 | 13 | 0.88/0.51 | 0.12 | 0.25 | 11 |
| ZF18-25 | ألومنيوم | 3 | 1500/1800 | 9.35 | 18.7 | 1.14/0.66 | 0.18 | 0.28 | 13 |
| ZF25-25 | ألومنيوم | 5 | 1500/1800 | 7 | 14 | 1.21/0.70 | 0.25 | 0.45 | 23 |
| ZF37-25 | ألومنيوم | 7.5 | 1500/1800 | 9.5 | 19 | 1.56/0.90 | 0.37 | 0.54 | 27 |
| ZF300-25 | فولاذ مسبوك | 50 | 1500/1800 | 9.5 | 19 | 10.90/6.30 | 3 | 3.56 | 170 |

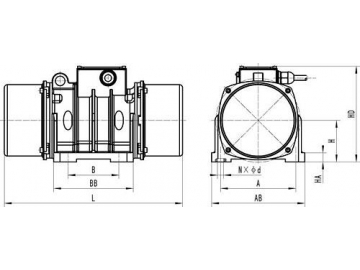

مواصفات التركيب
| الموديل | أبعاد التركيب (mm) | الأبعاد الكلية (mm) | |||||||
| A | B | N×Φd | H | HA | AB | BB | HD | L | |
| ZF12-25 | 120/145 | 110/90 | 8×Φ11 | 68 | 18 | 175 | 136 | 165 | 280 |
| ZF18-25 | 120/145 | 110/70-90 | 8×Φ11 | 79 | 18 | 175 | 136 | 178 | 296 |
| ZF25-25 | 155 | 105 | 4×Φ13 | 86 | 19 | 192 | 164 | 205 | 370 |
| ZF37-25 | 170 | 120 | 4×Φ17 | 93.5 | 20 | 221 | 188 | 216 | 390 |
| ZF300-25 | 350 | 170 | 4×Φ33 | 165 | 50 | 430 | 235 | 335 | 490 |
