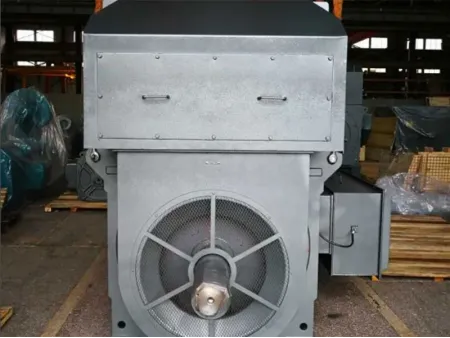

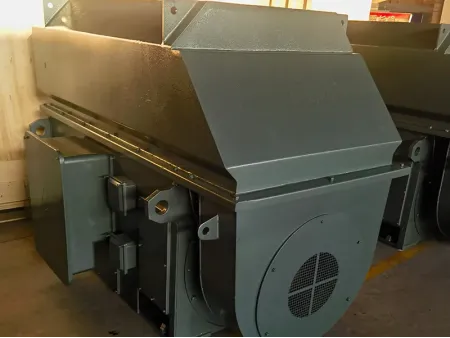

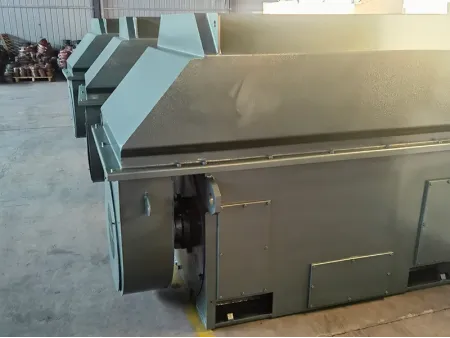

محرك غير متزامن ثلاثي الطور (محرك حثي ذو جهد عالي) High Voltage Three-Phase Asynchronous Motor

طلب عرض سعر

الموقع الإلكتروني: http://semc-motors.asia/1-4-3-high-voltage-three-phase-asynchronous-motor.html

فئة YKK

محرك كهربائي عالي الجهد مزود بنظام تبريد هواء إلى هواء

محرك غير متزامن ثلاثي الطور ذو جهد عالي (فئة YKK) يتميز بتصميم مغلق مع نظام تبريد هواء إلى هواء في الأعلى، جهد منخفض، طاقة عالية. القاعدة والغطاء الطرفي مصنوعان من ألواح فولاذية ذات هيكل صندوقي، مما يسمح بالفحص الداخلي عن طريق فتح الغطاء العلوي. جميع الأجزاء قابلة للإزالة لسهولة التركيب والصيانة.

بالإضافة إلى ذلك، تقدم محركات فئة YKK لدينا كفاءة عالية وتوفير للطاقة وضوضاء منخفضة واهتزاز منخفض ووزن خفيف وأداء موثوق به وسهولة التركيب والصيانة. إنها مناسبة لتشغيل مختلف الآلات مثل المراوح والضواغط والمضخات والكسارات وآلات القطع وغيرها من المعدات، ويمكن استخدامها كطاقة أساسية في مناجم الفحم والصناعات الميكانيكية ومحطات الطاقة والعديد من الشركات الصناعية والتعدينية.

استفسار

ارتفاع المركز: من 155 إلى 930 مم
القدرة: من 300 إلى 12500 كيلو وات
الجهد المقنن: 100000 فولت \ 6000 فولت \ 3000 فولت (مخصص حسب الطلب)
التردد: من 50 هيرتز
درجة الحماية: IP44\IP54\IP55
تنصيف درجة الحرارة: 155(F)
طريقة التبريد: IC611، IC616

المواصفات

الموديل	القدرة الاسمية المقننة (كيلو وات)	السرعة المتزامنة (دورة/ دقيقة)	التيار الاسمي المقنن (أمبير)	الكفاءة (%)	معامل القدرة (عند الحمل الكامل)	تيار الدوران المقفل (أمبير)	مضاعف عزم الدوران عند الدوران المقفل	مضاعف أقصى عزم دوران
YKK4501-2	280	3000	25.1	93.8	0.87	7.0	0.6	1.8
YKK4502-2	315		28.2	94.1
YKK4503-2	355		31.7	94.3
YKK4504-2	400		35.1	94.4
YKK4505-2	450		39.3	94.5
YKK4506-2	500		44.2	94.6
YKK5001-2	560		49.2	94.7	0.88
YKK5002-2	630		55.3	94.8
YKK5003-2	710		62.2	94.9
YKK5004-2	800		69.1	95.0
YKK5005-2	900		77.2	95.2
YKK5601-2	1000		85.0	95.4	0.89
YKK5602-2	1120		95.1	95.5
YKK5603-2	1250		108.6	95.6
YKK6301-2	1600		120.6	95.7	0.90
YKK6302-2	1800		133.9	95.8
YKK6303-2	2000		149.7	96.0
YKK4501-4	280	1500	25.5	93.3	0.86	7.0	0.7	1.8
YKK4502-4	315		28.7	93.5
YKK4503-4	355		32.2	93.9
YKK4504-4	400		35.5	94.5
YKK4505-4	450		39.9	94.2
YKK4506-4	500		44.8	94.4
YKK5001-4	560		49.6	95.0	0.87
YKK5002-4	630		55.8	95.1	0.87
YKK5003-4	710		62.0	95.2	0.88
YKK5004-4	800		68.8	95.3
YKK5005-4	900		77.0	95.4
YKK5601-4	1000		84.9	95.5	0.89
YKK5602-4	1120		92.9	95.7
YKK5603-4	1250		108.3	95.8
YKK6301-4	1400		121.7	95.9			0.6
YKK6302-4	1600		135.1	96.0
YKK6303-4	1800		151.2	96.1

جدول الأبعاد الخارجية وأبعاد التثبيت

الهيكل (الإطار)	عدد الأقطاب	الأبعاد عند التثبيت									الأبعاد الخارجية
		A	B	C	D	E	F	G	H	K	AC	AD	HD	L
450	2	800	1120	400	90	170	25	81	450	35	1420	1100	1900	2600
	4			355	110	210	28	100
	6
500	2	900	1250	560	100			90	500	42	1600	1150	2200	2900
	4			475	120		32	109
	6-10				130	250		119
560	2	1000	1400	560					560		1800	1250	2400	3200
	4			500	150		36	138
	6-12				160	300	40	147
630	2	1120	1600	560	140	250	36	128	630	48	2000	1300	2700	3500
	4			530	170	300	40	157
	6-12				180		45	165
