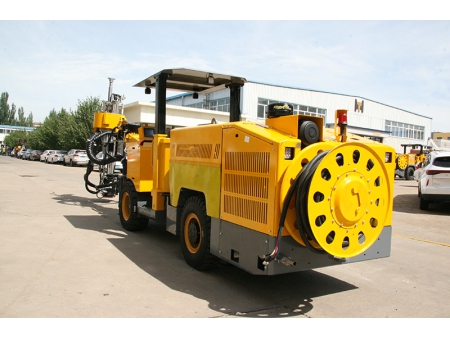

آلة هيدروليكية لحفر وتثبيت الصخور الكبيرة، HT92-D (الحد الأدنى لارتفاع المقطع العرضي: 2.8 متر)

طلب عرض سعر

الموقع الإلكتروني: http://htdrilling-machine.com/1-3-6-hydraulic-bolting-jumbo.html

صُمم هذا الحفار كأداة تثبيت أيضاً (أدنى ارتفاع للمقطع العرضي: 2.8 م) خصيصاً لإنجاز عمليات التثبيت بكفاءة عالية داخل الأنفاق الضيقة والمناجم تحت الأرض، حيث يسمح لآلية التغذية الخاصة به إجراء التثبيت بثقة في أنفاق صغيرة تصل أبعادها إلى 2.8 م × 2.8 م.

كما أنه مزود بنظام حفر هيدروليكي كهربائي متطور وجهاز مضاد للانسداد، ويضمن هذا الجهاز الهيدروليكي سرعة حفر فائقة، وكفاءة عالية، وأداء ثابت ومستقر. تصميمه المدمج وسهل المناورة يتيح تشغيلاً سلساً في الأماكن الضيقة، مما يحسّن بيئة العمل ويرتقي بجودة البناء الشاملة.

المواصفات الفنية

جامبو الحفر الهيدروليكي	المقطع العرضي المناسب (الأبعاد الملائمة)	2800×2800-3500×3500mm
	الطول	9100mm
	العرض	1500mm
	الارتفاع (عند خفض السقف)	1800mm
	الارتفاع (عند ارتفاع السقف)	2500mm
GYTM412LD	أدنى نصف قطر للدوران	الداخلي 3000 مم/ الخارجي 5150 مم
	قدرة الصعود على المنحدر	14°
	سرعة الحركة	3.8 كم/ ساعة
	الوزن الكلي	12000kg
	الخلوص الأرضي	280mm
مثقاب هيدروليكي	الطراز	RC1200
	قدرة الطرق الصادمة	14kW
	معدل الطرق/ تردد الطرق	100Hz
	أقصى ضغط طرق	180 بار
	نظام الدوران	الدوران المستقل
	ذراع المثقاب/ الحفر	R32
	قطر الثقب	32-45mm
نظام التغذية	طول حركة التغذية	2780mm
	طول برغي التثبيت	1800mm
	الضغط التشغيلي	≤10MPa
	قوة التغذية	10 كيلو نيوتن
	زاوية إمالة التغذية	80°-25°
	زاوية دوران نظام التغذية	±180°
	طول حركة التغذية التعويضية	480mm
العارضة (ذراع الحفر)	زاوية الميل	50° / -30°
	مدى امتداد الذراع	900mm
	زاوية التأرجح	±35°
الهيكل	المحرك	محرك ديزل Cummins مطابق لمعيار Stage IV
	القدرة الاسمية للمخرج (عند 2400 دورة/دقيقة)	54kW
	عزم الدوران	320 نيوتن متر
	تأرجح المحور الخلفي	7°
	زاوية التوجيه	±35°
النظام الهيدروليكي	الطرق / الإزاحة	100cc/32cc
	السعة القصوى لخزان الزيت	100 لتر
	دقة الترشيح	10 ميكرون
	حساس مستوى الزيت: متوفر
	مزود بمبرد مياه
