محرك TEFC VHS محرك TEFC VHS

طلب عرض سعر

الموقع الإلكتروني: http://semc-motors.asia/1-1-3-tefc-vhs-motor.html

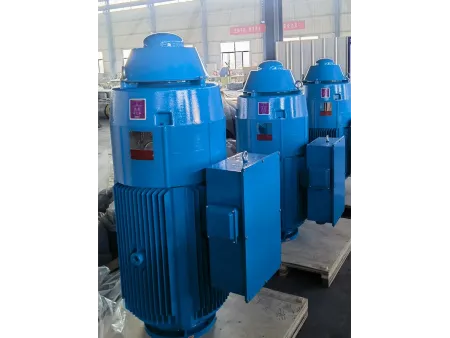

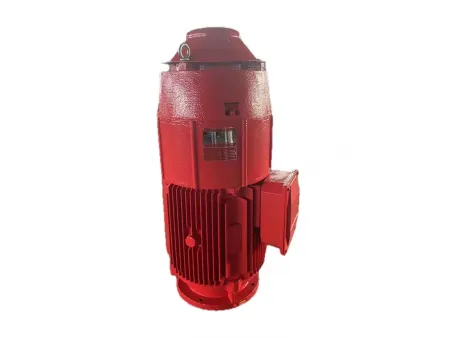

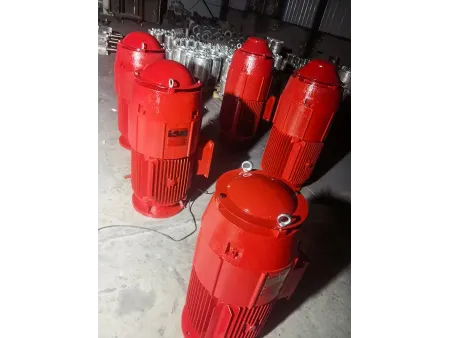

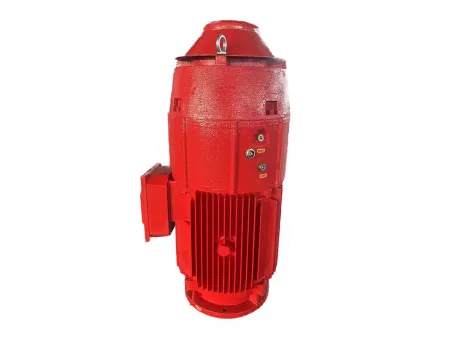

محرك مضخة بعمود مجوف رأسي مع حاوية تبريد بالمروحة مغلقة بالكامل (TEFC)

محرك TEFC VHS الخاص بنا مجهز بغلاف مغلق بالكامل ومبرد بالمروحة (TEFC)، وهو مناسب للبيئات الرطبة التي تتطلب آبار عميقة أو الحالات التي تتطلب حماية عالية. يستخدم هذا النوع من المحركات في المقام الأول مع مضخات مكافحة الحرائق ومضخات الآبار العميقة لمختلف التطبيقات، بما في ذلك الآبار العميقة والمناجم ومحطات الطاقة والري الزراعي.

استفسار

عامل الخدمة: 1.15
السرعة: 1800\3600 لفة في الدقيقة
الجهد: 230\460\690 فولت
درجة الحماية: TEFC
تصميم NEMA، الاتزان الخاص
مزوّد بآلية مقاومة للدوران العكسي من نوع الكرة الفولاذية (نظام مقاومة للدوران العكسي باستخدام كرات فولاذية)
الكفاءة: كفاءة ممتازة تُعد من أعلى مستويات الأداء في توفير الطاقة.
الارتفاع: من 1000 إلى 2000 متر
محمل الدفع: دفع سفلي، دفع قياسي، ودفع عالي.
المواد الخام المصنوع منها: فولاذ مصبوب.
نوع التثبيت: قاعدة تثبيت رأسية من نوع P-Base
وضعية العمود: رأسي.
التوازن الخاص: توازن خاص بتقنية PWS.
وضع التشغيل عند بدء التشغيل: تشغيل عبر مفتاح نجمة-دلتا، أو مشغّل التردد المتغيّر (VFD)، أو نظام التشغيل السلس
نطاق الجهد الواسع: من 300 إلى 460 فولت.
محامل دفع معزولة (اختياري): TMB(قياسي)، أو من علامات تجارية معروفة مثل NSK، SKF، وFAG
الضمان: من سنة إلى سنتين.
درجة الحرارة المحيطة: من 50 إلى 60 درجة مئوية.
الارتفاع عن سطح البحر: من 1000 إلى 2000 متر.

الخصائص الرئيسية

يمنع التصميم المغلق تبادل الهواء بين الجزء الداخلي والخارجي للمحرك، مع وجود مروحة دوارة تقوم بتدوير الهواء الداخلي لنقل الحرارة إلى المكونات المغلقة ومروحة خارجية تنفخ الهواء المحيط فوق المحرك من أجل تبريد فعال.

المواد ونظام التشحيم

يتم شحن المحركات المشحمة بالزيت بخزانات زيت محامل فارغة؛ حيث تحتفظ المحامل بطبقة رقيقة من الزيت، ولكن يجب ملء الخزانات بعد ثلاثة أشهر من التخزين، مع التوصية بوضع ملصقات بارزة لتجنب التشغيل غير السليم أو تسرب الزيت أو تلف الأجزاء الداخلية.
يتحكم محملان كريات دفعي بزاوية التلامس في الجزء العلوي من المحرك في الدفع لأعلى أو لأسفل، بينما يتعامل محمل كروي شعاعي سفلي مع الأحمال الشعاعية الناتجة عن المضخة.

المواد المقاومة للتآكل

جسم المحرك يتميز بفولاذ الصب، وملفات النحاس الخالية من الأكسجين، والعضو الدوار ذو القفص السنجابي مع مراوح تبريد علوية وسفلية مدمجة.
تستخدم المضخات التوربينية العمودية المزدوجة الحديد المطاوع المقاوم للحرارة، أو الفولاذ المقاوم للصدأ 2Cr13، أو الفولاذ المقاوم للصدأ 304/316، وهي مناسبة للمياه غير النقية أو المسببة للتآكل.
تتضمن مضخات الآبار العميقة الحرارية الأرضية أجسام مضخات نحيفة مع مواد مقاومة لدرجات الحرارة العالية والتآكل، وتتحمل ظروف الضغط العالي تحت السطح.

المواصفات

الموديل	القدرة المقننة (HP)	الغلاف	السرعة (RPM)	الجهد المقنن (V)	الكفاءة (%)	حمل الدفع المحوري (Ibs)	قطر الغلاف (in)	الوزن (Ibs)
VHS213TP-2-0075P2	7.5	213TP	3600	230/460	88.9	2000	10	302
VHS215TP-4-0075P2	7.5	215TP	1800	230/460	91.4	2500	10	302
VHS213TP-2-010P2	10	213TP	3600	230/460	89.9	2000	10	340
VHS215TP-4-010P2	10	215TP	1800	230/460	92.1	2500	10	340
VHS215TP-2-015P2	15	215TP	3600	230/460	90.6	2000	10	448
VHS254TP-4-015P2	15	254TP	1800	230/460	93.4	3200	10	583
VHS254TP-2-020P2	20	254TP	3600	230/460	91.4	2500	10	596
VHS256TP-4-020P2	20	256TP	1800	230/460	93.4	3200	10	621
VHS256TP-2-025P2	25	256TP	3600	230/460	92.1	2500	10	646
VHS284TP-4-025P2	25	284TP	1800	230/460	94.0	3200	10	658
VHS284TP-2-030P2	30	284TP	3600	230/460	92.1	2500	10	674
VHS286TP-4-030P2	30	286TP	1800	230/460	94.5	3200	10	698
VHS286TP-2-040P2	40	286TP	3600	230/460	92.8	2500	10	728
VHS324TP-4-040P2	40	324TP	1800	230/460	94.5	5500	16.5	937
VHS324TP-4-040P2	40	324TP	1800	460	94.5	5500	16.5	937
VHS324TP-2-050P2	50	324TP	3600	230/460	93.4	4290	16.5	956
VHS324TP-2-050P2	50	324TP	3600	460	93.4	4290	16.5	956
VHS326TP-4-050P2	50	326TP	1800	230/460	94.9	5500	16.5	989
VHS326TP-4-050P2	50	326TP	1800	460	94.9	5500	16.5	989
VHS326TP-2-060P2	60	326TP	3600	230/460	94.0	4290	16.5	1030
VHS326TP-2-060P2	60	326TP	3600	460	94.0	4290	16.5	1030
VHS364TP-4-060P2	60	364TP	1800	230/460	95.4	5600	16.5	1140
VHS364TP-4-060P2	60	364TP	1800	460	95.4	5600	16.5	1140
VHS364TP-2-075P2	75	364TP	3600	230/460	94.0	4400	16.5	1162
VHS364TP-2-075P2	75	364TP	3600	460	94.0	4400	16.5	1162
VHS365TP-4-075P2	75	365TP	1800	230/460	95.4	5600	16.5	1192
VHS365TP-4-075P2	75	365TP	1800	460	95.4	5600	16.5	1192
VHS365TP-2-100P2	100	365TP	3600	230/460	94.0	4400	16.5	1226
VHS365TP-2-100P2	100	365TP	3600	460	94.0	4400	16.5	1226
VHS404TP-4-100P2	100	404TP	1800	230/460	95.8	6700	16.5	1638
VHS404TP-4-100P2	100	404TP	1800	460	95.8	6700	16.5	1638
VHS404TP-2-125P2	125	404TP	3600	230/460	94.5	5265	16.5	1646
VHS404TP-2-125P2	125	404TP	3600	460	94.5	5265	16.5	1646
VHS405TP-4-125P2	125	405TP	1800	230/460	95.8	6700	16.5	1700
VHS405TP-4-125P2	125	405TP	1800	460	95.8	6700	16.5	1700
VHS405TP-2-150P2	150	405TP	3600	230/460	94.5	6285	16.5	1755
VHS405TP-2-150P2	150	405TP	3600	460	94.5	6285	16.5	1755
VHS444TP-4-150P2	150	444TP	1800	230/460	96.2	8000	16.5	2256
VHS444TP-4-150P2	150	444TP	1800	460	96.2	8000	16.5	2256
VHS445TP-4-200P2	200	445TP	1800	230/460	96.2	8000	16.5	2438
VHS445TP-4-200P2	200	445TP	1800	460	96.2	8000	16.5	2438
VHS445TP-4-250P2	250	445TP	1800	230/460	96.2	8000	16.5	2588
VHS445TP-4-250P2	250	445TP	1800	460	96.2	8000	16.5	2588
VHS447TP-4-300P2	300	447TP	1800	460	96.2	8000	20	2990
VHS5006P-4-300P2	300	5006P	1800	460	96.2	8750	20	3946
VHS5006P-4-350P2	350	5006P	1800	460	96.2	8750	20	4057
VHS5008P-4-400P2	400	5008P	1800	460	96.2	8750	24.5	5302
VHS5008P-4-450P2	450	5008P	1800	460	96.6	8750	24.5	5483
VHS5008P-4-500P2	500	5008P	1800	460	96.6	8750	24.5	5655
VHS5807P-4-600P2	600	5807P	1800	460	96.6	9680	30.5	6872
