ثناية صاج هيدروليك، ماكينة ثني المعادن Hydraulic Press Brake/Metalwork Bending Machine

طلب عرض سعر

من نحن: http://hydraulic-brake.asia/3-ag-hydraulic-press-brake.html

الوصف

تصنع وتوفر شركة AGN حلول معدات المصانع والمورش المتعلقة بماكينات الثني الهيدروليكية ومنها ماكينة ثني المعادن AG Ⅲ (ثناية صاج هيدروليك) حيث زودتها الشركة بأحدث التكنولوجيا من سي ان سي، كما زودتها بشاشة إل سي دي ذكية وملونة مقاس 10 بوصات وقادرة على التصنيف والتعامل مع 200 أمر عملية أو إجراء بأعلى مستويات الدقة مما يزيد من كفاءة الإنتاج. كما أن طول الحركة وعمق العنق كبيران مما يجعل هذه الماكينة الهيدروليكية مثالية للمعادن ذات الأجزاء الكبيرة والأشكال المعقدة. إلى جانب ذلك، تُستخدم تقنية سرعة الثني البطيئة من أجل حماية سطح المعادن من التشوه وأيضاً لمنع حدوث أي أضرار وذلك لضمان عملية ثني عالية الجودة ولا تشوبها شائبة.

كما تجدر الإشارة إلى أننا في الشركة نتمتع بخبرة طويلة ومتراكمة في مجال صناعة ماكينات الثني الهيدروليكية ونوفر للزبائن العديد من الأنواع المختلفة لضمان تلبية جميع الطلبات المتنوعة، كما أننا نرحب أيضاً بملاحظات الزبائن حول المنتجات لضمان إنتاج ما يلبي كل المواصفات التي يريدونها على أكمل وجه.

إذا كنتم تبحثون عن ماكينات ثني المعادن الهيدروليكية المختلفة، يرجى التواصل معنا مباشرة لمزيد من المعلومات والتفاصيل.

خواص ثناية صاج هيدروليك AGⅢ

النوع		03512Ⅲ	0520Ⅲ	1030Ⅲ	1330Ⅲ
قدرة الضغط		350KN	500KN	1000KN	1300KN
طول الإنحناء /الإلتواء		1200mm	2000mm	3100mm	3100mm
طول الحركة		150mm	150mm	150mm	150mm
عدد خزانات الزيت		1	1	3	3
أقصى ضغط		28.66Mpa	28.3Mpa	33.8Mpa	31Mpa
السرعة	الارتفاع	37-47mm/sec	37-47mm/sec	37-47mm/sec	37-47mm/sec
	الثني	7.5-10mm/sec	7.5-9.2mm/sec	7.5-9.2mm/sec	7.5-10mm/sec
	الهبوط	47-66mm/see	47-66mm/sec	47-66mm/sec	47-66mm/sec
قوة المحرك		3kw	4kw	7.5kw	11kw
سعة خزان الزيت		27L	44L	72L	70L
الوزن		2250kg	3400kg	7100kg	7400kg
العرض الخارجي للإطار		1200	2000	3000	3000
العرض الداخلي للإطار		1020	1720	2550	2550
عمق المجاز (الحلق)		200	405	405	405
المسافة بين طاولة العمل العلوية والسفلية		300	300	300	300
فتحة دخول الضوء		420	420	420	420
ارتفاع طاولة العمل السفلية		990	991	1080	1082
الارتفاع الكلي		2070	2260	2530	2670
ارتفاع اللوح الجانبي		1780	1868	2190	2206
عرض الماكينة		1410	2192	3340	3340
العرض الكلي		2220	3140	4210	4310
العمق الكلي		1020	1560	1436	1450

تفاصيل المنتج

يتميز هيكل الماكينة المصنوع من الفولاذ الكربوني بقوة تحمل وصلابة عالية، حيث يتمتع يتم طلاءه بمادة مقاومة للصدأ مما يضمن قوة قوته وإطالة عُمر الماكينة في الخدمة.
تمت معالجة جميع الأجزاء الرئيسية للماكينة بالحرارة لإزالة الضغط.
يمكن ضبط حركة الإنزلاق يدوياً لمرة واحدة.
يظل التوازي بين المكبس وطاولة العمل نظراً لاستخدام نظام التزامن القسري مما يضمن دقة الثني بفعالية كبيرة.
الدائرة الهيدروليكية بسيطة وسهلة الصيانة.
يُستخدم دليل الدرفلة (الثني) للحفاظ على مرونة عملية التشغيل، كما يعمل على تقليل انبعاث الضوضاء.
يتم التحكم بالمقياس الخلفي المدار بمحرك سيرفو بواسطة CNC لضمان استجابة وتموضع الماكينة بشكل سريع وفوري.

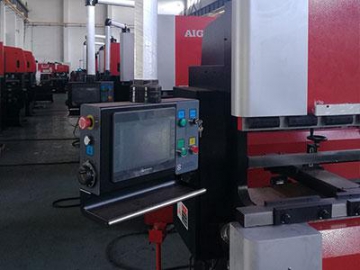

يعمل ذراع الدوران في وحدة التحكم CNC على ضمان مرونة عملية التشغيل، حيث يدور بحرية في منطقة التشغيل.

ميزات التشغيل

يمكن للمستخدم اختيار اللغة المفضلة من خلال شاشة اللمس الذكية LCD 10 بوصة.
تتم عملية ضبط البيانات المختلفة بواسطة عجلة يدوية أو بواسطة الإدخال عن طريق لوحة المفاتيح.
يُستخدم نظام الحساب لحساب محاور الاحداثيات لمحور D ومحور L ونقطة التقميط وزاوية الإلتواء.
تم تزويد الحاسوب بنظام مقاومة اونلاين لتوجيه العملية والتعامل مع الأخطاء وتوجيه الصيانة البسيطة.
يتميز المقياس الخلفي بالرجوع القابل للبرمجة لمعالجة الوحدات المعقدة.
يتم تفعيل فلاش إضاءة مؤشر وصوت عند تموضع لوح الصاج في المكان المحدد.
يتم ضبط زمن التأخير والتقميط لضمان عملية ثني أكثر سلاسة.
يتم استخدام تقنية الثني بسرعة بطيئة من أجل حماية السطح الخارجي للمواد وتجب الحوادث التي تسببها عمليات الثني.

الأكسسوارات (الملحقات)

وحدة تحكم مع ذراع دوران
واجهة متعددة اللغات
آلية محرك أداة الماكينة
عمود التوازن لذراع التوجيه
لوحة الكهرباء (كابينة كهربائية)
دائرة هيدروليكية
نظام التثبيت (القمط) الهيدروليكي
أداة الأمان
مشابك سريعة
