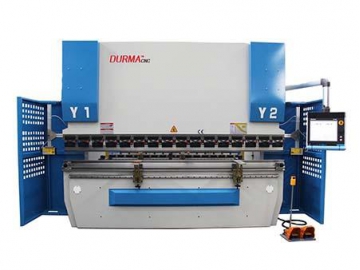

تناية صاج هيدروليك سي أن سي CNC Hydraulic Press Brake

طلب عرض سعر

من نحن: http://cnc-lasercutting.asia/2-2-1-cnc-hydraulic-press-brake.html

تُعتبر الثناية CNC أحد المعدات الرئيسية في المصانع حيث تعمل على ثني القطاعات المعدنية بأشكالها المختلفة بما في ذلك ألواح الفولاذ الكربوني والفولاذ الصلب وألواح النحاس والألمنيوم وغيرها. كما تتميز هذه الماكينة بدقة عالية مما جعلها خياراً مثالياً في مجال صناعة أدوات المطابخ والحمامات وألواح الإعلانات وأدوات الإضاءة والأجهزة الكهربائية وغيرها من عمليات تصنيع وتشكيل المعادن.

الميزات

يُستخدم في الماكنية قضيب إلتواء وصمام مؤازر إلكتروهيدروليكي ومقياس طولي لتحقيق حلقة تحكم مغلقة، كما يتمتع الحامل المنزلق بدقة عالية وأداء تشغيل عالي الاستقرار ومتزامن بشكل ممتاز، ويعمل على ثني القطاعات المعدنية بدقة عالية وبدقة تموضع خالية من الأخطاء حيث تصل إلى أقل من 0.02 ملم.
تُجري للهيكل عملية معالجة بالتلدين والتقسية لإزالة الشد الداخلي ولمضاعفة قوة التحمل وعُمر الماكينة في الخدمة.
تم تصميم سدادة الألواح المعدنية مع عدوة براغي سدادة.
يتميز النظام الهيدروليكي بنظام تحكم متكامل ومندمج وذلك لتسهيل عملية تثبيت الأنبوب ومنع تسرب الزيت.
تم تزويد الماكينة بآلية التعويض الهيدروليكي من أجل ثني وإزالة أي خطر من الضغط الذي يسببه تشوه الكتل المنزلقة.
يمكن للمستخدم اختيار الهيكل الميكانيكي أو الهيدروليكي من أجل تحريك طاول العمل وضبط موقع المعدن، ويمكن غضافة دعامة تحريك حسب الطلب

تفاصيل فنية لبعض خواص تناية صاج هيدروليك سي أن سي

الموديل	الضغط الطبيعي (Kn)	طول الطاولة (mm)	المسافة بين الأقطاب (mm)	عمق المجاز (القطع) (mm)	الشوط /الحركة (mm)	الارتفاع المفتوح (mm)	المحرك الرئيسي (Kw)	الوزن (t)	الأبعاد (L W H) (mm)
63/2500	630	2500	2000	320	150	380	5.5	5	2875×1650×2350
63/3200	630	3200	2700	320	150	380	5.5	5.5	3800×1650×2450
100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810×1750×2530
125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820×1800×2530
125/4000	1250	4000	3200	400	180	440	7.5	9	4600×1800×2580
160/3200	1600	3200	2700	400	180	450	11	10.8	3830×1870×2560
160/4000	1600	4000	3200	400	180	450	11	11.5	4610×1920×2700
200/3200	2000	3200	2700	400	180	450	11	12.5	3900×1920×2560
200/4000	2000	4000	3200	400	180	450	11	13.8	4620×1950×2700
200/6000	2000	6000	4800	400	180	480	11	18.5	6080×1950×2900
250/3200	2500	3200	2700	400	200	480	15	15	3900×2150×2950
250/4000	2500	4000	3200	400	200	480	15	16.5	4080×2150×3000
250/5000	2500	5000	4000	400	250	560	15	17.5	5080×2200×3250
250/6000	2500	6000	4800	400	250	560	15	20	6080×2200×3400
300/4000	3000	4000	3200	400	250	560	22	19	4080×2200×3200
300/5000	3000	5000	4000	400	250	560	22	21	5100×2200×3300
300/6000	3000	6000	4800	400	250	560	22	24	6200×2200×3500
400/4000	4000	4000	3200	400	320	630	30	25	4100×2400×3500
400/5000	4000	5000	4000	500	320	630	30	28	5200×2600×3700
400/6000	4000	6000	4800	500	320	630	30	38	6200×2650×4800
500/4000	5000	4000	3200	600	320	630	37	40	4200×2800×4600
500/5000	5000	5000	4000	600	320	630	37	45	5200×2800×4900
500/6000	5000	6000	4800	600	320	630	37	50	6200×2800×5200
600/5000	6000	5000	4000	600	320	630	45	58	5200×3000×5300
600/6000	6000	6000	4800	600	320	630	45	63	6200×3000×5600
800/5000	8000	5000	4000	700	350	800	55	75	5200×3500×5600
800/6000	8000	6000	4800	700	350	800	55	85	6200×3500×5800
1000/6000	10000	6000	4800	700	400	800	55	105

مزودي بعض القطع

نظام هيدروليك: شركة BOSCH الألمانية
مشغل ومحرك سيرفو: ESTUN Nan Jing

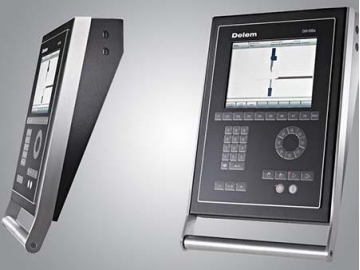

نظام التحكم الرقمي: DELEM الهولندية و ESA الإيطالية و CYBELEC السويسرية
مقياس طولي: HEIDENHAIN و GIVI – إيطاليا
اللوب الكروي والدليل الخطي: HIWIN التايوانية
مكونات الجهاز الكهربائي: SCHNEIDER الفرنسية

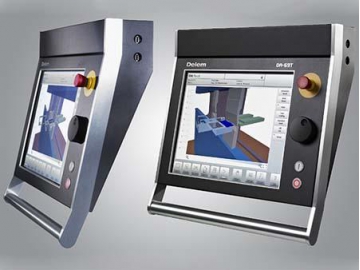

نظام التحكم الرقمي والمغازل متعددة الاختيارات

نظام التحديب
