ثناية صاج هيدروليك، طعاجة صاج سي أن سي Hydraulic Press Brake/CNC Press brake

طلب عرض سعر

من نحن: http://hydraulic-brake.asia/2-ag-hydraulic-press-brake.html

الوصف

غالباً ما يتم ضبط حركة الأداة المنزلقة للإيقاف مرة واحدة في ماكينات الثني العادية مما يعد إهدراً للوقت نوعا ما أثناء عملية ثني المعادن المعقدة، ولكن تقدم شركة AGN ماكينات ثني هيدروليكية تتميز بإمكانية برمجة حركة الإنزلاق للتوقف في أي لحظة مما يزيد من كفاءة عملية الثني ويجعل هذه النوعية الماكينات مثالية للمصانع والورش التي تتطلب إنتاجية بكميات عالية وبدقة عالية أيضاً لتعود على المصنع بأرباح طائلة بفترة قصيرة من الزمن.

بالإضافة إلى ذلك، يتميز هيكل الماكينة بأنه مصنوع من الفولاذ الكربوني عالي الجودة والذي خضع لعملية المعالجة بالحرارة لإزالة الشد وبقدرة ضغط تصل أقصاها إلى 100 طن لضمان دقة عالية وقة تحمل ممتاززة لماكينة ثني الصاج حتى عند الأحمال الثقيلة. كما تتميز بخاصية ثني محدد العلامة لضمان الدقة والسرعة أيضاً وهذا بطبيعة الحال يضاعف من كفاءة عملية القطع.

إذا كنتم تبحثون عن ثنايات الصاج بتكنولوجيا سي ان سي لثني أجزاء كبيرة وبكميات ضخمة، فإن منتجات شركة AGN هي الخيار الأمثل نظراً للتكنولوجيا العالية التطور التي تتميز بها والخدمات الشاملة التي تقدمها.

خواص ثناية صاج هيدروليك AGⅡ

النوع		03512Ⅱ	0520Ⅱ	1030Ⅱ
قدرة الضغط		350KN	500KN	1000KN
طول الإنحناء /الإلتواء		1200mm	2000mm	3100mm
طول الحركة		100mm	100mm	100mm
عدد خزانات الزيت		1	1	3
أقصى ضغط		28.66Mpa	28.3Mpa	33.8Mpa
السرعة	الارتفاع	37-47mm/sec	37-47mm/sec	37-47mm/sec
	الثني	7.5-10mm/sec	7.5-9.2mm/sec	7.5-10mm/sec
	الهبوط	47-66mm/sec	47-66mm/sec	47-66mm/sec
قوة المحرك		3kw	4kw	7.5kw
سعة خزان الزيت		27L	44L	65L
الوزن		2200kg	3450kg	6400kg
العرض الخارجي للإطار		1200	2000	3000
العرض الداخلي للإطار		1020	1720	2550
عمق المجاز (الحلق)		200	405	405
المسافة بين طاولة العمل العلوية والسفلية		250	250	250
فتحة دخول الضوء		370	370	370
ارتفاع طاولة العمل السفلية		990	941	1030
الارتفاع الكلي		2070	2100	2421
ارتفاع اللوح الجانبي		1780	1783	2106
عرض الماكينة		1423	2192	3340
العرض الكلي		2220	3140	4210
العمق الكلي		1020	1315	1436

تفاصيل المنتج

يتميز هيكل الماكينة المصنوع من الفولاذ الكربوني بقوة تحمل وصلابة عالية، حيث يتمتع يتم طلاءه بمادة مقاومة للصدأ مما يضمن قوة قوته وإطالة عُمر الماكينة في الخدمة.
تمت معالجة جميع الأجزاء الرئيسية للماكينة بالحرارة لإزالة الضغط.
يمكن ضبط حركة الإنزلاق يدوياً لمرة واحدة.
يظل التوازي بين المكبس وطاولة العمل نظراً لاستخدام نظام التزامن القسري مما يضمن دقة الثني بفعالية كبيرة.

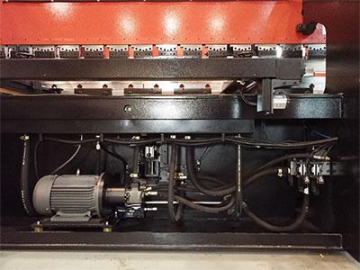

الدائرة الهيدروليكية بسيطة وسهلة الصيانة.

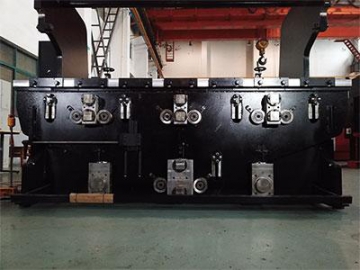

يُستخدم دليل الدرفلة (الثني) للحفاظ على مرونة عملية التشغيل، كما يعمل على تقليل انبعاث الضوضاء.
يتم التحكم بالمقياس الخلفي المدار بمحرك سيرفو بواسطة CNC لضمان استجابة وتموضع الماكينة بشكل سريع وفوري.
يعمل ذراع الدوران في وحدة التحكم CNC على ضمان مرونة عملية التشغيل، حيث يدور بحرية في منطقة التشغيل.

ميزات التشغيل

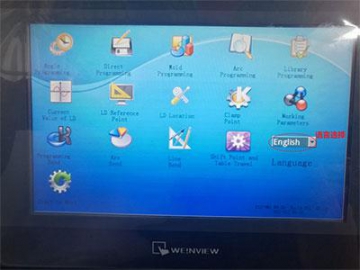

يمكن للمستخدم اختيار اللغة المفضلة من خلال شاشة اللمس الذكية LCD 10 بوصة.
تتم عملية ضبط البيانات المختلفة بواسطة عجلة يدوية أو بواسطة الإدخال عن طريق لوحة المفاتيح.
يُستخدم نظام الحساب لحساب محاور الاحداثيات لمحور D ومحور L ونقطة التقميط وزاوية الإلتواء.
تم تزويد الحاسوب بنظام مقاومة اونلاين لتوجيه العملية والتعامل مع الأخطاء وتوجيه الصيانة البسيطة.
يتميز المقياس الخلفي بالرجوع القابل للبرمجة لمعالجة الوحدات المعقدة.
يتم تفعيل فلاش إضاءة مؤشر وصوت عند تموضع لوح الصاج في المكان المحدد.
يتم ضبط زمن التأخير والتقميط لضمان عملية ثني أكثر سلاسة.
يتم استخدام تقنية الثني بسرعة بطيئة من أجل حماية السطح الخارجي للمواد وتجب الحوادث التي تسببها عمليات الثني.

الأكسسوارات (الملحقات)

وحدة تحكم مع ذراع دوران
واجهة متعددة اللغات
آلية محرك أداة الماكينة
عمود التوازن لذراع التوجيه
لوحة الكهرباء (كابينة كهربائية)
دائرة هيدروليكية
نظام التثبيت (القمط) الهيدروليكي
أداة الأمان
مشابك سريعة
