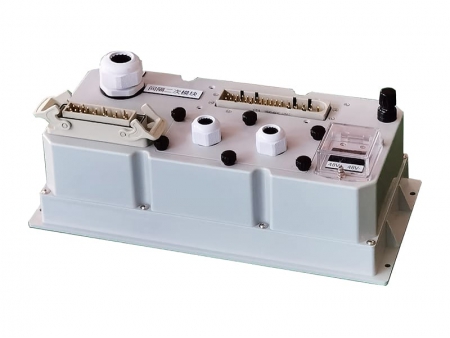

وحدة واجهة ثانوية لنظام الربط الحلقي (RMU)

طلب عرض سعر

الموقع الإلكتروني: http://hvpower-equip.asia/4-5-rmu-secondary-interface-module.html

المواصفات الفنية


	الأبعاد (L×W×H)	365×170×124mm
	الحجم الثابت	355×120 مم (تباعد الثقوب)، 4× Ø6.5مم

	الأبعاد (L×W×H)	300×70×107mm
	الحجم الثابت	290 مم (تباعد الثقوب)، 2× Ø4.5 مم

	الأبعاد (L×W×H)	361×152×99mm
	الحجم الثابت	340.5×82 مم (تباعد الثقوب)، 4× Ø6.5 مم

	الأبعاد (L×W×H)	121×106×61mm
	الحجم الثابت	113×98 مم (تباعد الثقوب)، 4×Ø4.5 مم

ملاحظة: تواصل مع HCRT إذا كانت هناك حاجة لظروف مختلفة. كما نقدم حلولاً مخصصة.

الخصائص

التصميم القياسي:

يسهل عملية الصيانة والتركيب

واجهة فريدة:

يستخدم موصلات مستطيلة بتصميم مقاوم للخطأ ولا يحتوي على أطراف مكشوفة، مما يضمن تفرد الواجهة.

مانع الترحيل وميزة التثبيت الذاتي:

مزود بوظائف مانع الترحيل والتثبيت الذاتي لدائرة التشغيل.

دائرة القصر الذاتية لمحولات التيار (CT):

تتميز الموصلات المتخصصة لمحولات التيار الكهرومغناطيسية بوظيفة دائرة القصر الذاتية على أطراف محول التيار CT، مما يضمن حماية فعالة ضد مخاطر الدائرة الثانوية المفتوحة. هذه الخاصية الحيوية تحافظ على سلامة المحول وتوفر استقرار وأداء موثوق في جميع ظروف التشغيل والصيانة.

مستوى حماية عالي:

يحقق مستوى حماية شامل IP55، مما يضمن أداء موثوق في البيئات التي تعاني من تكاثف شديد ويمنع بفعالية تسرب الغبار الصلب.

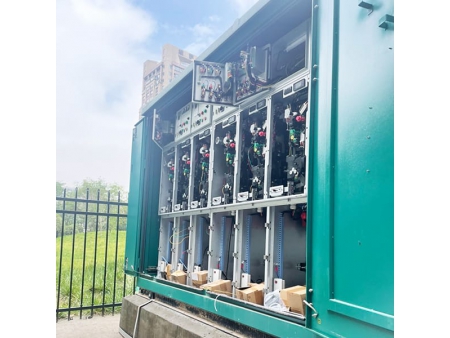

تطبيق وحدات الربط الحلقي (RMU):

مصمم خصيصاً لخانة القاطع في وحدات الحلقة الرئيسية المعيارية (RMU) ذات الاندماج الأولي والثانوي، ويوفر وظائف التحكم في الفتح والإغلاق، مراقبة الدائرة، ووظائف الحماية ضد الترحيل الخاطئ.

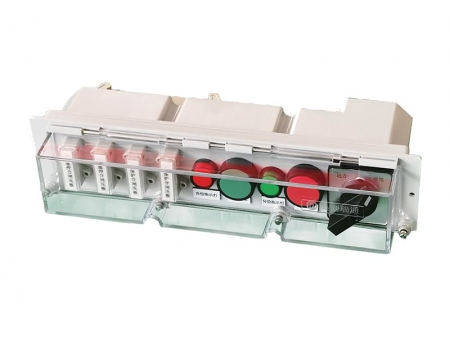

وحدة تشغيل الخانة (القاطع):

تحتوي على ألواح ضغط للتحكم عن بعد في الإغلاق والفتح، إغلاق الحماية، وترحيل الحماية، بالإضافة إلى مفتاح تحكم عن بعد، أزرار فتح وإغلاق، مصابيح مؤشر فتح وإغلاق، ووظيفة التبديل بين الوضعين عن بعد والمكاني.

وحدة تبديل محول الجهد (PT):

مصممة لتبديل جهد التيار المتردد (AC) ثلاثي الطور في أنظمة الطاقة، مع إمكانية إخراج أي جهد لمرحلة واحدة حسب الحاجة.
