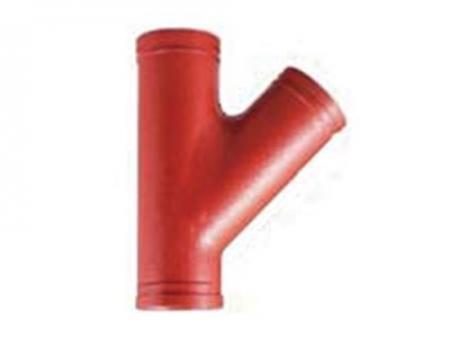

تي جروف بزاوية (مشترك Y) Grooved Lateral Tee
طلب عرض سعر
الموقع الإلكتروني: http://grooved-fittings.asia/3-9-grooved-lateral-tee.html
وصلات أنابيب مخددة
تي جروف 45 درجة (مشترك Y) هي نوع من تيهات بزاوية محددة بين الأنبوب الفرعي والأنبوب الرئيسي، مما يسمح بتغيير اتجاه الأنبوب الرئيسي.
التطبيقات الموصى بها
- تي جروف 45 درجة مناسبة لأنظمة الأنابيب في العديد من الصناعات مثل مكافحة الحرائق، النقل البحري، النفط والغاز، صناعة البتروكيماويات، الأنابيب الصناعية، هندسة إمدادات المياه، الصرف الصحي، والخ.
- توصيل الأنابيب، توفر تغييرات في الاتجاه، وتتكيف مع الأحجام أو المكونات.
المواصفات الرئيسية
- متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
- ضغط التشغيل:
300PSI/2.07MPa - الشهادات: FM/UL/CE
- الطلاء: إيبوكسي \ مجلفن
- اللون: أحمر \ برتقالي \ أبيض، الخ.

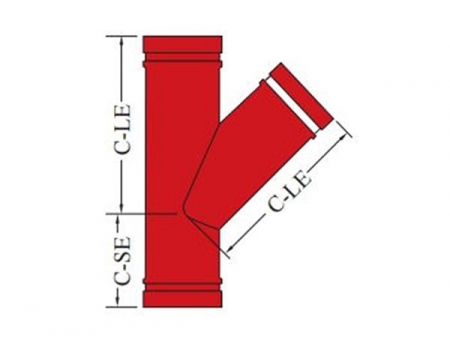

المواصفات
| القياس الاسمي | القطر الخارجي للأنبوب (OD) | C-LE | C-SE |
| mm/in | mm/in | mm/in | mm/in |
| 50 / 2 | 60.3 / 2.375 | 178 7.00 | 70 / 2.75 |
| 65 / 2 1/2 | 73 / 2.875 | 197 7.75 | 76 / 3.00 |
| 65 / 2 1/2 | 76.1 / 3 | 197 7.75 | 76 / 3.00 |
| 80 / 3 | 88.9 / 3.5 | 216 8.50 | 83 / 3.25 |
| 100 / 4 | 114.3 / 4.5 | 267 10.50 | 95 / 3.75 |
| 125 / 5 | 133 / 5.25 | 318 12.50 | 102 / 4.00 |
| 125 / 5 | 139.7 / 5.5 | 318 12.50 | 102 / 4.00 |
| 150 / 6 | 165.1 / 6.5 | 356 14.00 | 114 / 4.50 |
| 200 / 8 | 219.1 / 8.625 | 457 18.00 | 152 / 6.00 |
| 250 / 10 | 273 / 10.75 | 521 20.50 | 165 / 6.50 |
| 300 / 12 | 323.9 / 12.75 | 584 23.00 | 178 / 7.00 |
