ماكينة القطع بالقالب المسطح الأوتوماتيكية، سلسلة MWZ 1670Q

طلب عرض سعر

الموقع الإلكتروني: http://centurypack-intl.asia/3-7-flatbed-die-cutting-machine.html

الخواص الفنية للماكينة

الموديل		MWZ 1670Q
أقصى قياس للوح		1670 × 1260mm
أقل قياس للوح		650 × 500mm
أقصى قياس للقطع		1640 ×1230mm
قوة القطع		400 طن
السرعة الميكانيكية القصوى		5000 لوح لكل/ ساعة
نطاق التخزين		لوح مموج 0.8-8.5mm
ارتفاع قاعدة القطع		23.8mm
ضبط الضغط		±1.5mm
دقة القطع		±0.5mm
النفايات من الأمام		10mm
قياس الفتحة		1680×1260mm
أبعاد الماكينة	الطول	10400mm
	العرض	5400mm
	الارتفاع	2900mm
وزن الماكينة		36 طن

تفاصيل الماكينة

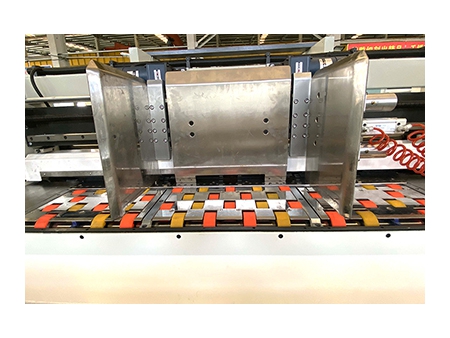

وحدة تغذية بحافة موجهة (دليل موجه) مدفوعة بتروس
- إن وحدة التغذية ذات الحافة عالية سرعة مقترنة بطاولة التغذية قوية مما يجعل آلة القطع بالقالب المسطحة مناسبة لقطع كل من الألواح المموجة والألواح المصفحة.
- سدادة خلفية قابلة لضبط الارتفاع مما يجعلها مناسبة لتغذية الأوراق الملتوية.
- تسمح قوة الشفط الفراغية القابلة للتعديل بتغذية الألواح الكبيرة.
طاولة تغذية مدفوعة بمحرك سيرفو
- تضمن عمليات الدفع على الجانب الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
- يتم استخدام بكرات الفرشاة وبكرات الضغط لضمان التغذية الدقيقة للصفائح إلى وحدة القطع بالقالب.
وحدة القطع بالقالب
- يضمن نظام التشحيم الذاتي الأوتوماتيكي التشغيل السلس لآلة القطع بالقالب.
- يتيح نظام تحديد الموضع المركزي إمكانية التغيير السريع للمهمة وإعداد الماكينة بسهولة.
- يتم استخدام نظام محرك التروس كمحرك رئيسي لتوفير عملية عالية السرعة.
وحدة التجريد (إزالة الزوائد)
- يعمل نظام تحديد الموضع المركزي على تبسيط إعداد قالب التجريد ويسمح بتغيير الوظيفة بسرعة.
- تعمل أداة الإزالة المزدوجة شديدة التحمل على إزالة النفايات بكفاءة، مما يضمن التجريد أو الإزالة الإيجابي.

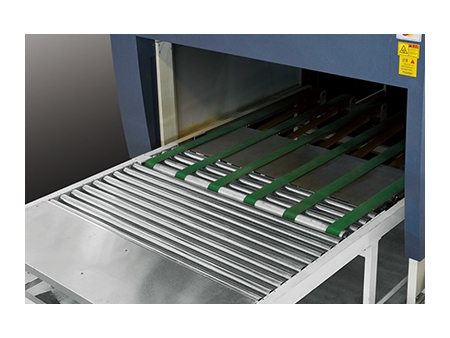

- يقوم فاصل النفايات الموجود في الأمام بإزالة مخلفات القطع من اللوح وينقلها إلى جانب محرك الماكينة عن طريق الحزام الناقل.

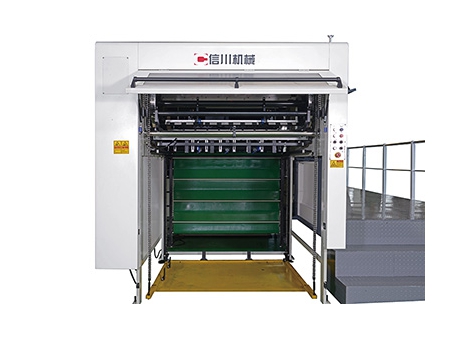

وحدة التسليم
- نظام تسليم البليت بدون توقف يضمن الإنتاج المستمر.
- تتوفر وحدة هزازة للركض من الأمام والخلف والجانب للتكديس بشكل سليم.
