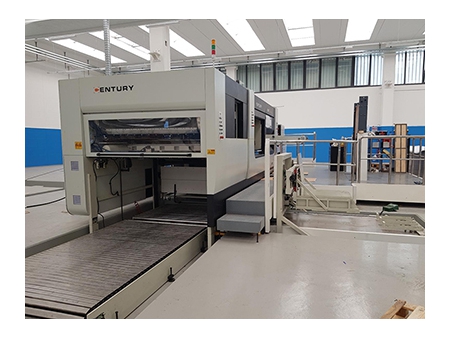

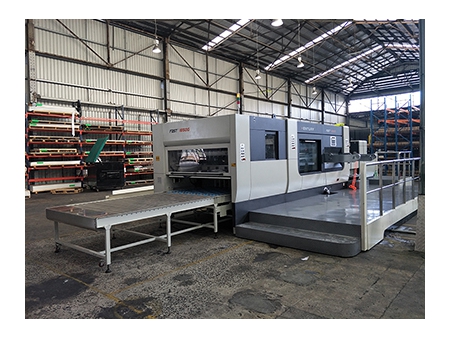

ماكينة القطع بالقالب المسطح الأوتوماتيكية، سلسلة MWZ 1650G

طلب عرض سعر

الموقع الإلكتروني: http://centurypack-intl.asia/3-4-automatic-flatbed-die-cutter/223417/index.html

الخواص الفنية للماكينة

الموديل	MWZ 1650G
أقصى قياس للوح	1650 × 1200mm
أقل قياس للوح	650 × 500mm
أقصى قياس للقطع	1630 × 1180mm
قوة القطع	450 طن
السرعة الميكانيكية القصوى	5500 لوح/ ساعة
نطاق التخزين	اللوح المموج 0.8-8.5mm
ارتفاع قاعدة القطع	23.8mm
ضبط الضغط	±1.5mm
دقة القطع	±0.5mm
النفايات من الأمام	10mm
قياس الفتحة	1660×1210mm
أبعاد الماكينة	الطول: 11200mm العرض: 5560mm الارتفاع: 2600mm
استهلاك الطاقة (بدون مضخة الهواء)	45kW
وزن الماكينة	38 طن

تفاصيل الماكينة

وحدة تغذية بحافة موجهة (دليل موجه) مدفوعة بتروس
- تضمن وحدة التغذية هذه السرعة العالية والثبات والاستقرار الاستثنائي لتغذية الألواح.
- السدادة الخلفية مع وظيفة تعديل الارتفاع مناسبة لتغذية الأوراق الملتوية.
- تحافظ وحدة الهزاز للركض الجانبي على كومة الألواح في محاذاة لتحقيق تغذية دقيقة.
- يسمح شريط الدعم القابل للتعديل بتغذية الأوراق كبيرة الحجم.
- منطقة شفط فراغية قابلة للتعديل تدعم أوراق التنسيق الكاملة.

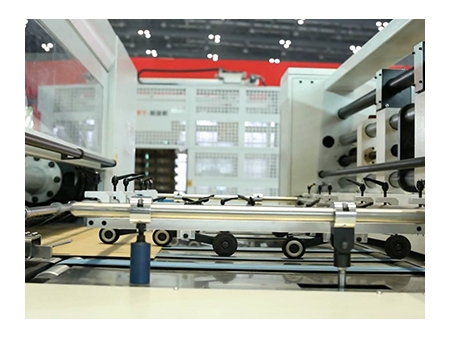

طاولة التغذية
- تضمن عمليات الدفع على الجانب الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
- يتم تغذية الألواح بدقة إلى وحدة القطع القالبي بمساعدة بكرات الفرشاة وبكرات الضغط.

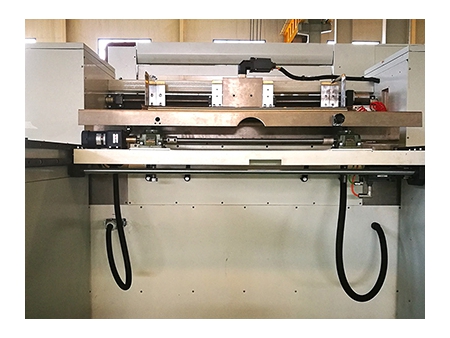

وحدة القطع بالقالب
- يتيح نظام تحديد الموضع المركزي القياسي المقترن بنظام القفل الذاتي إمكانية التبديل السريع للمهمة وإعداد الماكينة.
- يتم ضمان الحماية من الحمل الزائد بفضل اعتماد صندوق التروس المتطور مع قابض الالتواء.
- يوجد نظام التشحيم الذاتي الأوتوماتيكي بشكل مستقل ويتم توفيره بأقل قدر من الصيانة.
- يتيح جهاز تعويم الهواء سهولة سحب لوحة القطع.
- لوح التقطيع 7 2 مم مصنوع من الفولاذ 65Mn، مناسب لإعادة التدوير.

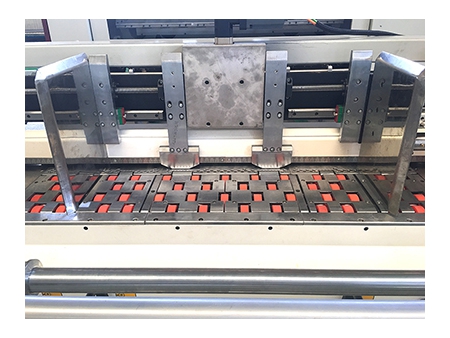

وحدة القطع بالقالب
- نظام تحديد الموضع المركزي يجعل من السهل إعداد قالب التجريد ويتيح التغيير السريع للوظيفة.
- تعمل أداة الإزالة المزدوجة شديدة التحمل على إزالة النفايات بكفاءة، ويتم توفير أدوات للتكيف مع مهام الإزالة المختلفة.
- يقوم فاصل النفايات الأمامي بإزالة مخلفات القطع ونقلها إلى جانب محرك الماكينة بواسطة الحزام الناقل.
وحدة التسليم
- نظام التسليم التلقائي يضمن الإنتاج بدون توقف.
- يمكن مراقبة عملية التسليم من خلال نافذة الأمان لضمان التشغيل الآمن، كما أن أدوات الركض الجانبية قابلة للتعديل من أجل التكديس بشكل أنيق.
وحدة التحكم الكهربائي
- جميع المكونات الكهربائية تلبي معايير CE.
- تم اعتماد تكنولوجيا التحكم PLC من Siemens
