تي جروف مقلوظ ميكانيكي Mechanical Tee Threaded Outlet

طلب عرض سعر

الموقع الإلكتروني: http://grooved-fittings.asia/3-2-mechanical-tee-threaded-outlet.html

وصلات أنابيب الدكتايل المخددة

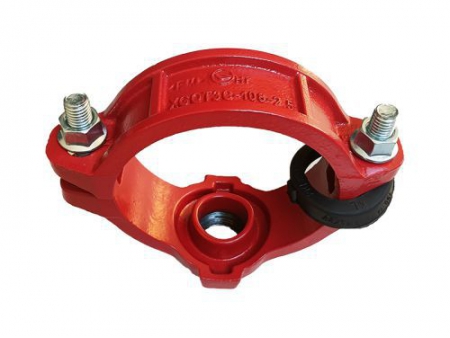

وصلة تي جروف المقلوظة الميكانيكية (مشترك مخدد) تتكون من أجزاء علوية وسفلية، حشية، براغي/صواميل، مما يوفر طريقة بسيطة وسريعة لتوصيل التفرعات. يضمن تركيبة منع التسرب للحشية الإحكام الدائم. أثناء العمليات الميدانية، يمكن تركيب تي جروف الميكانيكي بدقة على خط الأنابيب لضمان دقة توصيل مخرج التفرع.

الخصائص

توفر مخرج تي جروف المقلوظ الميكانيكي منفذ مقلوظ (سن) إضافي في الأنابيب الموجودة.
بالنسبة للتوصيلات الجديد، فإن استخدام المشترك المخدد الميكانيكي يعد طريقة لتجاوز مخفضات تي.
تي جروف ميكانيكي يمكن تحويلها بسهولة إلى صليبة عند الضرورة.

التطبيقات الموصى بها

يعتبر منفذ تي جروف المقلوظ الميكانيكي مناسب لأنظمة الأنابيب المخددة، مثل أنظمة مكافحة الحرائق وأنظمة أنابيب الرش.

المواصفات الرئيسية

متوفرة بقياسات: من 2×1 إلى 10×4 بوصة | من DN32×25 إلى DN250×65
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: إيبوكسي \ مجلفن
المادة: حديد الزهر (الدكتايل)

المواصفات

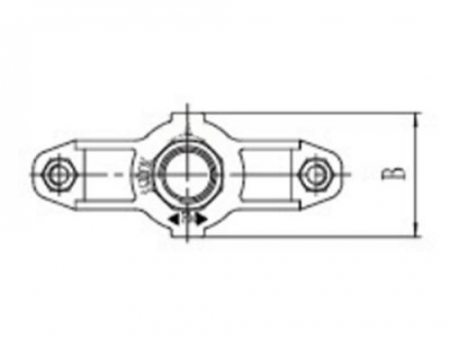

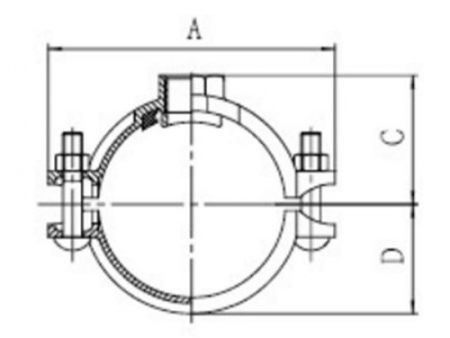

القياس الاسمي	القطر الخارجي للأنبوب (OD)	قطر الثقب	الأبعاد				قياس البرغي
mm/in	mm/in	قياسات قطع الثقب	mm/in				No.-Size / mm
mm/in	mm/in	قياسات قطع الثقب	A / mm	B / mm	C / mm	D / mm	No.-Size / mm
50×15 / 2×1/4	60x21 / 2.375×0.827	38 / 1.5	118 / 4.64	74 / 2.91	55 / 2.17	40 / 1.57	M10×55-2
50×20 / 2×3/4	60x27 / 2.375×1.063	38 / 1.5	118 / 4.64	74 / 2.91	60 / 2.36	40 / 1.57	M10×55-2
50×25 / 2×1	60.3×33.7 / 2.375×1.315	38 / 1.5	118 / 4.64	74 / 2.91	60 / 2.36	40 / 1.57	M10×55-2
50×32 / 2×1 1/4	60.3×42.4 / 2.375×1.660	45 1.77	118 / 4.64	74 / 2.91	60 / 2.36	40 / 1.57	M10×55-2
50×40 / 2×1 1/2	60.3×48.3 / 2.375×1.900	45 / 1.77	118 / 4.64	74 / 2.91	60 / 2.36	40 / 1.57	M10×55-2
65×15 / 2 1/2×1/4	73x21 / 2.875×0.827	38 / 1.5	132 / 5.2	74 / 2.91	62 / 2.52	47 / 1.85	M12×70-2
65×20 / 2 1/2×3/4	73x27 / 2.875×1.063	38 / 1.5	132 / 5.2	74 / 2.91	62 / 2.52	47 / 1.85	M12×70-2
65×25 / 2 1/2×1	73×33.7 / 2.875×1.315	38 / 1.5	132 / 5.2	74 / 2.91	64 / 2.52	47 / 1.85	M12×70-2
65×32 / 2 1/2×1 1/4	73×42.4 / 2.875×1.660	51 / 2.01	132 / 5.2	82 / 3.23	64 / 2.52	47 / 1.85	M12×70-2
65×40 / 2 1/2×1 1/2	73×48.3 / 2.875×1.900	51 / 2.01	132 / 5.2	82 / 3.23	64 / 2.52	47 / 1.85	M12×70-2
65×50 / 2 1/2×2	73x60 / 2.875×2.375	51 / 2.01	132 / 5.2	84 / 3.23	75 / 2.95	47 / 1.85	M12×70-2
65×15 / 2 1/2×1/4	76x21 / 3.000×0.827	38 / 1.5	135 / 5.31	72 / 2.83	62 / 2.52	48 / 1.89	M12×70-2
65×20 / 2 1/2×3/4	76x27 / 3.000×1.063	38 / 1.5	135 / 5.31	72 / 2.83	64 / 2.52	48 / 1.89	M12×70-2
65×25 / 2 1/2×1	76.1×33.7 / 3.000×1.315	38 / 1.5	135 / 5.31	72 / 2.83	64 / 2.52	48 / 1.89	M12×70-2
65×32 / 2 1/2×1 1/4	76.1×42.4 / 3.000×1.660	51 / 2.01	135 / 5.31	85 / 3.35	66 / 2.60	48 / 1.89	M12×70-2
65×40 / 2 1/2×1 1/2	76.1×48.3 / 3.000×1.900	51 / 2.01	135 / 5.31	85 / 3.35	66 / 2.60	48 / 1.89	M12×70-2
65×50 / 2 1/2×2	76x60 / 3.000×2.375	51 / 2.01	135 / 5.31	84 / 3.23	76 / 2.99	48 / 1.89	M12×70-2
80×15 / 3×1/2	88.9×21.3 / 3.500×0.825	38 / 1.50	146 / 5.75	74 / 2.91	66 / 2.60	55 / 2.17	M12×70-2
80×20 / 3×3/4	88.9×26.7 / 3.500×1.050	38 / 1.50	146 / 5.75	74 / 2.91	66 / 2.60	55 / 2.17	M12×70-2
80×25 / 3×1	88.9×33.7 / 3.500×1.315	38 / 1.18	146 / 5.75	74 / 2.91	70 / 2.76	55 / 2.17	M12×70-2
80×32 / 3×1 1/4	88.9×42.4 / 3.500×1.660	51 / 2.01	146 / 5.75	86 / 3.39	73 / 2.87	55 / 2.17	M12×70-2
80×40 / 3×1/2	88.9×48.3 / 3.500×1.900	51 / 2.01	146 / 5.75	86 / 3.39	77 / 3.03	55 / 2.17	M12×70-2
80x50 / 3x2	88 9 x 60.3 3.500 x 2.375	64 / 2.52	146 / 5.75	96 / 3.78	80 / 3.15	55 / 2.17	M12x70-2
80x65 / 3x2 1/2	89x76 / 3.500 x 3.000	64 / 2.52	146 / 5.75	99 / 3.90	84 / 3.31	55 / 2.17	M12×70-2
100x25 / 4x1	108x33.7 4.250x1.315	38 / 1.5	172 / 6.77	72 / 283	76 / 2.99	64 / 2.52	M12x75-2
100x32 / 4x1 1/4	108.0x42.4 / 4.250x1.660	51 / 2.01	172 / 6.77	82 / 3.23	76 / 2.99	64 / 2.52	M12x75-2
100x40 / 4x1 1/2	108.0x48.3 / 4.250x1.900	51 / 2.01	172 / 6.77	82 / 3.23	76 / 2.99	64 / 2.52	M12x75-2
100x50 / 4x2	108.0x60.3 / 4.250x2.375	64 / 2.52	172 / 6.77	95 / 3.74	78 / 3.07	64 / 2.52	M12x75-2
100x15 / 4x1/4	114x21 / 4.500x0.825	38 / 1.5	178 / 7.01	74 / 2.91	83 / 3.27	69 / 2.72	M12x75-2
100x20 / 4x3/4	114x27 / 4.500x1.063	38 / 1.5	178 / 7.01	74 / 2.91	83 / 3.27	69 / 2.72	M12x75-2
100x25 / 4x1	114.3x33.7 4.500x1.315	38 / 1.5	178 / 7.01	74 / 2.91	86 / 3.99	69 / 2.72	M12x75-2
100x32 / 4x1 1/4	114.3x42.4 / 4.500x1.660	51 / 2.01	178 / 7.01	86 / 3.39	87 / 3,43	69 / 2.72	M12x75-2
100x40 / 4 x1 1/2	114,3x48.3 4.500 X1.900	51 / 2.01	178 / 7.01	86 / 3.39	89 / 3.51	69 / 2.72	M12x75-2
100x50 / 4x2	114.3x60.3 4.500x2.375	64 / 2.52	178 / 7.01	100 / 3.94	94 / 3.7	69 / 2.72	M12x75-2
100x65 / 4x2 1/2	114.3x76.1 4500x3.000	70 / 2.76	178 / 7.01	106 / 4.17	100 / 3.94	69 / 2.72	M12x75-2
100x80 / 4x3	114.3x88.9 4.500x3.500	89 / 3.5	178 / 7.01	124 / 4.88	99 / 3.9	69 / 2.72	M12x75-2
125x25 / 5x1	133.0 x 33 7 5.250x1.315	38 / 1.5	200 / 7.87	74 / 2.91	95 / 3.74	77 / 3.03	M16x85-2
125x32 / 5x1 1/4	133.0 x 42.4 5.250x1.660	51 / 2.01	200 / 7.87	86 / 3.39	95 / 3.74	77 / 3.03	M16x85-2
125x40 / 5x1 1/2	133.0x48.3 5.250x1.900	51 / 2.01	200 / 7.87	86 / 3.39	95 / 3.74	77 / 3.03	M16x85-2
125x50 / 5x2	133.0 x 60.3 5.250x2.375	64 / 2.52	200 / 7.87	100 / 3.94	104 / 4.09	77 / 3.03	M16x85-2
125x25 / 5x1	139.7x33.7 5.503x1.315	38 / 1.5	213 / 8.39	74 / 2.91	98 / 3.86	81 / 3.19	M16x85-2
125x32 / 5x1 1/4	139,7x42.4 5.500x1.660	51 / 2.01	213 / 8.39	86 / 3.39	99 / 3.9	81 / 3.19	M16x85-2
125x40 / 5x1 1/2	139.7x48.3 5.500 x1.900	51 / 2.01	213 / 8.39	86 / 3.39	111 / 4.37	81 / 3.19	M16x85-2
125x50 / 5x2	133.0 x 60.3 5.250x2.375	64 / 2.52	213 / 8.39	100 / 2.19	106 / 4.17	81 / 3.19	M16x85-2
125x65 / 5x2 1/2	139.0 x 76.1 / 5.500x3.000	70 / 2.76	213 / 8.39	108 / 4.25	110 / 4.33	81 / 3.19	M16x85-2
150x25 / 6x1	165.1x33.7 / 6.500x1.315	38 / 1.5	239 / 9.41	74 / 2.91	112 / 4.41	95 / 3.74	M16x 105-2
150x32 / 6x1 1/4	165.1x42.4 / 6.500x1.660	51 / 2.01	239 / 9.41	86 / 3.39	113 / 4.45	95 / 3.74	M16x 105-2
150x40 / 6x1 1/2	165.1x48.3 / 6.500x1.900	51 / 2.01	239 / 9.41	86 / 3.39	115 / 4.53	95 / 3.74	M16x 105-2
150x50 / 6x2	165.1x60.3 / 6.500x2.375	64 / 2.52	239 / 9.41	100 / 3.94	120 / 4.72	95 / 3.74	M16x 105-2
150x65 / 6x2 1/2	165.1x76.1 / 6.500x3.000	70 / 2.76	239 / 9.41	108 / 4.25	124 / 4.68	95 / 3.74	M16x105-2
150x80 / 6x3	165.1x88.9 / 6.500x3.500	89 / 3.5	239 / 9.41	126 / 4.96	123 / 4.84	95 / 3.74	M16x 105-2
150x25 / 6x1	168.3 x 33.7 / 6.625x1.315	38 / 1.5	255 / 10.04	74 / 2.91	115 / 4.53	96 / 3.78	M16x105 2
150x32 / 6x1 1/4	168.3x42.4 / 6.625x1.660	51 / 2.01	255 / 10.04	88 / 3.64	115 / 4.53	96 / 3.78	M16x 105-2
150x40 / 6x1 1/2	168.3 x 48.3 6.625x1.900	51 / 2.01	255 / 10.04	88 / 3.64	115 / 4.53	96 / 3.78	M16x 105-2
150x50 / 6x2	168.3x60.3 6.625x2.375	64 / 2.52	255 / 10.04	102 / 4.02	120 / 4.72	96 / 3.78	M16x 105-2
150x65 / 6x2 1/2	168.3 x 73 6.625x3.000	70 / 2.76	255 / 10.04	108 / 4.25	122 / 4.80	96 / 3.78	M16x 105-2
150x80 / 6x3	168.3 x 88.9 / 6.625x3.500	89 / 3.5	255 / 10.04	124 / 4.88	122 / 4.80	96 / 3.78	M16x 105-2
200x25 / 8x1	219.1 x 33.7 / 8.625x3.315	38 / 1.5	310 / 12.21	73 / 2.87	135.5 / 5.35	115 / 4.53	M20x 115-2
200x32 / 8x1 1/4	219.1 x42.4 / 8.625x1.660	51 / 2.01	310 / 12.21	82 / 3.23	135.5 / 5.35	115 / 4.53	M20x 115-2
200x40 / 8x1 1/2	219.1 x48.3 / 8.625x1.900	51 / 2.01	310 / 12.21	86 / 3.39	135.5 / 5.35	115 / 4.53	M20x 115-2
200x50 / 8x2	219.1 x 33.7 / 8.625x2.375	38 / 1.5	310 / 12.21	97 / 3.82	138 / 5.43	115 / 4.53	M20x 115-2
200x65 / 8x2 1/2	219.1 x76.1 / 8.625x3.000	70 / 2.76	310 / 12.21	115 / 4.53	138 / 5.43	115 / 4.53	M20x 115-2

ما هي مميزات استخدام وصلات الأنابيب المخددة والوصلات الميكانيكية بالمقارنة مع أنظمة الأنابيب الملحومة التقليدية؟

توفر وصلات الأنابيب المخددة والوصلات الميكانيكية العديد من المزايا المهمة مقارنة بأنظمة الأنابيب الملحومة التقليدية، بما في ذلك التثبيت الأسرع والصيانة الأسهل والمرونة المحسنة والسلامة المعززة لنظام خطوط الأنابيب.

ما هي تطبيقات وصلات الأنابيب المخددة والوصلات الميكانيكية؟

نظراً للخصائص الممتازة، يتم استخدام وصلات الأنابيب هذه على نطاق واسع في أنظمة أنابيب رشاشات مكافحة الحريق، أنظمة الأنابيب المستخدمة في صناعات تجهيز الأغذية، وأنظمة الأنابيب الصناعية، والخ.
