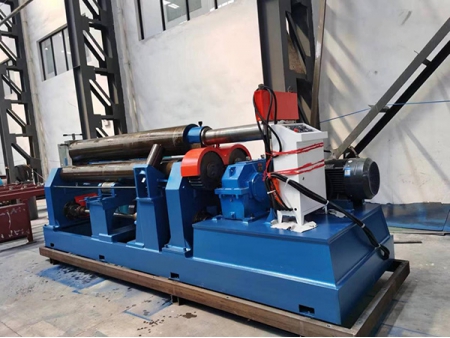

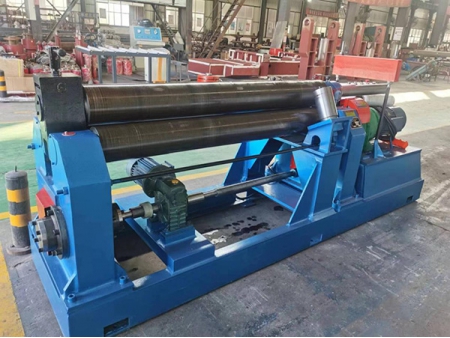

ماكينة لف وثني الألواح المعدنية ذات ثلاث أسطوانات (من 1.5 إلى 3 م)

الموقع الإلكتروني: http://platebendmachine.asia/2-2-symmetrical-plate-bending-machine.html

3-Roll Plate Rolling and Bending Machine

ماكينة لف وثني الألواح المعدنية ذات ثلاث أسطوانات تحتوي على 3 لفات مرتبة بشكل متماثل والأسطوانة العلوية موجودة في مركز الأسطوانتين السفليتين. يتم استخدام محرك دودة وتروس وقضيب لولبي ومحرك مساعد لولبي لدفع اللفة العلوية للتحرك الرأسي. يتم استخدام الترس المثبت على مخفض السرعة الرئيسي لربط تروس الأسطوانيتين السفليتين للحركة الدورانية وذلك لتوفير عزم الدوران للألواح. سوف يتم تحقيق تشوه بلاستيكي دائم على الصفائح المعدنية الموضوعة بين ثلاث أسطوانات بعد سلسلة من عمليات الثني المستمرة، بحيث يتم بعد ذلك تشكيل الصفائح إلى أسطوانات أو أقماع أو أقواس أو أي أشكال أخرى نريدها. في حين أن هذا النوع من آلات الثني ذات 3 أسطوانات لديه أيضاً بعض أوجه القصور: فمن الصعب إجراء عملية ما قبل الثني على أطراف اللوحة.

بارمترات ماكينة ثني الصفائح الميكانيكية ذات 3 أسطوانات

ماكينة لف الألواح المعدنية ذات ثلاث أسطوانات 1500 مم

الموديل	أقصى سمك للدلفنة (mm)	أقصى عرض للدلفنة (mm)	حد الخضوع الألواح المعدنية (Mpa)	سرعة الدلفنة (m/min)	قطر الأسطوانة العلوية (mm)	قدرة المحرك الرئيسي (kW)
4x1500	4	1500	245	5	150	3
6x1500	6	1500	245	5	160	4

ماكينة لف الألواح المعدنية ذات ثلاث أسطوانات 2000 مم

الموديل	أقصى سمك للدلفنة (mm)	أقصى عرض للدلفنة (mm)	حد الخضوع الألواح المعدنية (Mpa)	سرعة الدلفنة (m/min)	قطر الأسطوانة العلوية (mm)	قدرة المحرك الرئيسي (kW)
6x2000	6	2000	245	4.5	170	5.5
8x2000	8	2000	245	4.5	185	5.5
12x2000	12	2000	245	4.5	240	7.5
20x2000	20	2000	245	4	280	15
16x2000	16	2000	245	4	260	11
25x2000	25	2000	245	4	330	18.5

ماكينة لف الألواح المعدنية ذات ثلاث أسطوانات 2500 مم

الموديل	أقصى سمك للدلفنة (mm)	أقصى عرض للدلفنة (mm)	حد الخضوع الألواح المعدنية (Mpa)	سرعة الدلفنة (m/min)	قطر الأسطوانة العلوية (mm)	قدرة المحرك الرئيسي (kW)
8x2500	8	2500	245	4.5	240	7.5
12x2500	12	2500	245	4.5	260	11
16x2500	16	2500	245	4	280	15
20x2500	20	2500	245	4	340	18.5
25x2500	25	2500	245	4	370	22
30x2500	30	2500	245	4	420	30

ماكينة لف الألواح المعدنية ذات ثلاث أسطوانات 3000 مم

الموديل	أقصى سمك للدلفنة (mm)	أقصى عرض للدلفنة (mm)	حد الخضوع الألواح المعدنية (Mpa)	سرعة الدلفنة (m/min)	قطر الأسطوانة العلوية (mm)	قدرة المحرك الرئيسي (kW)
12x3000	12	3000	245	4	280	11
30x3000	30	3000	245	4	450	37

ماكينة لف الألواح المعدنية ذات ثلاث أسطوانات 3200 مم

الموديل	أقصى سمك للدلفنة (mm)	أقصى عرض للدلفنة (mm)	حد الخضوع الألواح المعدنية (Mpa)	سرعة الدلفنة (m/min)	قطر الأسطوانة العلوية (mm)	قدرة المحرك الرئيسي (kW)
6x3200	6	3200	245	4.5	220	7.5
16x3200	16	3200	245	4	340	18.5

خصائص ماكينة ثني الألواح المتماثلة القياسية

يتم استخدام أسطوانات الكربون عالية الشد في آلة الثني
تتميز معدات ثني الصفائح هذه بوجود أسطوانتين للتدوير
متاحة آلية التوقف في حالات الطوارئ
تدعم وحدة التحكم عملية التحكم الذكية
هيكل إطار فولاذي ملحوم بدون إجهاد
تروس الدودة المصنوعة من سبائك الزنك شديدة المقاومة للاهتراء
محركات ذات عزم دوران عالي وتروس تخفيض
تعتمد مفاتيح حدية

خصائص معدات ثني المعادن الاختيارية

مرفقة بأسطوانة مخروطية
قناة فولاذية، حديد زاوية، ويتم استخدام درفلة الأنابيب
لوحة تشغيل متحركة
أسطوانات الكروم المصقولة
