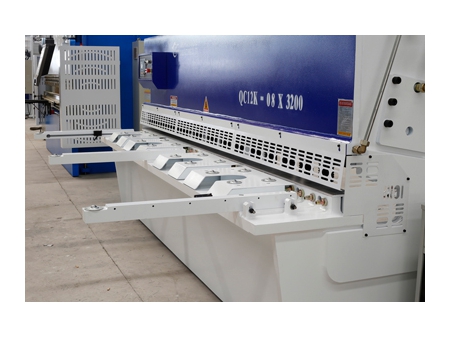

مقص صاج هيدروليك QC12K(Y) آلة قص ألواح معدنية هيدروليك Hydraulic Swing Beam Shear
عند تصميم آلة قص صفائح معدنية هيدروليكية ذات عارضة متأرجحة QC12K(Y)، قررنا أن يكون لدينا مقياس خلفي يستخدم مسمار كروي ABBA، كما تمت إضافة وظيفة العد للقطع في آلة قص المعادن.
-
أقصى سمك للقطع (مم)
6-25
-
أقصى عرض للقطع (مم)
3200-6000
-
سمك لوح طاولة العمل (مم)
30-60
-
سمك اللوح الجداري (مم)
30-80
| النوع | أقصى سمك للقطع | أقصى عرض للقطع | سمك لوح طاولة العمل | سمك اللوح الجداري | سمك مسند السكين | مقاومة قوة اللوح | زمن الشوط | عمق الحلق | طول الشفرة | المحرك الرئيسي |
| 4 | 2500 | 35 | 25 | 35 | 450 | 17 | 130 | 2600 | 5.5kW | |
| 4 | 3200 | 35 | 25 | 35 | 450 | 14 | 130 | 3300 | 5.5kW | |
| 4 | 4000 | 35 | 25 | 35 | 450 | 14 | 130 | 4100 | 5.5kW | |
| 4 | 6000 | 45 | 30 | 45 | 450 | 8 | 130 | 6040 | 7.5kW | |
| 6 | 2500 | 40 | 30 | 40 | 450 | 14 | 130 | 2600 | 7.5kW | |
| 6 | 3200 | 45 | 30 | 40 | 450 | 11 | 130 | 3300 | 7.5kW | |
| 6 | 4000 | 50 | 35 | 50 | 450 | 11 | 130 | 4100 | 7.5kW | |
| 6 | 5000 | 50 | 40 | 50 | 450 | 8 | 130 | 5050 | 11kW | |
| 6 | 6000 | 50 | 40 | 50 | 450 | 8 | 130 | 6040 | 11kW | |
| 8 | 2500 | 45 | 35 | 45 | 450 | 14 | 130 | 2600 | 7.5kW | |
| 8 | 3200 | 50 | 35 | 45 | 450 | 11 | 130 | 3300 | 7.5kW | |
| 8 | 4000 | 50 | 40 | 50 | 450 | 10 | 130 | 4100 | 7.5kW | |
| 8 | 5000 | 50 | 45 | 50 | 450 | 8 | 200 | 5050 | 11kW | |
| 8 | 6000 | 55 | 45 | 50 | 450 | 5 | 130 | 6040 | 11kW | |
| 10 | 3200 | 50 | 45 | 50 | 450 | 10 | 130 | 3300 | 11kW | |
| 10 | 4000 | 50 | 45 | 50 | 450 | 8 | 175 | 4100 | 11kW | |
| 12 | 2500 | 50 | 45 | 50 | 450 | 11 | 175 | 2600 | 18.5kW | |
| 12 | 3200 | 50 | 50 | 50 | 450 | 10 | 175 | 3300 | 18.5kW | |
| 12 | 4000 | 50 | 50 | 50 | 450 | 8 | 175 | 4100 | 18.5kW | |
| 12 | 5000 | 60 | 50 | 60 | 450 | 6 | 200 | 5075 | 22kW | |
| 12 | 6000 | 60 | 50 | 60 | 450 | 6 | 200 | 6040 | 22kW | |
| 16 | 4000 | 60 | 50 | 50 | 450 | 6 | 200 | 4100 | 18.5kW | |
| 20 | 6000 | 80 | 70 | 80 | 450 | 4 | 100 | 6040 | 30kW | |
| 25 | 6000 | 100 | 80 | 100 | 450 | 5 | 200 | 6040 | 45kW |
-
آلة القص المعدني تعرض موضع المقياس الخلفي مباشرة، وهو أمر مناسب للمشغل.
تتيح وظيفة البرمجة متعددة المراحل لقص المعدن التشغيل التلقائي للمقياس الخلفي والتحديد المستمر، مما يحقق موضع الضبط الآلي للمقياس الخلفي بدقة ممتازة.
-
يمكن لوظيفة العد الخاصة بالقطع عرض كمية القص مباشرة، وعند إيقاف تشغيل القدرة، يمكنها تسجيل موضع المقياس الخلفي والبرنامج والبارامترات.
-

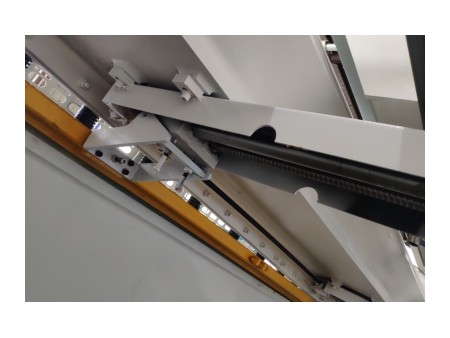

يستخدم المقياس الخلفي المسمار الكروي ABBA، مما يضمن دقة موضع المقياس الخلفي، ويحسن بشكل كبير من دقة المعالجة للماكينة.
- سطح الكرات
- أسطوانات التثبيت
- موصل الاقتران

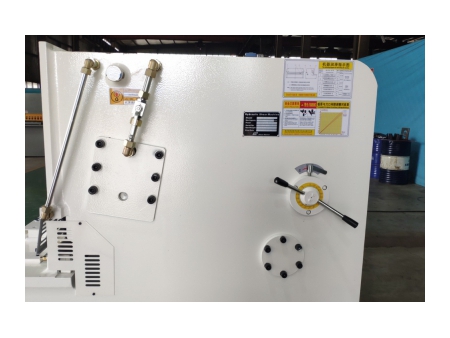

- ضبط خلوص فجوة الشفرة
- جهاز التزود بالوقود يدويا

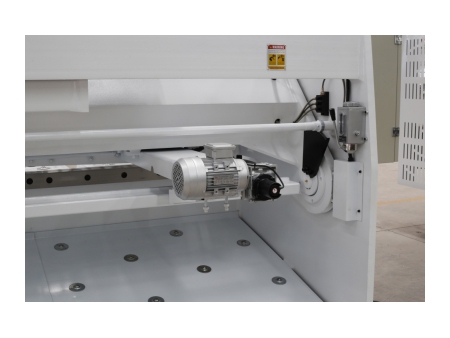

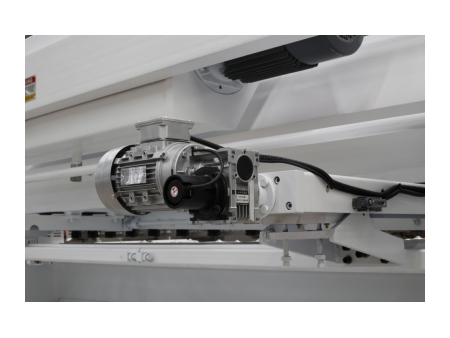

- محرك المقياس الخلفي
