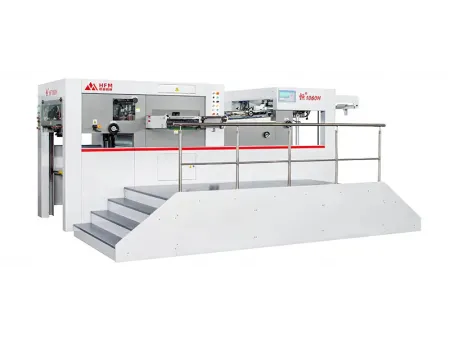

ماكينة القطع بالقوالب المسطحة والتجعيد لألواح الكرتون والورق المقوى وألواح PVC (أوتوماتيكية بالكامل)
طلب عرض سعر
- أقصى قياس للقطع (الطول × العرض) 1060 × 780 مم
- دقة القطع (هامش الخطأ) لا يتجاوز ±0.1 مم
- اقصى سرعة للقطع 7500 لوح/ ساعة
- أقصى ضغط للعمل 300 طن
تتميز هذه الماكينة بأنها تمثل الحل المتطور للقطع بالقوالب والتجعيد والنقش بدقة عالية لألواح الكرتون المضلع وألواح الكرتون المقوى وألواح PVC والورق ذاتي اللصق والملصقات، حيث صُممت لتحقيق الكفاءة، وهي مثالية لإنتاج مجموعة كبيرة من منتجات التعبئة والتغليف، بدءًا من علب مستحضرات التجميل الفاخرة إلى العبوات القوية للسلع الاستهلاكية اليومية.
كما أنها مزوّدة بنظام تلقائي يقوم بتغذية المواد بدقة مثل الكرتون المموج، والورق المقوى، وألواح PVC إلى محطة القص بالقالب، حيث يؤدي الضغط الناتج عن السطحين العلوي والسفلي المسطحين إلى دفع خطوط القطع في القالب، مما يُمكّن من تشكيل المواد بسرعة إلى الأشكال المحددة مسبقًا. فضلاً عن ذلك، تضمن البنية القوية لهيكل الماكينة إنتاجاً ثابتاً وعالي الجودة، مما يجعلها مثالية لتصنيع مجموعة متنوعة من حلول التغليف.
المواصفات الفنية الرسومات الهندسية بالأبعاد
للحصول على رسومات بالأبعاد التفصيلية لماكيناتنا، يُرجى الرجوع إلى رقم الطراز (الموديل) المحدد، حيث نقدم مجموعة من القياسات والأبعاد لتلبية احتياجاتكم الإنتاجية المختلفة:
- الرسم التوضيحي للموديل 1060A/C/R/H
- الرسم التوضيحي للموديل 1300H/1500H/1700H
- الرسم التوضيحي للموديل 800H
- الرسم البياني للموديل 800H
- الرسم البياني للموديل 2100D
أنواع المواد المناسبة للتطبيق
- ألواح وصفائح PVC البلاستيكية
- ورق ذاتي اللصق/ ورق لاصق
- الكرتون المضلع/ المموج
- الورق المقوى
- ورق مقوى رمادي
التطبيقات
تُستخدم هذه الماكينة لتقطيع وتشكيل الملصقات ذاتية اللصق وبواكت/ صناديق/ علب مستحضرات التجميل وصناديق/ علب السجائر وصناديق النبيذ والمشروبات الروحية وصناديق وبواكت تغليف الشاي والقهوة وعلب وبواكت تغليف الأدوية والمستحضرات الصيدلانية وبواكت وصناديق تغليف المواد الغذائية وصناديق الهدايا وغيرها. الميزات الرئيسية
-
- قفل هوائي سريع لغرفة القص بالقالب تُوفّر هذه الميزة ثباتًا عاليًا للآلة أثناء عملية القص بالقالب، كما تُمكّن من تنفيذ عمليات قفل سريعة وفعالة، مما يعزز الدقة والاستقرار بشكل عام.
-
- تحميل الألواح بشكل مستمر (بدون توقف) يُقلل من وقت التوقف، ويُحسّن كفاءة الإنتاج، ويضمن التشغيل المتواصل، مما يُبقي خط الإنتاج يعمل بسلاسة دون انقطاع.
-
- فحص العينات يُتيح إجراء فحوصات للعينة في الوقت الفعلي أثناء الإنتاج دون الحاجة لإيقاف الآلة، مما يضمن الحفاظ على جودة المنتج بشكل مستمر طوال عملية التشغيل.
-
- نظام التشحيم الأوتوماتيكي إن التشحيم يضمن التشغيل السلس لجميع الأجزاء الميكانيكية ويضمن تقليل الاحتكاك، مما يطيل من عمر خدمة الماكينة ويقلل من التآكل بمرور الوقت.
-
- قضبان الإمساك بإحكام وقوة عالية مصممة للتعامل مع أنواع مختلفة من الورق، بما في ذلك الورق المقوى والمموج (المضلع) والصفائح والألواح المسطحة، حيث تحقق قبضة فائقة تضمن التعامل الثابت والدقيق مع المواد أثناء قص القوالب.
-
- تحديد التموضع من الأمام والخلف ومن الجانب تم تصميم أنظمة التموضع الأمامي والخلفي والجانبي لضمان محاذاة دقيقة للورق، مما يضمن ثبات التسجيل طوال عملية القص بالقالب. وتُسهم هذه الدقة في تحقيق نتائج متكررة وموثوقة، حتى خلال عمليات الإنتاج بكميات كبيرة.
-
- نظام تحكم PLC وواجهة HMI توفر واجهة نظام التحكم PLC وواجهة HMI للمشغلين بيانات مفصلة في الوقت الفعلي عن سرعة الماكينة وعدد الألواح المعالجة وإجمالي وقت التشغيل، مما يؤدي إلى تبسيط سير العمل وتحسين التحكم الكلي.
-
- التحكم في المحرك الرئيسي عبر محول التردد المتغير (VFD) يحقق محول التردد المتغير تشغيلًا سلسًا ومستقرًا مع إمكانية ضبط السرعة بدون خطوات، مما يوفر تحكمًا أفضل وأداءً محسّنًا للمحرك الرئيسي.
-
- أجهزة الاستشعار وأنظمة السلامة تضمن أجهزة الاستشعار المتقدمة وأنظمة السلامة التشغيل السليم للآلة، مع الحفاظ على سلامة المعدات والمشغّل على حد سواء.
-
- ضغط وحدة القص بالقالب القابل للضبط يمكن ضبط ضغط القص بالقالب بشكل مستقل في الجزئين الأمامي والخلفي، مما يحقق مرونة عالية في التشغيل. ويضمن نظام الضبط اليدوي سهولة الاستخدام، كما يدعم النظام أيضًا عمليات القص بدون قضبان التثبيت.
التركيب
- وحدة التغذية
مزودة بنظام بكرات عالية الدقة يتكوّن من أربع بكرات شفط وست بكرات تغذية، حيث تم تصميمها للتعامل مع الورق الرقيق وأنواع متعددة من المواد. كما يشمل النظام آلية نفخ هواء خلفية مع فرشاة لضمان تغذية مستقرة ومحاذاة دقيقة. فضلاً عن ذلك، يسمح نظام جمع الورق بالتشغيل المتواصل دون توقف، بينما تُمكّن آلية أخذ العينات بالهواء من إجراء فحوصات سريعة دون الحاجة إلى إيقاف التشغيل.

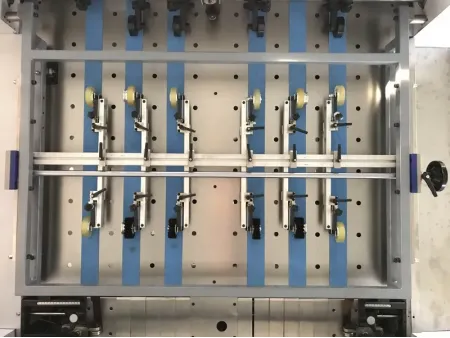

- طاولة التغذية
تتميز طاولة التغذية بنظام وضع جانبي بالدفع والسحب لضمان محاذاة دقيقة للورق بسرعات عالية. كما تعمل آلية الضبط السريع على تحسين كفاءة سير العمل، مما يضمن تغذية الورق بسلاسة ودون انقطاع لتحقيق أقصى قدر من الإنتاجية.
- محطة القطع بالقالب
مزودة بنظام كهربائي لضبط الضغط، وتتميز بنظام حماية لإطار لوحة القطع بالقالب وتتضمن جهاز حماية من الحمل الزائد لعزم الدوران لتحقيق تشغيل آمن ومستقر.
- آلية الضبط الدقيق
تسمح آلية الضبط الدقيق بالتصحيح السريع للوحة القطع، مما يسهل محاذاة القالب السفلي بشكل أسرع. كما تعمل هذه الميزة على تحسين الكفاءة التشغيلية من خلال تقليل وقت الإعداد وضمان قطع القالب بدقة أكبر.
- وحدة التسليم
تعتمد وحدة التسليم نظامًا مدمجًا من الفرش وآلية نفخ الهواء الخلفية للحفاظ على استقرار محاذاة الورق أثناء التسليم. وتتميز بمنظومة جمع الورق المساعدة الكهربائية التي تدعم التشغيل المتواصل، بالإضافة إلى آلية أخذ عينات تعمل بالهواء المضغوط تمكّن من إجراء فحوصات فورية دون إيقاف التشغيل. كما تتوفر وظيفة اختيارية لإدخال علامات العد بإدراج فواصل لتعزيز سهولة التشغيل والدقة في متابعة الكميات.
- مضخة التفريغ
تستخدم الآلة مضخة تفريغ من طرازBECKER الألمانية، المعروفة بدقتها العالية. كما يتم اختيار المكوّنات الكهربائية وأجزاء النقل من علامات تجارية عالمية مرموقة مثل ABB، وSMC، وiWiS، وSiemens، وMitsubishi Electric، وFuji Electric، وYASKAWA، وOMPI، وBECKER، لضمان دقة عمليات القص بالقالب والموثوقية التشغيلية.
تُحفظ المكونات الكهربائية داخل وحدة مغلقة يتم التحكم بدرجة حرارتها وتبريدها بواسطة نظام تكييف صناعي، مما يضمن أداءً مثالياً ومستدامًا على مدار زمن التشغيل. - واجهة المستخدم HMI
تمكّن واجهة المستخدم HMI المشغّلين من مراقبة حالة الآلة في الوقت الفعلي، وعرض إشعارات الأعطال، والوصول إلى طرق استكشاف الأخطاء وإصلاحها. وتُسهم هذه الواجهة في تبسيط التشغيل وتعزيز سهولة الاستخدام، مما يضمن إدارة سلسة لسير العمل.
المواد الاستهلاكية
لضمان الأداء الأمثل وطول عمر الآلة، نوصي باستخدام المواد الاستهلاكية الأصليةHFM ، كما نقدم مجموعة متكاملة من قطع الغيار عالية الجودة، تشمل: عجلة الفرشاة، كوب الشفط، العجلة المطاطية، فاصل الصفائح، سير النقل/بكرات التغذية، قضيب التثبيت ورافعة القضيب.
