محابس الكرة لتطبيقات المجال النفطي - صمامات فولاذ كربوني وحديد مطاوع Oilfield Ball Valves, Ductile Iron/Carbon Steel Valves
طلب عرض سعر
- نطاق ضغط التشغيل: 1000 PSI-5000 PSI
- نطاق درجة الحرارة: من -20°ف إلى 480°ف ≈ من -30°س إلى 250°س

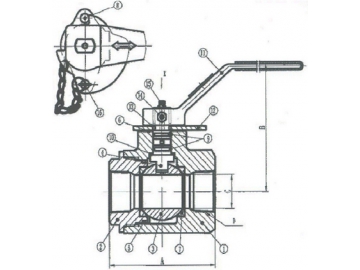

| الجزء | اسم الجزء | المادة |
| 1 | جسم الصمام | حديد مطاوع/A216 WVB |
| 2 | الغطاء | حديد مطاوع/A216 WVB |
| 3 | الكرة | S.S.304 |
| 4 | الساق | S.S.420 |
| 5 | مقعد الجسم | HNBR/VITON |
| 6 | محملات الساق | PTFE |
| 7 | مقاعد | RPTFE/PEEK |
| 8 | مسمار التوقف | فولاذ |
| 9 | مانع التسرب الساق | HNBR |
| 10 | محمل دفعي | PTFE |
| 11 | المقبض | فولاذ كربوني |
| 12 | لوح التوقف | فولاذ |
| 13 | حلقة احتجاز | فولاذ |
| 14 | المقبض | فولاذ كربوني |
| 15 | Grease Zero | نحاس |
| 16 | Pin with Chain | فولاذ كربوني |
مم / بوصة
| الوصف | القياس | الضغط | المادة | A | B | C | البوابة |
| CS200R-3000 | 2" | 3000psi | A216 WCB | 5.51/139.95 | 5.28/134.11 | 1.49/37.85 | مخفض |
| CS200R-5000 | 2" | 5000psi | 5.51/139.95 | 5.28/134.11 | 1.49/37.85 | مخفض | |
| CS200F-3000 | 2" | 3000psi | 6.00/152.40 | 5.93/150.62 | 1.97/50.04 | كاملة | |
| DI100F-2000 | 1" | 2000psi | حديد مطاوع | 4.02/102.11 | 3.66/92.96 | 1.00/25.4 | كاملة |
| DI200R-2000 | 2" | 2000psi | 5.51/139.95 | 5.28/134.11 | 1.5/38.10 | مخفض | |
| DI300R-2000 | 3" | 2000psi | 7.48/189.99 | 8.66/219.96 | 1.97/50.04 | مخفض | |
| DI400R-1000 | 4" | 1000psi | 8.74/222.00 | 6.77/171.96 | 2.99/75.95 | مخفض |
