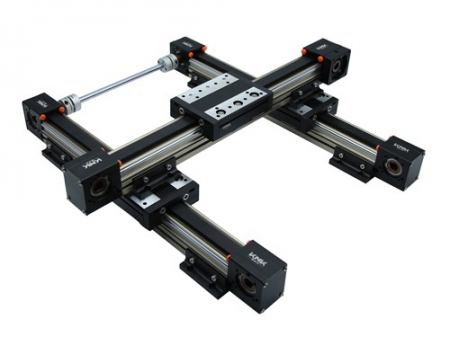

وحدة حامل قنطري بمحورين، في نظام الحركة الخطية Gantry System, 2 Axis X-YY'
طلب عرض سعر
الموقع الإلكتروني: http://motion-product.asia/1-2-4-gantry-system-2-axis-x-yy.html
تتميز وحدة حامل قنطري بمحورين X-YY' في نظام الحركة الخطية بإمكانها تحقيق حركة سلسة في المحاور XY ثنائي الأبعاد، كما يُعتبر هذا النوع من وحدات الحركة الخطية قوية التحمل ومدعمة بشكل جيد لأنها تتألف من محورين Y بالتوازي، كما أن المحور X يقف على الجانب وهو فعال لتثبيت وحدة الحركة أعلى المحور X. ولذا، هذا النوع من نظام القنطرة في الحركة الخطية بمحورين X-YY والذي يتسم بالهيكل القنطري القوي والسلس قادر على تلبية متطلبات الزبائن حتى في الاستخدامات الخاصة.
الخواص الفنية:- عرض القضيب/ السكة (اختياري) : 40/45/50/60/80mm
- الطول: 300mm-4000mm
- الاستقامة/ الانحناء: ≤0.03 / 300mm
- الحمل: ≤35KG
- الدقة: ≤0.1 mm
- طول المشي الفعال: 75/95/105/125/180mm
- مواصفات السير المتزامن (اختيارية): HTD 3M, W15mm; STD 5M, W20mm; STD 5M, W30mm
- وحدة الحركة الخطية أحادية المحور×3
- مجموعة عمود الربط×4
- كتيفة تثبيت المحرك×2
- الإطار الهيكلي×4
- مفاتيح التقارب الكهربائية×6
- لوحة التثبيت×2
- ذراع نقل الحركة×1
