محبس كرة بفلنشة عازلة ذو تجويف كامل Full Port Ball Valve with Isolation Flange
طلب عرض سعر
الموقع الإلكتروني: http://valves-custom.asia/1-2-1-12-brass-ball-valves.html
- ضغط التشغيل: 150 PSI
- نطاق درجة الحرارة: من -4°ف إلى 250°ف ≈ من -20°س إلى 120°س
| الوصف | تصنيف المحبس | الصورة |

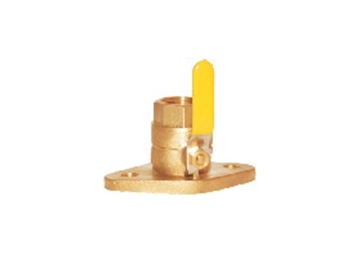

| III-242-50 | محبس كرة نحاسي بفلنشة، 1/2" F NPT | |
| III-242-75 | محبس كرة نحاسي بفلنش، 3/4" F NPT | |
| III-242-100 | محبس كرة نحاسي بفلنش، 1" F NPT | |
| III-242-125 | محبس كرة نحاسي بفلنش، 1-1/4" F NPT | |
| III-242-150 | محبس كرة نحاسي بفلنش، 1-1/2" F NPT | |
| III-242-200 | محبس كرة نحاسي بفلنش، 2" F NPT | |

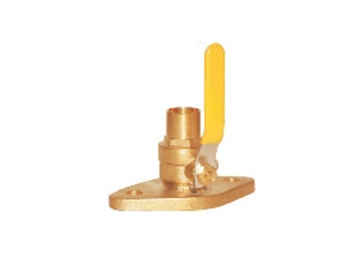

| III-243-50 | محبس كرة نحاسي بفلنش، 1/2" C x C | |
| III-243-75 | محبس كرة نحاسي بفلنش، 3/4" C x C | |
| III-243-100 | محبس كرة نحاسي بفلنش، 1" C x C | |
| III-243-125 | محبس كرة نحاسي بفلنش، 1-1/4" C x C | |
| III-243-150 | محبس كرة نحاسي بفلنش، 1-1/2" C x C |

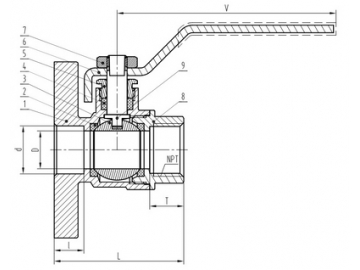

| الجزء | اسم الجزء | المادة |
| 1 | جسم الصمام | نحاس |
| 2 | كرسي الكرة | PTFE |
| 3 | الكرة | نحاس |
| 4 | حشو الساق | PTFE |
| 5 | غطاء الجلاند | نحاس |
| 6 | المقبض | فولاذ |
| 7 | الصامولة | نحاس |
| 8 | الغطاء | نحاس |
| 9 | الساق | نحاس |
مم / بوصة
| الوصف | القياس | L | d | D | V | ||||
| بوصة | مم | بوصة | مم | بوصة | مم | بوصة | مم | ||
| III-242-50 | 1/2" NPT | 1.98 | 50.29 | 1/2" | 12.70 | 0.55 | 13.97 | 2.87 | 72.90 |
| III-242-75 | 3/4" NPT | 2.18 | 55.37 | 3/4" | 19.05 | 0.76 | 19.30 | 2.87 | 72.90 |
| III-242-100 | 1" NPT | 2.48 | 62.99 | 1" | 25.40 | 0.96 | 24.38 | 2.87 | 72.90 |
| III-242-125 | 1-1/4" NPT | 2.84 | 72.14 | 1-1/4" | 31.75 | 1.18 | 29.97 | 4.00 | 101.60 |
| III-242-150 | 1-1/2" NPT | 3.23 | 82.04 | 1-1/2" | 38.10 | 1.49 | 37.85 | 4.15 | 105.41 |
| III-242-200 | 2" NPT | 3.56 | 90.42 | 2" | 50.80 | 1.85 | 46.99 | 4.15 | 105.41 |

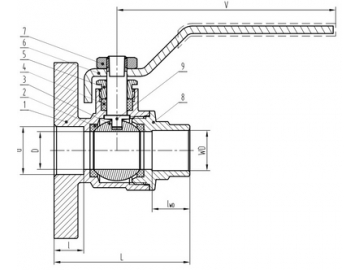

| الجزء | اسم الجزء | المادة |
| 1 | جسم الصمام | نحاس |
| 2 | كرسي الكرة | PTFE |
| 3 | الكرة | نحاس |
| 4 | حشو الساق | PTFE |
| 5 | غطاء الجلاند | نحاس |
| 6 | المقبض | فولاذ |
| 7 | الصامولة | نحاس |
| 8 | الغطاء | نحاس |
| 9 | الساق | نحاس |
مم / بوصة
| الوصف | القياس | L | d | D | V | ||||
| بوصة | مم | بوصة | مم | بوصة | مم | بوصة | مم | ||
| III-243-50 | 1/2" NPT | 2.22 | 56.39 | 1/2" | 12.70 | 0.50 | 12.70 | 2.87 | 72.90 |
| III-243-75 | 3/4" NPT | 2.61 | 66.29 | 3/4" | 19.05 | 0.75 | 19.05 | 2.87 | 72.90 |
| III-243-100 | 1" NPT | 3.05 | 77.47 | 1" | 25.40 | 0.90 | 22.86 | 2.87 | 72.90 |
| III-243-125 | 1-1/4" NPT | 3.44 | 87.38 | 1-1/4" | 31.75 | 0.97 | 24.64 | 4.00 | 101.60 |
| III-243-150 | 1-1/2" NPT | 3.92 | 99.57 | 1-1/2" | 38.10 | 1.09 | 27.69 | 4.15 | 105.41 |
| III-243-200 | 2" NPT | 4.20 | 106.68 | 2" | 50.80 | 1.34 | 34.04 | 4.15 | 105.41 |
