ماكينة التقطيع بالقالب (داي كت) الدوارة (ماكينة التقطيع بالقوالب الدوّارة، موديل YMQA-320 – الحل الذكي لإنتاج الملصقات بكفاءة عالية)

طلب عرض سعر

الموقع الإلكتروني: http://labeling-equip.asia/1-1-rotary-die-cutting-machine.html

Rotary Die Cutting Machine

تم تصميم ماكينة التقطيع بالقوالب الدوّارة موديلYMQA-320 خصيصاً لتقطيع وقص الملصقات الفارغة بدقة عالية وكفاءة متميزة، حيث تم تطويرها لتوفير أداء متقن وسلس في عمليات الإنتاج، وتشمل نظام توجيه شريطي، وحدة العد الآلي للمتر والقطع، بالإضافة إلى إعادة اللف الدوارة ببرج دوار (رأس اللف الدوار) لضمان سهولة التشغيل وانسيابية العملية. كما تضمن هذه الميزات مجتمعةً عملية إنتاج ملصقات عالية الكفاءة وجودة ممتازة تلبي متطلبات الأسواق الصناعية الحديثة.

تفاصيل فنية

القطر الأقصى لعملية فك اللفة	حتى 600 مم
سرعة التقطيع بالقوالب	تصل إلى 150 متر في الدقيقة
سرعة القص (التقسيم)	تصل إلى 200 متر في الدقيقة
العرض الأقصى للفة	حتى 320 مم

الميزات

عمود فك لفة مزود بحاجز تحديد: يثبت المادة بإحكام وسهولة، بينما يضمن نظام توجيه الشريط بتصميم الإطار دقة عالية في المحاذاة أثناء انتقال المادة بأقل مجهود.
تصميم مسمار لولبي لضبط الضغط: يتيح تعديل الضغط بدقة دون الحاجة إلى تفكيك أي جزء من ماكينة التقطيع، مما يوفر الوقت ويزيد من سهولة الصيانة.
إعادة اللف العلوية بتصميم برج دوار: تعزز بشكل كبير سرعة وكفاءة تغيير اللفات، مما يقلل من فترات التوقف ويزيد من الإنتاجية.
نظام نقل الحركة بواسطة سير توقيت: يقلل بشكل ملحوظ من الضوضاء والاهتزاز أثناء التشغيل، مما يضمن أداءً أكثر هدوءاً واستقراراً.
نظام تحكم مغناطيسي بشد المادة: يستخدم فرامل وقبض مغناطيسي للتحكم بدقة في شد الشريط أثناء عمليات فك اللفة، وإعادة اللف، وجمع النفايات، لضمان سير عملية سلسة وموثوقة.
التحكم التلقائي في الشد: يحافظ على توتر مستمر أثناء فك اللفة، مع نظام شد مخروطي مخصص لإعادة اللف، مما يدعم التعامل مع مختلف أنواع المواد بكفاءة عالية.
نظام عمود هوائي أوتوماتيكي: يوفر تثبيتاً محكماً لمركز اللفة أثناء عمليات الفك، وإعادة اللف، وجمع النفايات، مع تسهيل كبير في عملية التشغيل.
نظام تحكم ذكي متكامل: يشمل العد التلقائي، ضبط الطول المسبق، نظام توجيه المادة باستخدام حساسات فوق صوتية، وإيقاف أوتوماتيكي لضبط سير العمل بدقة وتحقيق إنتاجية عالية.

مجالات الاستخدام

تُعد ماكينة التقطيع بالقوالب الدوارة YMQA-320 الخيار الأمثل للتقطيع الدقيق والقص الفعّال للفات الملصقات، حيث تضمن كفاءة عالية واستقراراً مستمراً في عمليات إنتاج الملصقات اللاصقة.

المواصفات الفنية

سرعة القص/ تقسيم المواد إلى شرائط	200 م/ دقيقة
سرعة التقطيع بالقالب	150 م/ دقيقة
محيط أسطوانة التقطيع بالقوالب	200 إلى 500 مم
أقصى عرض للفة	320 مم
أقصى قطر لفك اللفة	600 مم
أقصى قطر لإعادة اللف	العلوي: 300 مم (وحدة إعادة اللف البرجي عبر رأس دوار) السفلي: 600 مم
الأبعاد (الطول × العرض × الارتفاع)	1900 × 900 × 1435 مم
الوزن	1000 كجم
مصدر الطاقة	AC380V، ثلاثي الطور (3 فاز)
القدرة الكهربائية	4 كيلو وات

المكونات الرئيسية

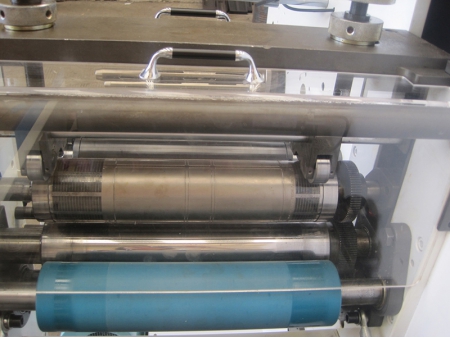

محطة القطع الدوارة (داي كت)
تأتي وحدة القص أو التقسيم مزودة بشكل قياسي بسكاكين (شفرات) دائرية، مع إمكانية اختيار استخدام شفرات محددة حسب الحاجة.
مزودة بنظام إعادة لف علوي بتصميم برجي ونظام إعادة لف سفلي أحادي. كما يدعم نظام البرج أعمدة هوائية بأقطار 1 إنش و1.5 إنش، مما يتيح إعادة لف اللفات الصغيرة بكفاءة عالية. كما تتميز الماكينة بنظام توجيه الشريط من اليمين إلى اليسار لتسهيل عملية التشغيل وضمان دقة المحاذاة.
